Задание 7 ОГЭ по физике

Question

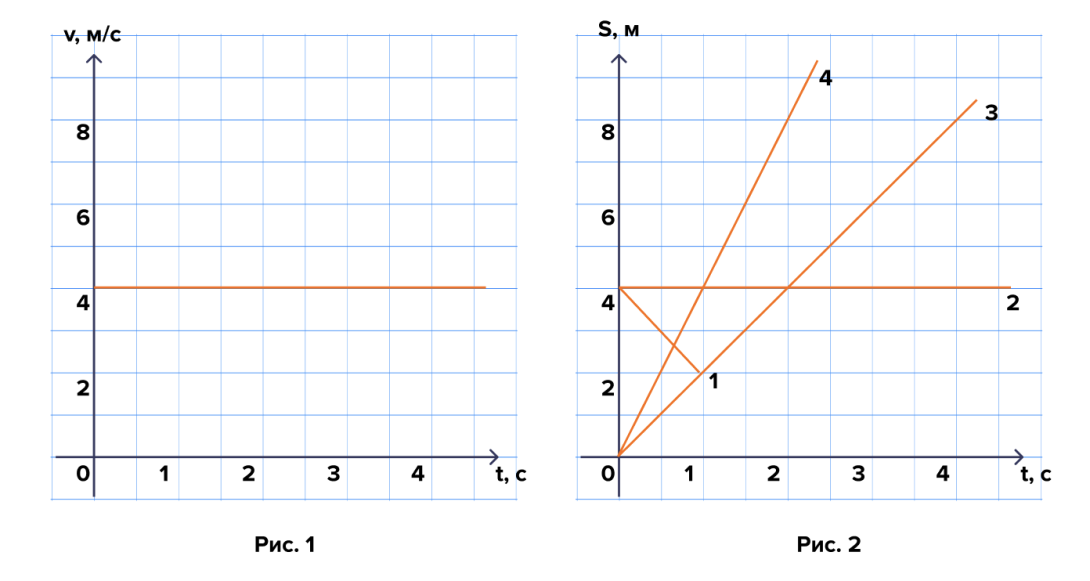

На рисунке 1 приведен график зависимости скорости движения тела от времени. Укажите соответствующий ему график зависимости пути от времени (рис. 2).

Определение величин по графикам и схемам, задание 7, рис.1

Accepted Answer

По первому графику определяем, что тело двигалось равномерно со скоростью 4 м/с, значит, например, при движении из начала отсчета, за 2 с оно прошло 8 м. На рисунке 2 только один график, который удовлетворяет таким условиям. Под номером 4.

Задание 7 ОГЭ по физике

Определение величин по графикам и схемам
