Задание 17 ОГЭ по физике

Question

Используя источник тока ($4,5$ В), вольтметр, амперметр, ключ, реостат, соединительные провода, резистор, обозначенный $R_2$, соберите экспериментальную установку для исследования зависимости силы электрического тока в резисторе от напряжения на его концах. Абсолютную погрешность измерения силы тока принять равной ±$0,1$ А; напряжения ±$0,2$ В.
В бланке ответов:
нарисуйте электрическую схему эксперимента;
установив с помощью реостата поочерёдно силу тока в цепи $0,2$ А, $0,3$ А и $0,4$ А
и измерив в каждом случае значение электрического напряжения на концах резистора, укажите результаты измерения силы тока и напряжения с учётом абсолютной погрешности измерения для трёх случаев в виде таблицы (или графика);
сформулируйте вывод зависимости силы электрического тока резисторе B от напряжения на его концах.

Accepted Answer

Образец возможного выполнения

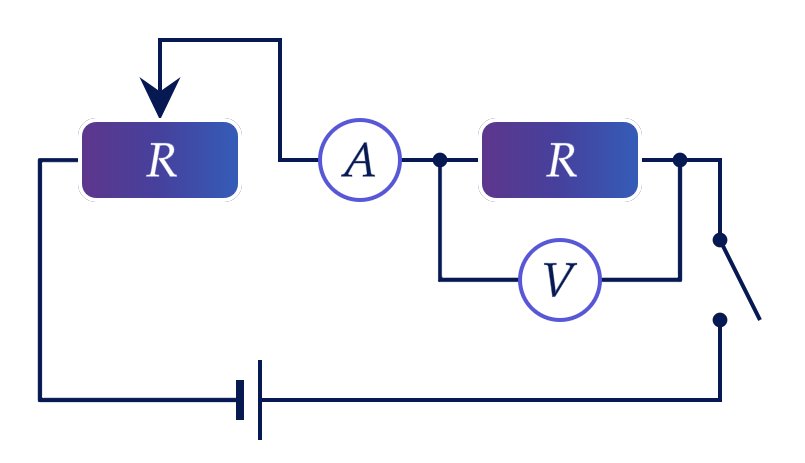

1) Схема экспериментальной установки:
2)
№ | $I$, А | $U$, В
1 | $0,2±0,1$ | $1±0,2$
2 | $0,3±0,1$ | $1,6±0,2$
3 | $0,4±0,1$ | $2±0,2$
3) Вывод: чем больше сила тока в резисторе, тем больше напряжение на его концах

№	$I$ , А	$U$ , В
1	$0,2±0,1$	$1±0,2$
2	$0,3±0,1$	$1,6±0,2$
3	$0,4±0,1$	$2±0,2$
