Задание 1 ЕГЭ по физике

Question

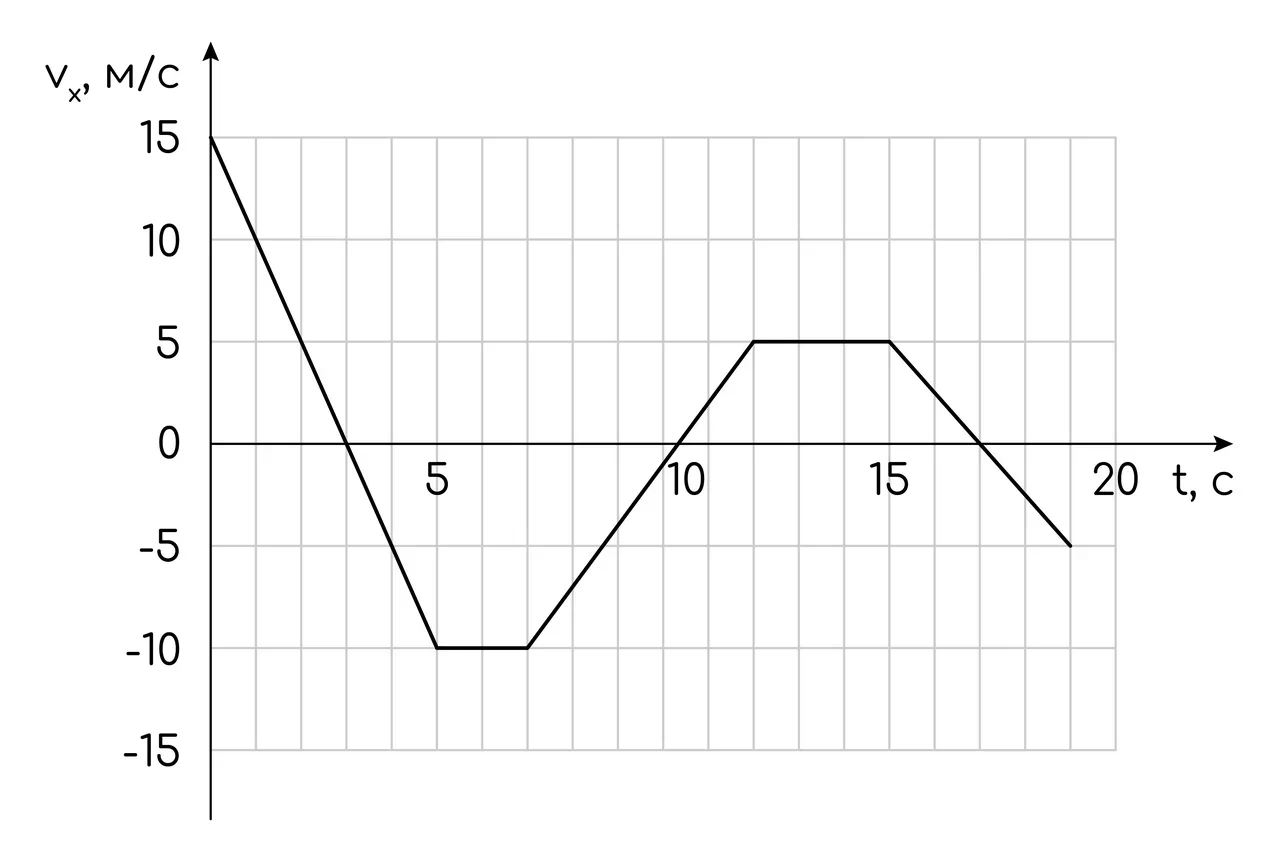

На рисунке показан график зависимости проекции $v_x$ скорости тела от времени $t.$ Определите путь, пройденный телом в интервале времени от $15$ до $19\ с.$

Нахождение величин по графику, задание 1, рис.1

Accepted Answer

Путь можно определить как площадь под графиком зависимости скорости от времени.

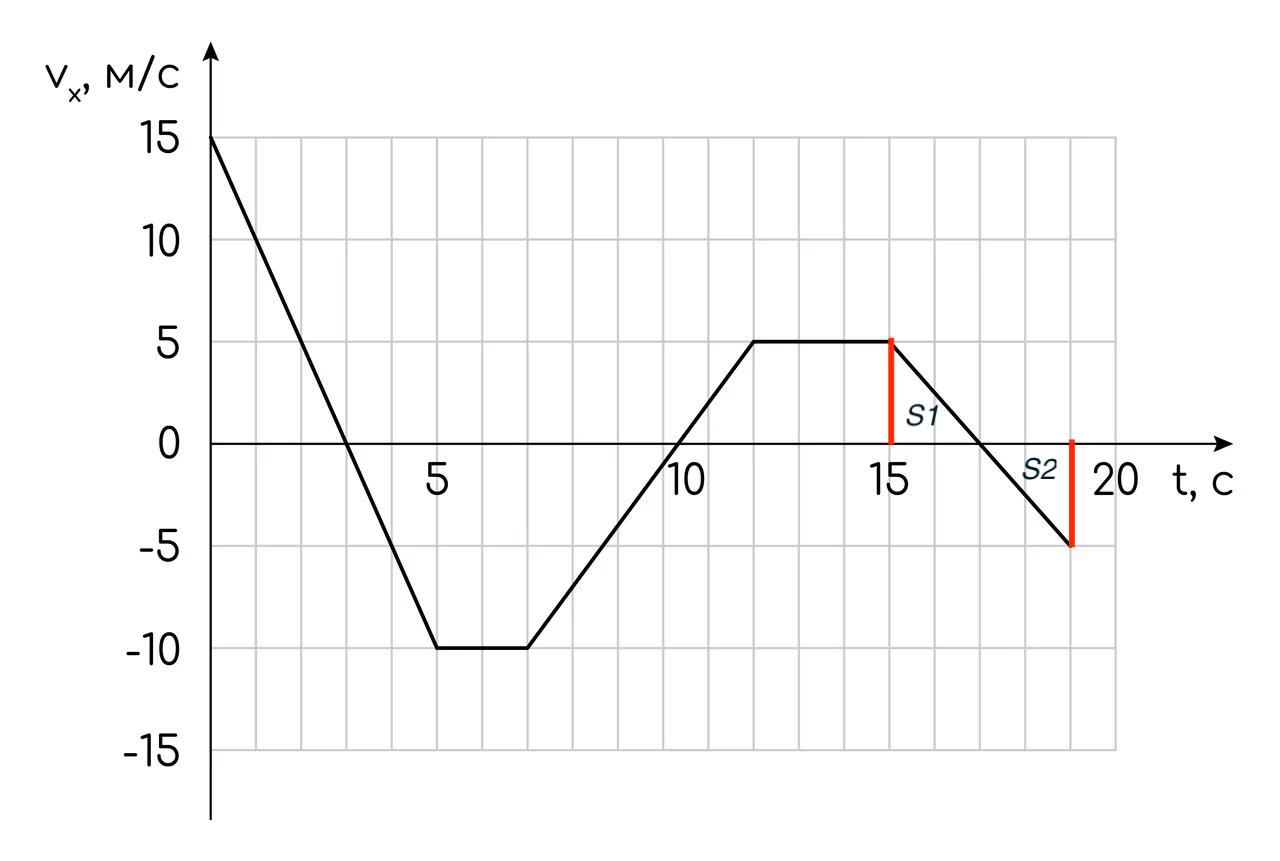

Разобьем график на заданном промежутке на два треугольника и определим их площади.
$S_1=\frac{1}{2}\cdot5\cdot2=5\ м\S_2=\frac{1}{2}\cdot2\cdot5=5\ м.$
$S=S_1+S_2=10\ м.$
