Задание 1 ЕГЭ по физике

Question

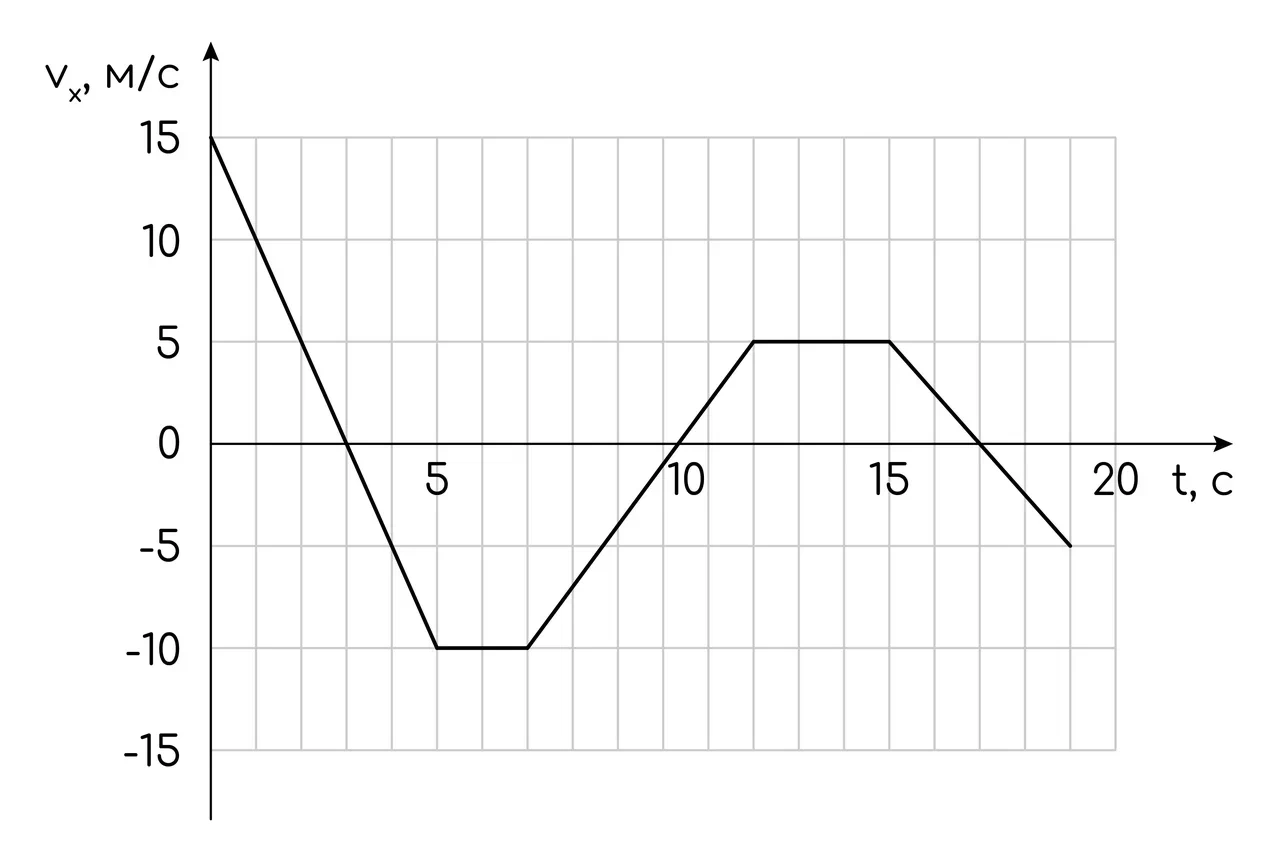

На рисунке приведён график зависимости проекции $v_x$ скорости тела от времени $t.$ Определите путь, пройденный телом в интервале времени от $0$ до $5\ с.$

Нахождение величин по графику, задание 1, рис.1

Accepted Answer

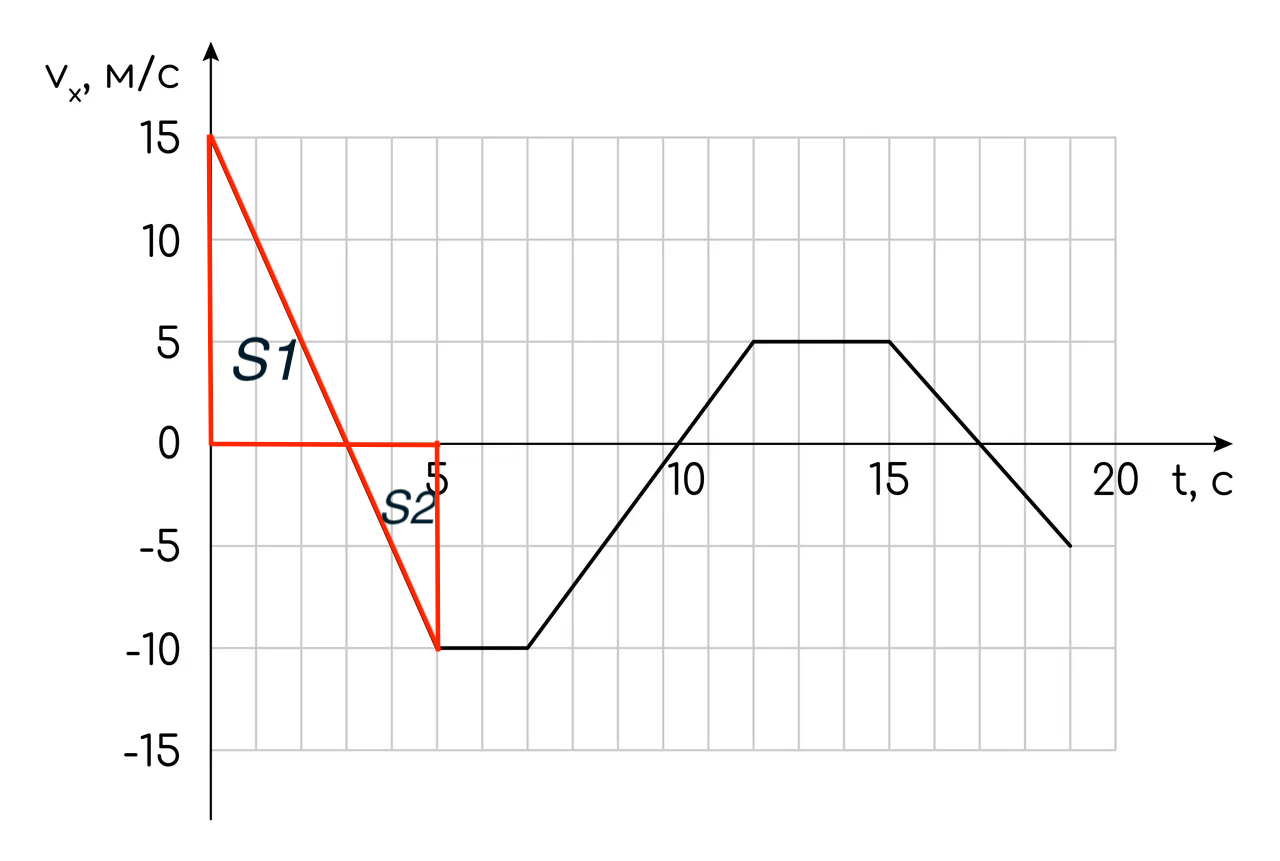

Путь можно определить как площадь под графиком зависимости скорости от времени на заданном промежутке. Разобьем график на два треугольника и найдем их площади:
$S_1=\dfrac{1}{2}\cdot15\cdot3=22,5\ м.$
$S_2=\dfrac{1}{2}\cdot2\cdot10=10\ м.$
$S=S_1+S_2=22,5+10=32,5\ м.$
