Задание 19 ЕГЭ по физике

3,20,1

Напряжение измеряет волтметр, следовательно нам нужны показания вольтметра.

Цена деления (ц.д.) - число, равное одному белому промежутку.

Промежуток - расстояние между двумя штрихами.

$ц.д.=\frac{разность\ 2х\ ближайших\ чисел}{число\ белых\ промежутков\ между\ цифрами}\\ц.д.=\frac{4-3}{5}=\frac{1}{5}=0,2.$

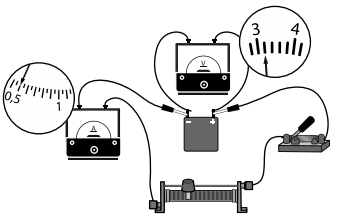

На рисунке мы видим, что стрелка выше значения 3 В на один промежуток, т.е. значение вольтметра равно:

$U=3+один\ промежуток\\U=3+0,2=3,2В.$

Погрешность равна половине цены деления, следовательно:

$Погрешность=\frac{ц.д.}{2}=\frac{0,2}{2}=0,1.$
