Задание 12 ЕГЭ по физике

Question

На рисунке приведён график зависимости магнитного потока, созданного контуром, от силы тока в контуре. Чему равна энергия магнитного поля в тот момент времени, когда сила тока в контуре равна $1,5\ А?$ Ответ выразите в $Дж$ и округлите до десятых.

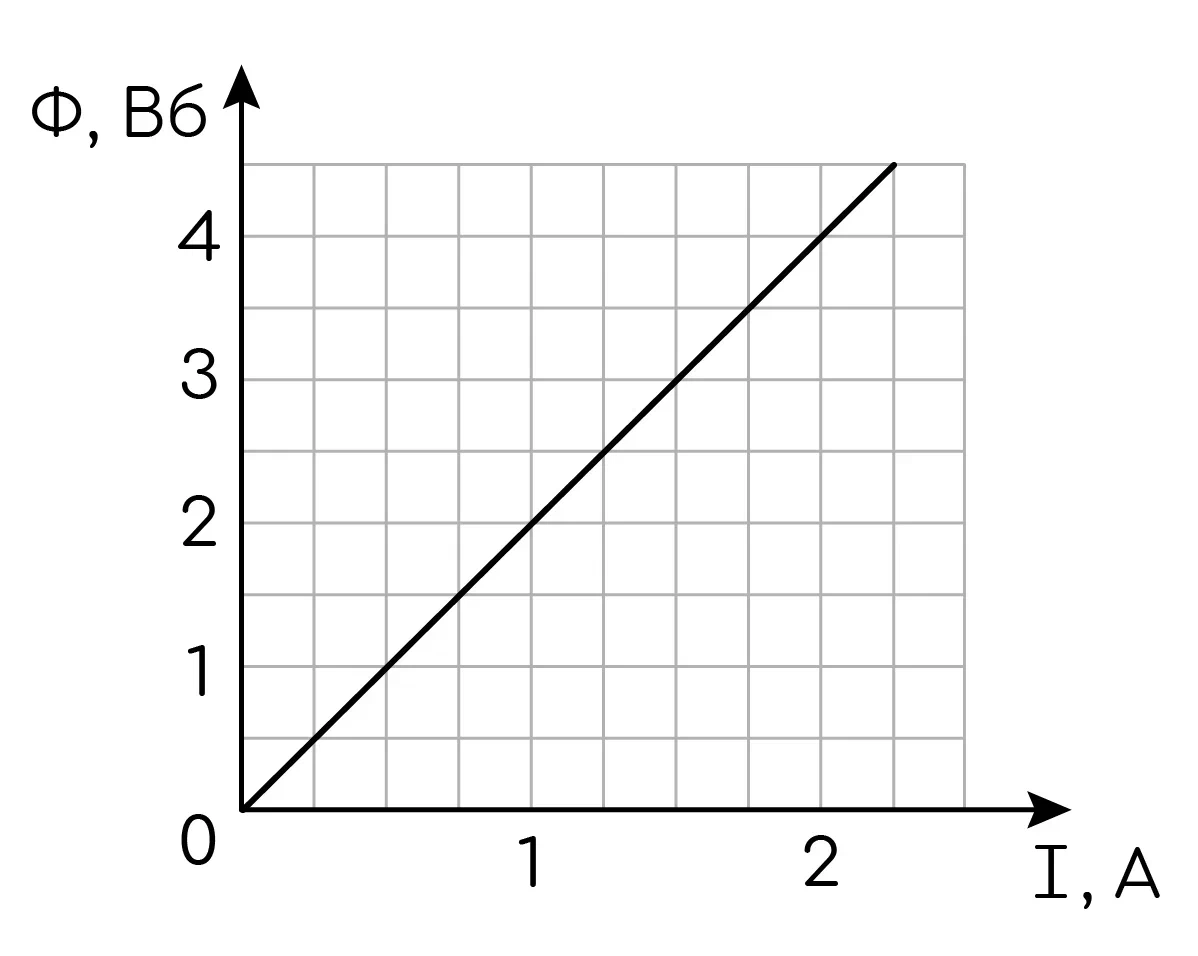

Электромагнитная индукция, задание 12, рис.1

Accepted Answer

Определим цену деления графика по абсциссе – на 4 клетки приходится$1\ А,$значит цена деления –$0,25\ А. Т$огда по графику на$1,5\ А$ приходится$3\ Вб.$С помощью этих данных определим индуктивность катушки в контуре: $L=\dfrac{\Phi}{I}=\dfrac{3}{1,5}=2\ Гн.$ В таком случае энергия равна $E=\dfrac{L{I}^{2}}{2}=\dfrac{2\cdot1,{5}^{2}}{2}\approx2,3\ Дж.$

Задание 12 ЕГЭ по физике

Электромагнитная индукция
