Задание 11 ЕГЭ по физике

Question

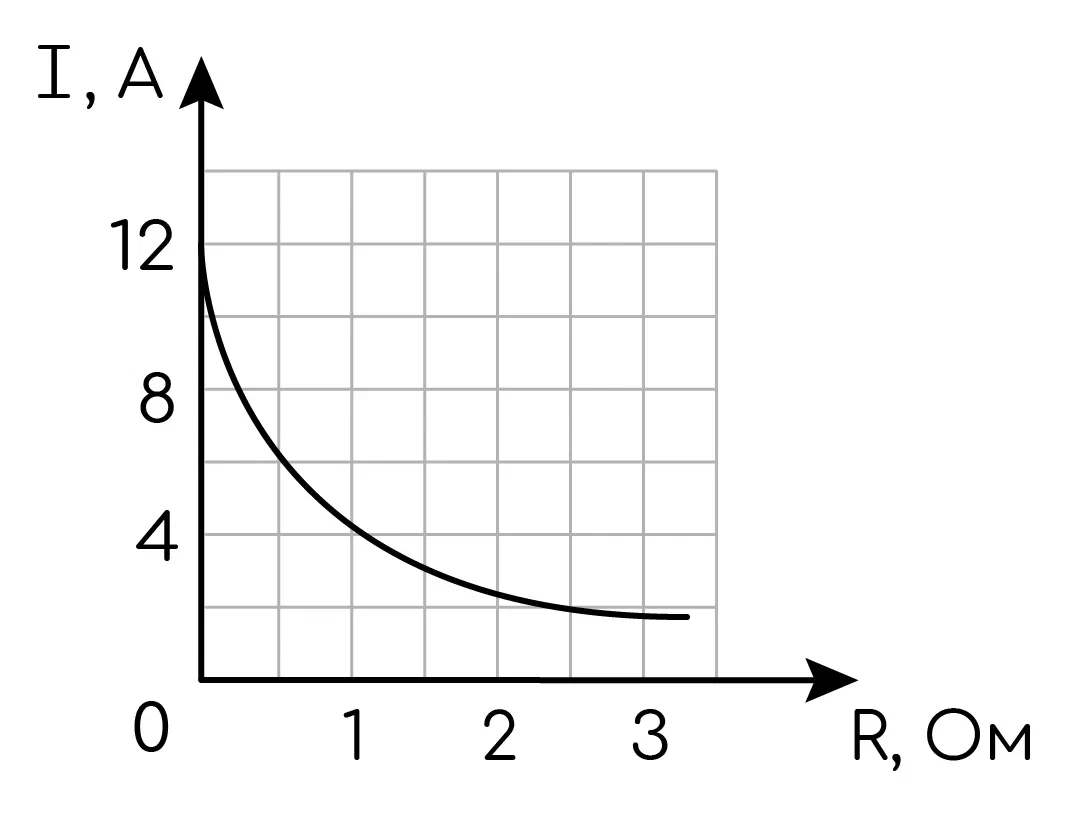

К источнику тока с внутренним сопротивлением $0,5\ Ом$ подключили реостат. На рисунке показан график зависимости силы тока в реостате от его сопротивления. Чему равна $ЭДС$ источника тока? Ответ выразите в $В.$

Accepted Answer

Рассмотрим цепь в момент, когда сопротивление реостата$R = 1\ Ом,$тогда$I = 4\ А.$
Теперь запишем формулу для напряжения в этой цепи:
$\varepsilon=Ir+IR=4\cdot0,5+4\cdot1=6\ В$
