Задание 11 ЕГЭ по физике

1,6

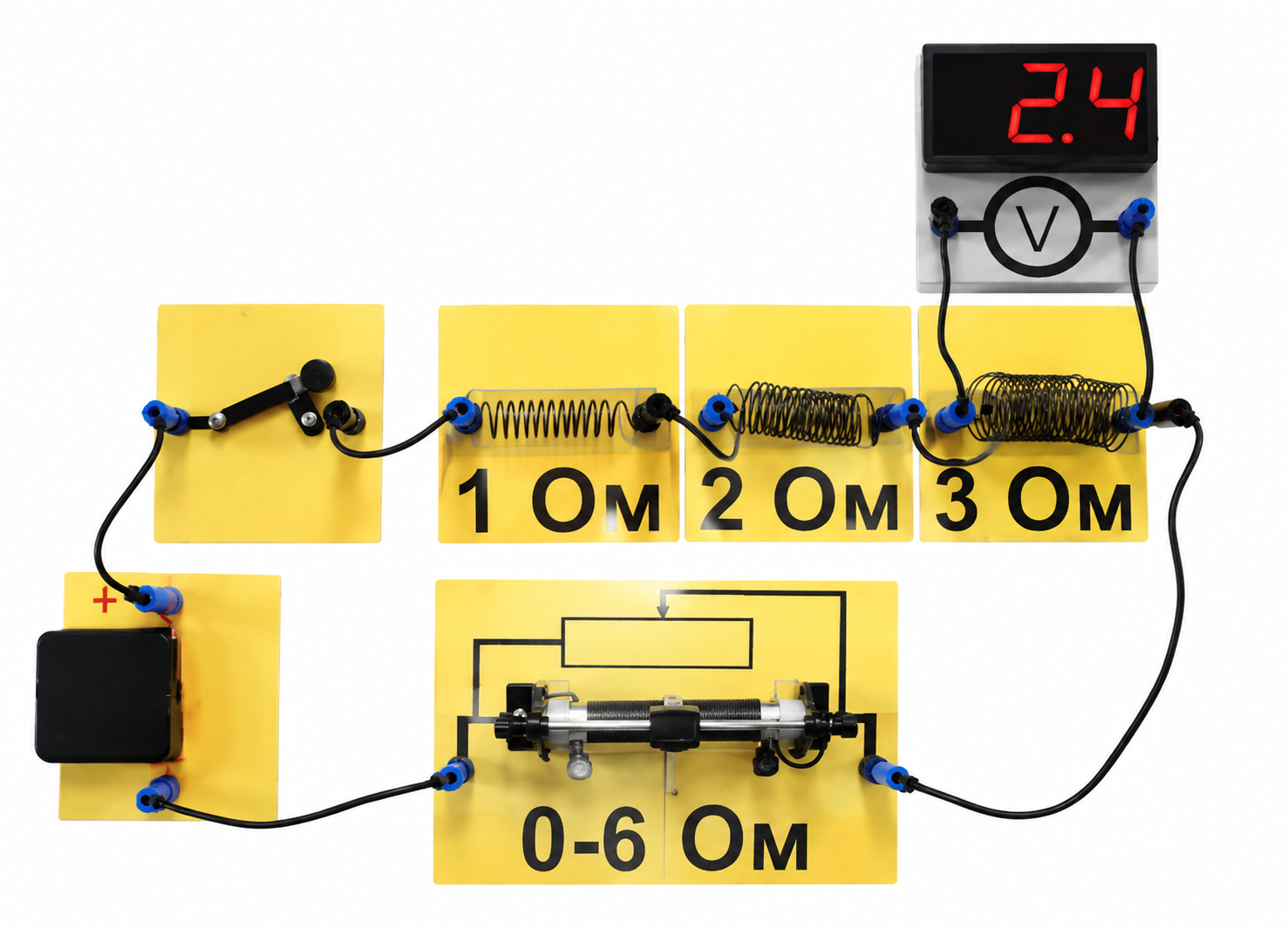

По фотографии видно, что резисторы сопротивлениями $1\ \text{Ом}$, $2\ \text{Ом}$ и $3\ \text{Ом}$ соединены последовательно.
Идеальный вольтметр, подключённый к резистору $3\ \text{Ом}$, показывает:
$U_3=2{,}4\ \text{В}$
По закону Ома для участка цепи:
$U=IR$
Найдём силу тока в цепи:
$I=\dfrac{U_3}{R_3}$
$I=\dfrac{2{,}4}{3}=0{,}8\ \text{А}$
Так как соединение последовательное, ток через резистор $2\ \text{Ом}$ такой же:
$I_2=0{,}8\ \text{А}$
Напряжение на резисторе $2\ \text{Ом}$:
$U_2=I_2R_2$
$U_2=0{,}8\cdot2=1{,}6\ \text{В}$
