Задание 17 ОГЭ по физике

Question

Определите электрическое сопротивление резистора$R_3.$Для этого соберите экспериментальную установку, используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и резистор, обозначенный$R_3.$При помощи реостата установите в цепи силу тока$0,5\ А.$Абсолютная погрешность измерения силы тока равна$±0,02\ А,$абсолютная погрешность измерения напряжения равна$±0,2\ В.$
В бланке ответов №2:
1) нарисуйте электрическую схему эксперимента;
2) запишите формулу для расчёта электрического сопротивления;
3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;
4) запишите значение электрического сопротивления.
При выполении работы было получено напряжение$U = 4\ В.$

Accepted Answer

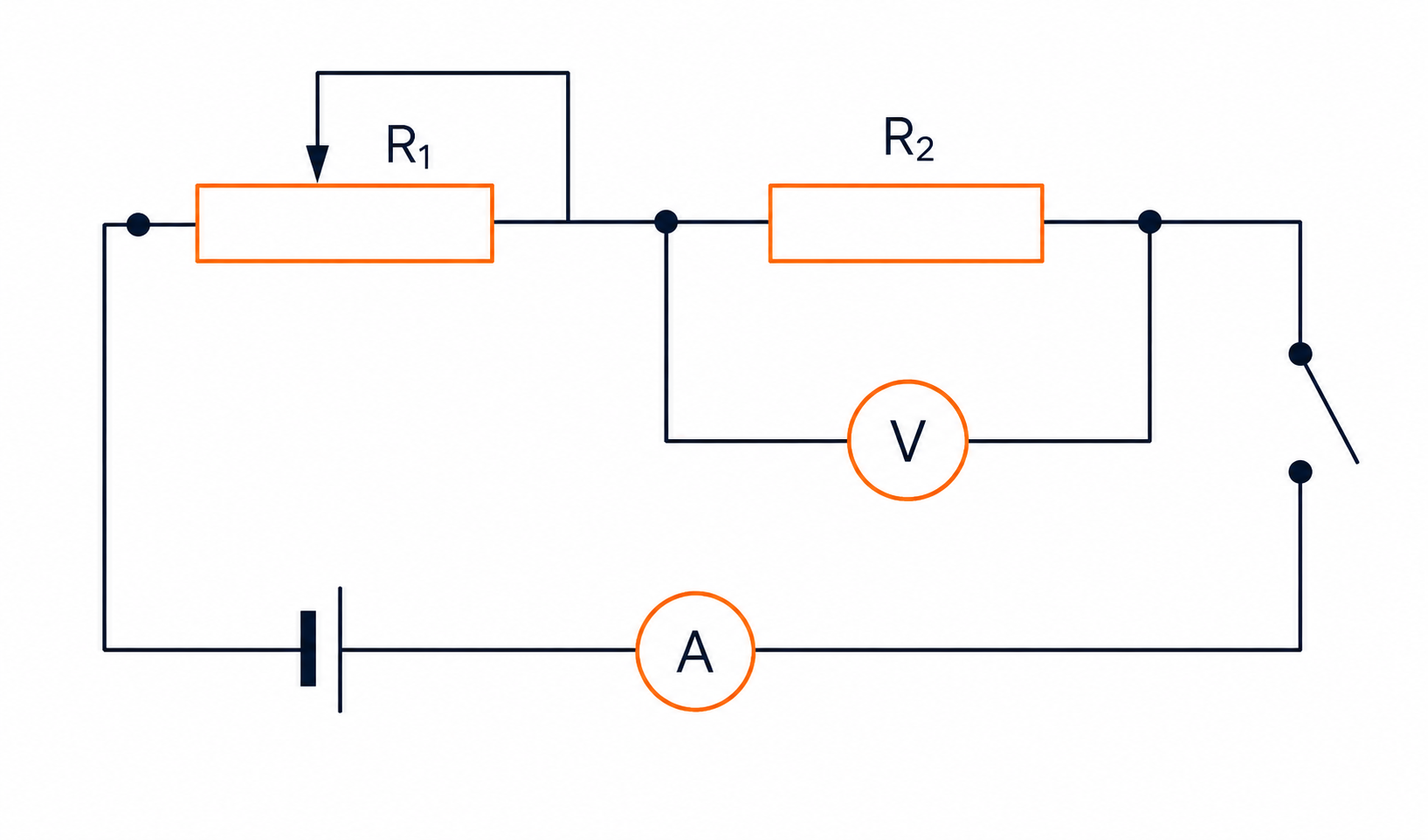

1. Сначала составим схему экспериментальной установки. Для измерения силы тока, проходящего через резистор, амперметр необходимо подключить последовательно с резистором. Чтобы измерить напряжение на резисторе, вольтметр подключаем параллельно его выводам. Затем последовательно с резистором включаем реостат и источник постоянного тока. В результате получаем требуемую схему экспериментальной установки.
2. Формула сопротивления:
$R=\frac{U}{I}$
Сила тока по условию:
$I=(0.50\pm0.02)\ \text{А}$
Напряжение берётся по показанию вольтметра:
$U=(U_{\text{изм}}\pm0.2)\ \text{В}$
После измерения вычисляем:
$R=\frac{U}{I}=\frac{4}{0.5}=8~Ом$
