Задание 17 ОГЭ по физике

Question

Используя источник тока ($4{,}5\ \text{В}$), вольтметр, амперметр, ключ, реостат, соединительные провода, резистор, обозначенный $R2$, соберите экспериментальную установку для исследования зависимости силы электрического тока в резисторе от напряжения на его концах. Абсолютную погрешность измерения силы тока принять равной $\pm 0{,}02\ \text{А}$, напряжения — $\pm 0{,}1\ \text{В}$.
В бланке ответов:
1) нарисуйте электрическую схему эксперимента;
2) установив с помощью реостата поочерёдно силу тока в цепи, равную $0{,}3\ \text{А}$, $0{,}4\ \text{А}$ и $0{,}5\ \text{А}$, и измерив в каждом случае значение электрического напряжения на концах резистора, укажите результаты измерения силы тока и напряжения с учётом абсолютной погрешности измерения для трёх случаев в виде таблицы (или графика);
3) сформулируйте вывод о зависимости силы электрического тока в резисторе от напряжения на его концах.

Accepted Answer

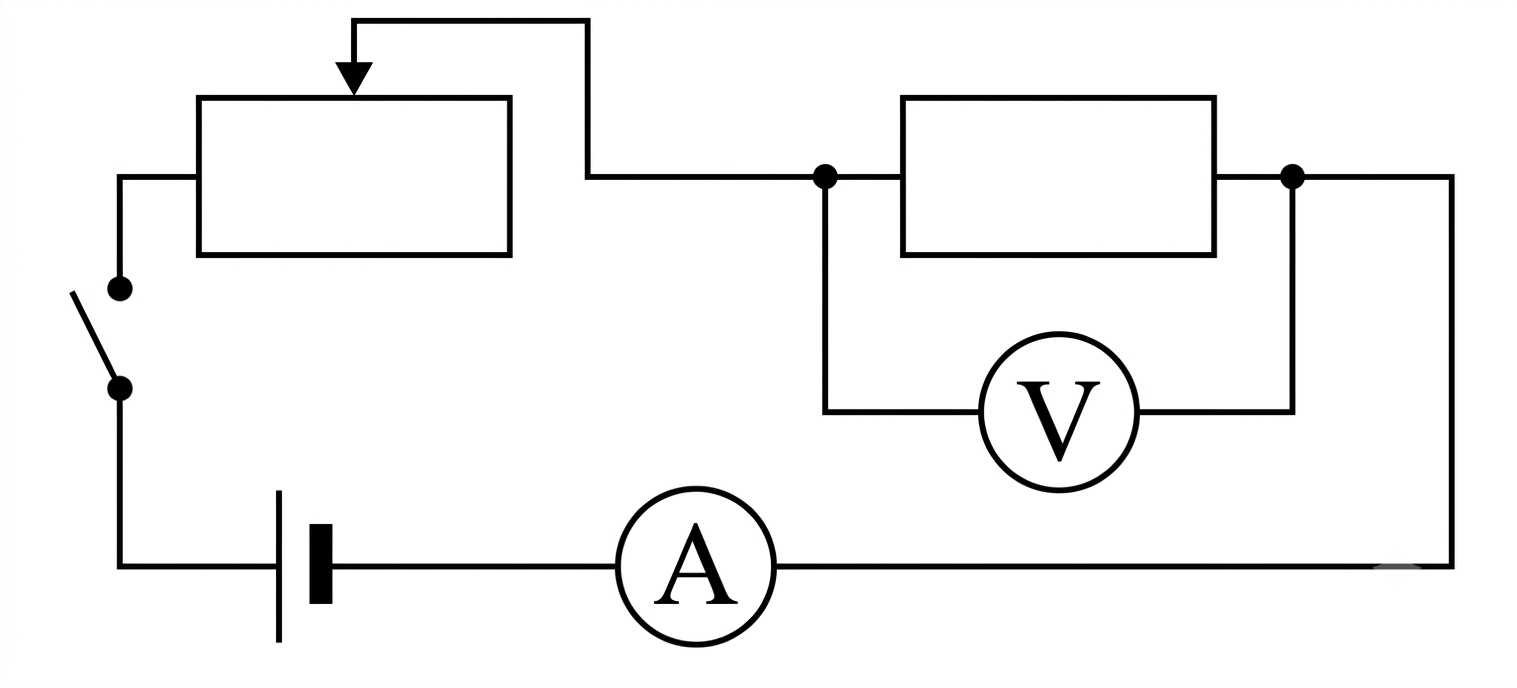

1. Схема экспериментальной установки.
2. Результаты измерений:
№ | $I$, А | $U$, В
1 | $0{,}30 \pm 0{,}02$ | $1{,}7 \pm 0{,}1$
2 | $0{,}40 \pm 0{,}02$ | $2{,}3 \pm 0{,}1$
3 | $0{,}50 \pm 0{,}02$ | $2{,}9 \pm 0{,}1$
3. Вывод: при увеличении силы тока в проводнике напряжение, возникающее на концах проводника, также увеличивается.

№	\(I\), А	\(U\), В
1	$0{,}30 \pm 0{,}02$	$1{,}7 \pm 0{,}1$
2	$0{,}40 \pm 0{,}02$	$2{,}3 \pm 0{,}1$
3	$0{,}50 \pm 0{,}02$	$2{,}9 \pm 0{,}1$
