Задание 17 ОГЭ по физике

Question

Используя штатив с муфтой, неподвижный блок, нить, два груза и динамометр, соберите экспериментальную установку для измерения работы силы упругости при равномерном подъёме грузов с использованием неподвижного блока. Определите работу, совершаемую силой упругости при подъёме двух соединённых вместе грузов на высоту $10$ см. Абсолютную погрешность измерения силы с помощью динамометра принять равной ±$0,1$ Н.
В бланке ответов:
сделайте рисунок или описание экспериментальной установки;
запишите формулу для расчёта работы силы упругости;
укажите результаты прямых измерений силы упругости (с учётом абсолютной погрешности) и пути;
запишите числовое значение работы силы упругости.

Accepted Answer

Образец возможного выполнения

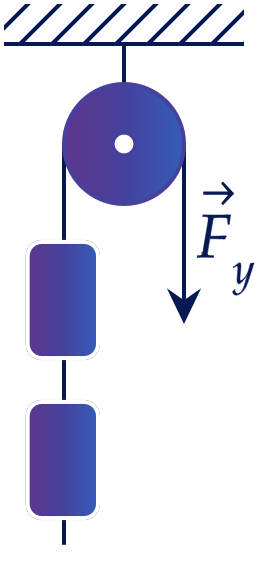

1) Схема экспериментальной установки:
2) $A_у=F_у\cdot S\cdot \cos{\alpha}$
Т.к. вектор силы сонаправлен вектору перемещения:
$\alpha=0^{\circ}~\Rightarrow~\cos{\alpha}=1$
$A_у=F_у\cdot S$
3) $F_у=(2,7±0,1)$ Н
$S=10$ см $=0,1$ м
4) $A_у=2,7\cdot 0,1=0,27$ Дж
