Задание 17 ОГЭ по физике

Question

Используя каретку (брусок) с крючком, динамометр, набор из трёх грузов, направляющую рейку, соберите экспериментальную установку для исследования зависимости силы трения скольжения между кареткой и поверхностью горизонтальной рейки от силы нормального давления. Определите силу трения скольжения, помещая на каретку поочерёдно один, два и три груза. Для определения веса каретки с грузами воспользуйтесь динамометром. Абсолютную погрешность измерения силы с помощью динамометра принять равной ±$0,1$ Н.
В бланке ответов:
сделайте рисунок или описание экспериментальной установки;
укажите результаты измерений веса каретки с грузами и силы трения скольжения с учётом погрешности измерения для трёх случаев в виде таблицы (или графика);
сформулируйте вывод о зависимости силы трения скольжения между кареткой и поверхностью рейки от силы нормального давления.

Accepted Answer

Образец возможного выполнения

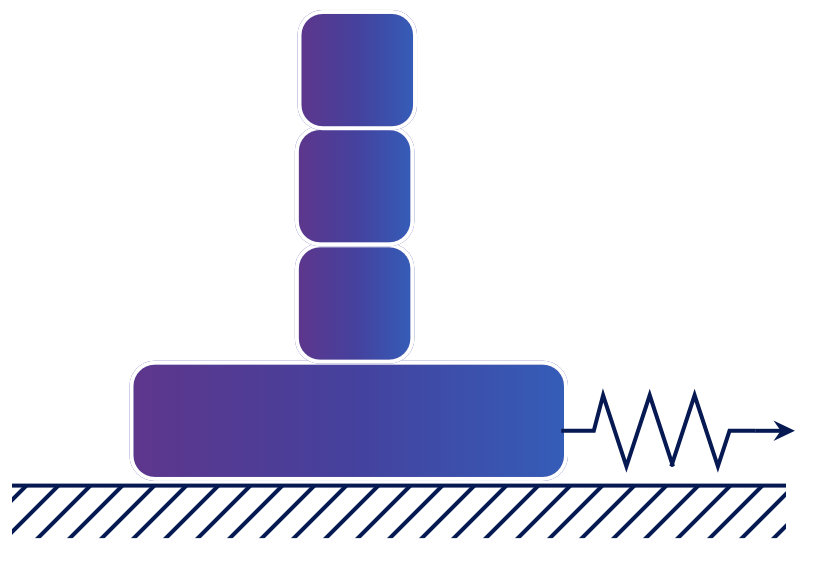

1) Схема экспериментальной установки:
2)
$P$, Н | $F_{тр}$, Н
1 груз | $6,8±0,1$ | $2,2±0,1$
2 груза | $10,2±0,1$ | $3,2±0,1$
3 груза | $13,6±0,1$ | $4,4±0,1$
3) Вывод: сила трения скольжения возрастает с увеличением силы нормального давления

	$P$ , Н	$F_{тр}$ , Н
1 груз	$6,8±0,1$	$2,2±0,1$
2 груза	$10,2±0,1$	$3,2±0,1$
3 груза	$13,6±0,1$	$4,4±0,1$
