Задание 17 ОГЭ по физике

Question

Используя динамометр 1, цилиндр № 3, сосуд с водой, соберите экспериментальную установку для исследования зависимости выталкивающей силы от объёма погружённой части тела. Для этого последовательно погрузите цилиндр в воду на 1/4 часть объёма, на 1/2 часть объёма и полностью. Для каждого погружения измерьте выталкивающую силу.
Абсолютную погрешность измерения веса цилиндра с помощью динамометра принять равной ±0,02 Н, абсолютную погрешность измерения выталкивающей силы принять равной ±0,04 Н.
В бланке ответов:

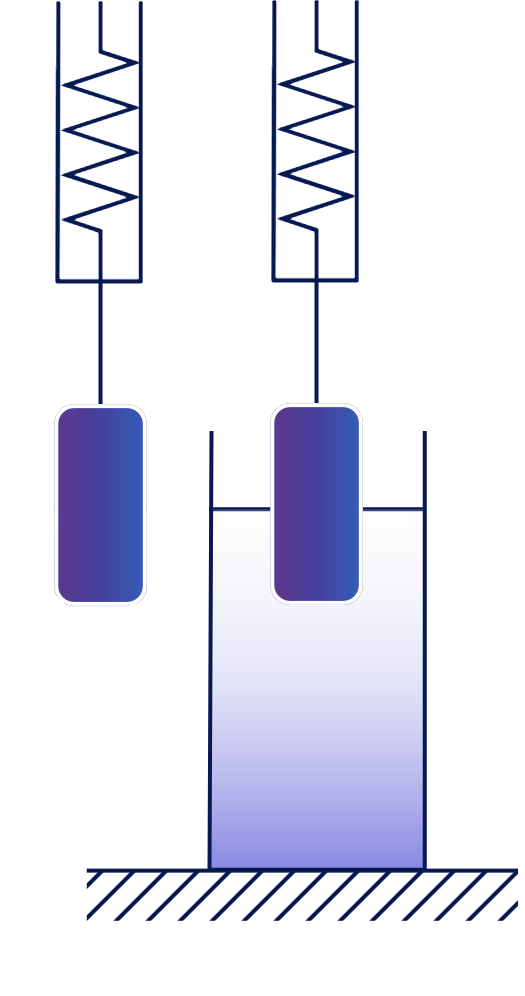

1) сделайте рисунок экспериментальной установки для измерения выталкивающей силы и запишите формулу для расчёта выталкивающей силы;
2) для каждого погружения укажите в таблице результаты измерений веса цилиндра в воздухе и веса цилиндра в воде, а также выталкивающей силы;
3) сформулируйте вывод о зависимости выталкивающей силы от объёма погружённой части тела.

Accepted Answer

1.
2.
$P_{возд},~Н$ | $P_{вод},~Н$ | $F_A,~Н$
$0,65\pm 0,02$ | $0,51\pm 0,02$ | $0,14\pm 0,04$
$0,65\pm 0,02$ | $0,38\pm 0,02$ | $0,27\pm 0,04$
$0,65\pm 0,02$ | $0,09\pm 0,02$ | $0,56\pm 0,04$
3. Чем больше объем погруженной части, тем больше выталкивающая сила

$P_{возд},~Н$	$P_{вод},~Н$	$F_A,~Н$
$0,65\pm 0,02$	$0,51\pm 0,02$	$0,14\pm 0,04$
$0,65\pm 0,02$	$0,38\pm 0,02$	$0,27\pm 0,04$
$0,65\pm 0,02$	$0,09\pm 0,02$	$0,56\pm 0,04$
