Задание 17 ОГЭ по физике

Используя штатив с держателем, неподвижный блок, нить, один груз и динамометр, соберите экспериментальную установку для измерения работы силы упругости при равномерном подъёме груза с использованием неподвижного блока. Определите работу, совершаемую силой упругости при подъёме груза на высоту 20 см. Абсолютная погрешность измерения силы равна ±0,1 Н, абсолютная погрешность измерения расстояния равна ±0,2 см.

В бланке ответов № 2:

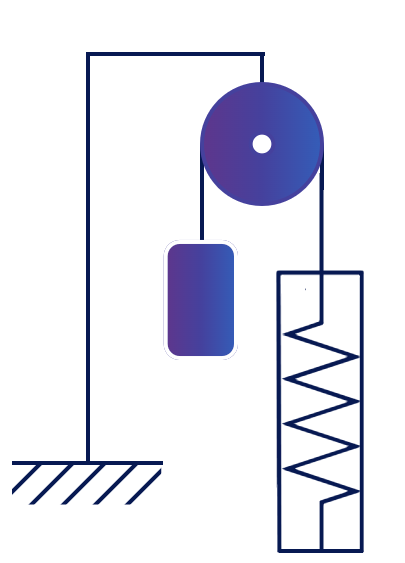

1)    сделайте рисунок экспериментальной установки;

2)    запишите формулу для расчёта работы силы упругости;

3)    укажите результаты прямых измерений силы упругости и пути
с учётом абсолютных погрешностей измерений;

4)    запишите значение работы силы упругости.
