Задание 17 ОГЭ по физике

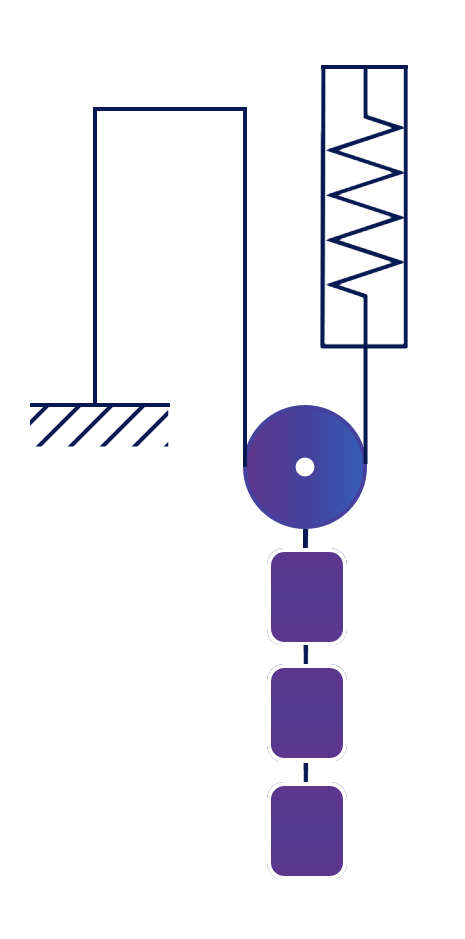

Используя штатив с муфтой, подвижный блок, нить, 3 груза и динамометр, соберите экспериментальную установку для измерения работы силы упругости при подъёме трёх грузов с использованием подвижного блока. Определите работу, совершаемую силой упругости при подъёме грузов на высоту 8 см. Абсолютная погрешность измерения силы равна ±0,1 Н, абсолютная погрешность измерения расстояния равна ±0,2 см.

В бланке ответов № 2:

1)     сделайте рисунок экспериментальной установки;

2)     запишите формулу для расчёта работы силы упругости;

3)   укажите результаты прямых измерений силы упругости и пути с учётом абсолютных погрешностей измерений;

4)     запишите значение работы силы упругости.
