Задание 17 ОГЭ по физике

Question

Используя каретку (брусок) с крючком, динамометр № 2 с пределом измерения, равным 5 Н, набор из трёх грузов, направляющую рейку Б, соберите экспериментальную установку для исследования зависимости силы трения скольжения между кареткой и поверхностью горизонтальной рейки от силы нормального давления. Определите силу трения скольжения, помещая на каретку поочерёдно один, два и три груза. Для определения веса каретки
с грузом(-ами) воспользуйтесь динамометром. Абсолютную погрешность измерения сил принять равной ±0,1 Н.
В бланке ответов:
1) сделайте рисунок или описание экспериментальной установки;
2) укажите результаты измерений веса каретки с грузом(-ами) и силы трения скольжения с учётом погрешности измерения для трёх случаев в виде таблицы (или графика);
3) сформулируйте вывод о зависимости силы трения скольжения между кареткой и поверхностью рейки от силы нормального давления.

Accepted Answer

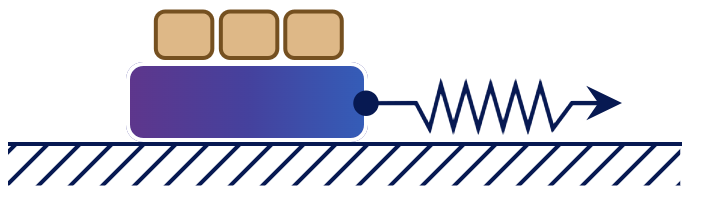

1.
2.
$P, Н$ | $F_{тр}, Н$
$1,5\pm 0,1$ | $0,27\pm 0,1$
$2,5\pm 0,1$ | $0,44\pm 0,1$
$3,5\pm 0,1$ | $0,62\pm 0,1$
3. Чем больше сила нормального давления, тем больше сила трения

$P, Н$	$F_{тр}, Н$
$1,5\pm 0,1$	$0,27\pm 0,1$
$2,5\pm 0,1$	$0,44\pm 0,1$
$3,5\pm 0,1$	$0,62\pm 0,1$
