Электричество
Используя источник тока (4,5 В), вольтметр, амперметр, ключ, реостат, соединительные провода, резистор, обозначенный R1, соберите экспериментальную установку для исследования зависимости силы электрического тока в резисторе от напряжения на его концах. Абсолютную погрешность измерения силы тока принять равной ±0,02 А, напряжения – ±0,1 В.
В бланке ответов:

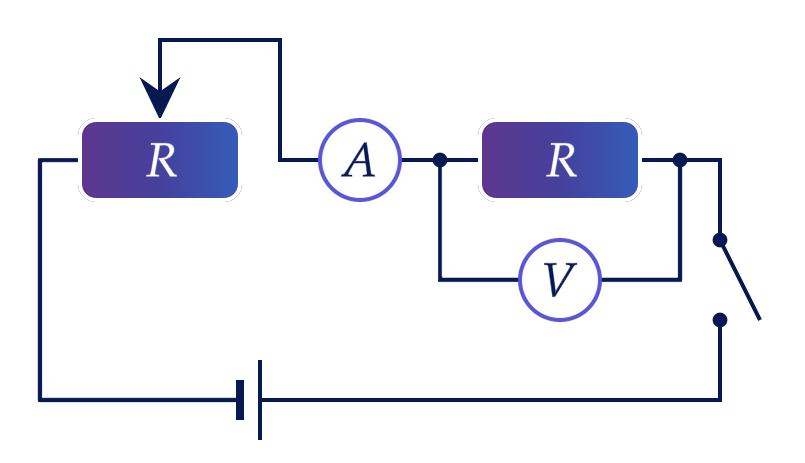

1) нарисуйте электрическую схему эксперимента;
2) установив с помощью реостата поочерёдно силу тока в цепи, равную
0,2 А, 0,3 А и 0,4 А, и измерив в каждом случае значение электрического напряжения на концах резистора, укажите результаты измерения силы тока
и напряжения с учётом абсолютной погрешности измерения для трёх случаев в виде таблицы (или графика);
3) сформулируйте вывод о зависимости силы электрического тока в резисторе от напряжения на его концах.
