Задание 17 ОГЭ по физике

Question

Определите электрическое сопротивление лампочки. Для этого соберите экспериментальную установку, используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и лампочку. При помощи реостата установите в цепи силу тока$0,4\ А.$ Абсолютная погрешность измерения силы тока равна$±0,02\ А,$абсолютная погрешность измерения напряжения равна$±0,2\ В.$
В бланке ответов № 2:
1) нарисуйте электрическую схему эксперимента;
2) запишите формулу для расчёта электрического сопротивления;
3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;
4) запишите значение электрического сопротивления.

Accepted Answer

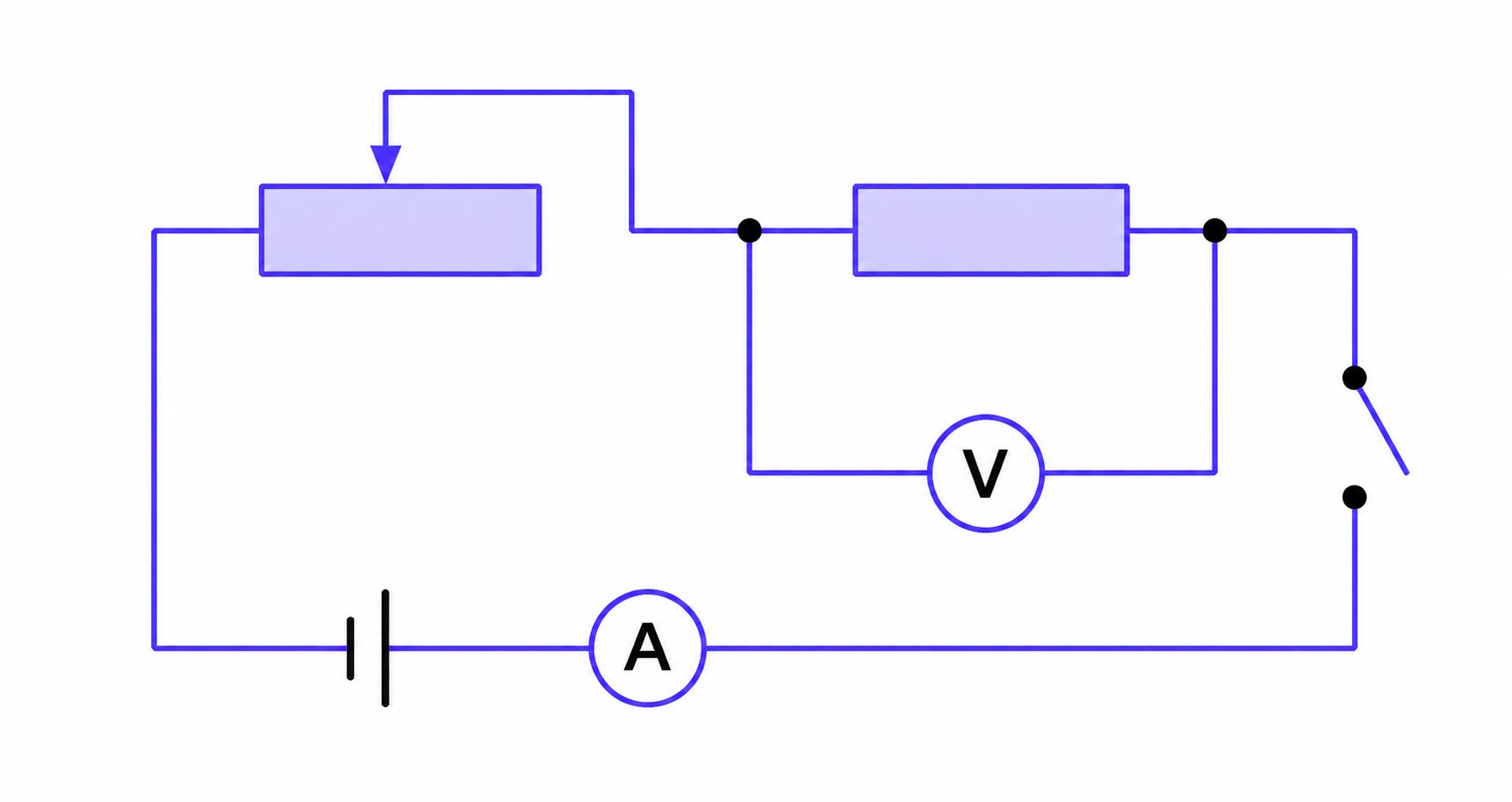

1) Схема экспериментальной установки:
2) По закону Ома сопротивление лампочки:
$R=\dfrac{U}{I}$
3) Результаты измерений силы тока и напряжения с учетом абсолютных погрешностей:
$I=(0,40\pm 0,02)\ А,\ U=(3,0\pm 0,2)\ В$
4) Электрическое сопротивление лампочки:
$R=\dfrac{U}{I}=\dfrac{3,0}{0,40}=7,5\ Ом$
