Электромагнитные колебания

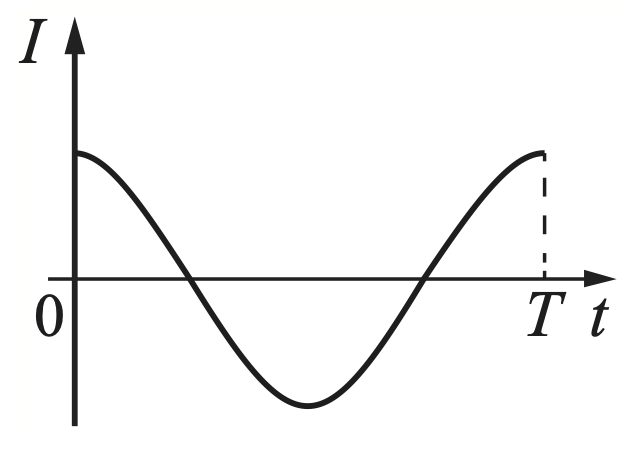

На рисунке приведён график зависимости силы тока от времени в катушке индуктивности идеального колебательного контура. Графики А и Б представляют изменения физических величин, характеризующих свободные электромагнитные колебания в контуре. Установите соответствие между графиками и физическими величинами, зависимость которых от времени эти графики могут представлять. К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.
ГРАФИКИ

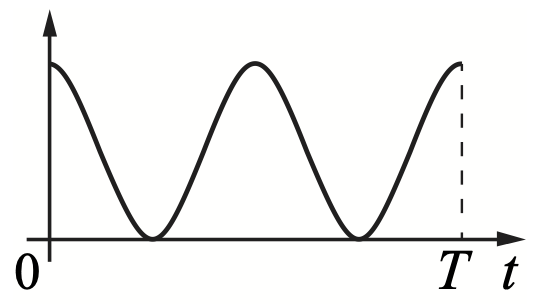

А)

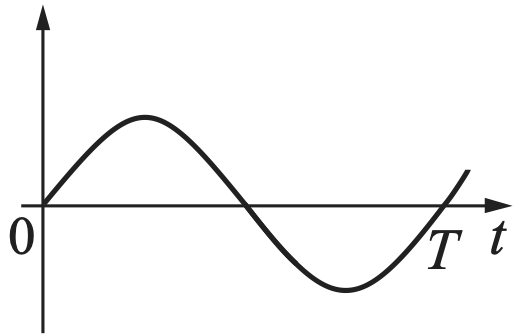

Б)
ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ
1) индуктивность катушки
2) напряжение на обкладках конденсатора
3) энергия электрического поля конденсатора
4) энергия магнитного поля катушки
