Задание 6 ЕГЭ по физике

id 1098722 балла

Кинематика

После удара шайба начала скользить вверх по гладкой наклонной плоскости со скоростью v0⃗,\vec{{v}_{0}}, как показано на рисунке, и в моментt=t0t={t}_{0} вернулась в исходное положение. Графики А и Б отображают изменение с течением времени физических величин, характеризующих движение шайбы.

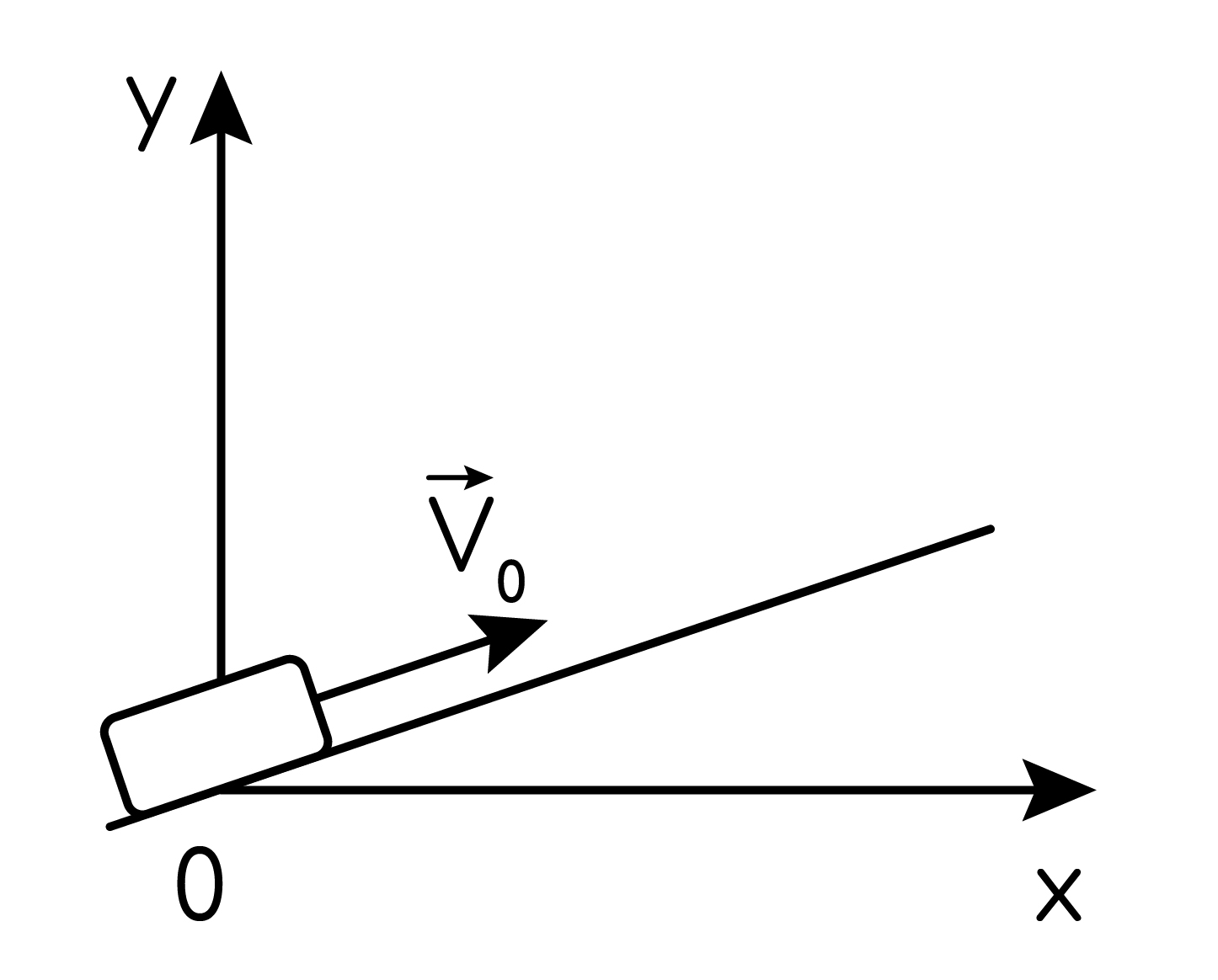

Кинематика, задание 6, рис.1

Установите соответствие между графиками и физическими величинами, изменение которых со временем эти графики могут отображать.

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

ГРАФИКИ

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ

А)

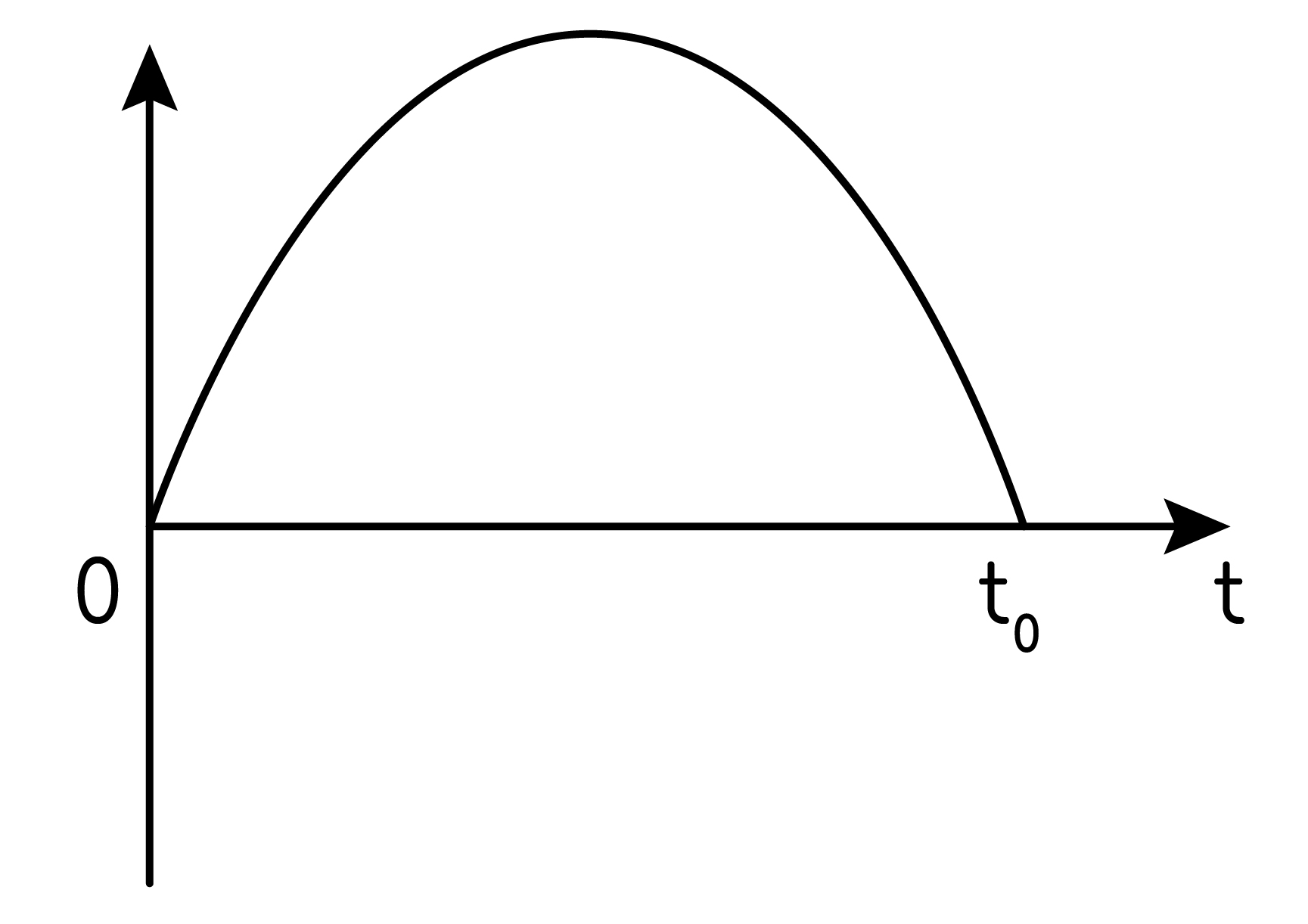

Кинематика, задание 6, рис.2

1) кинетическая энергияЕкЕ_к

Б)

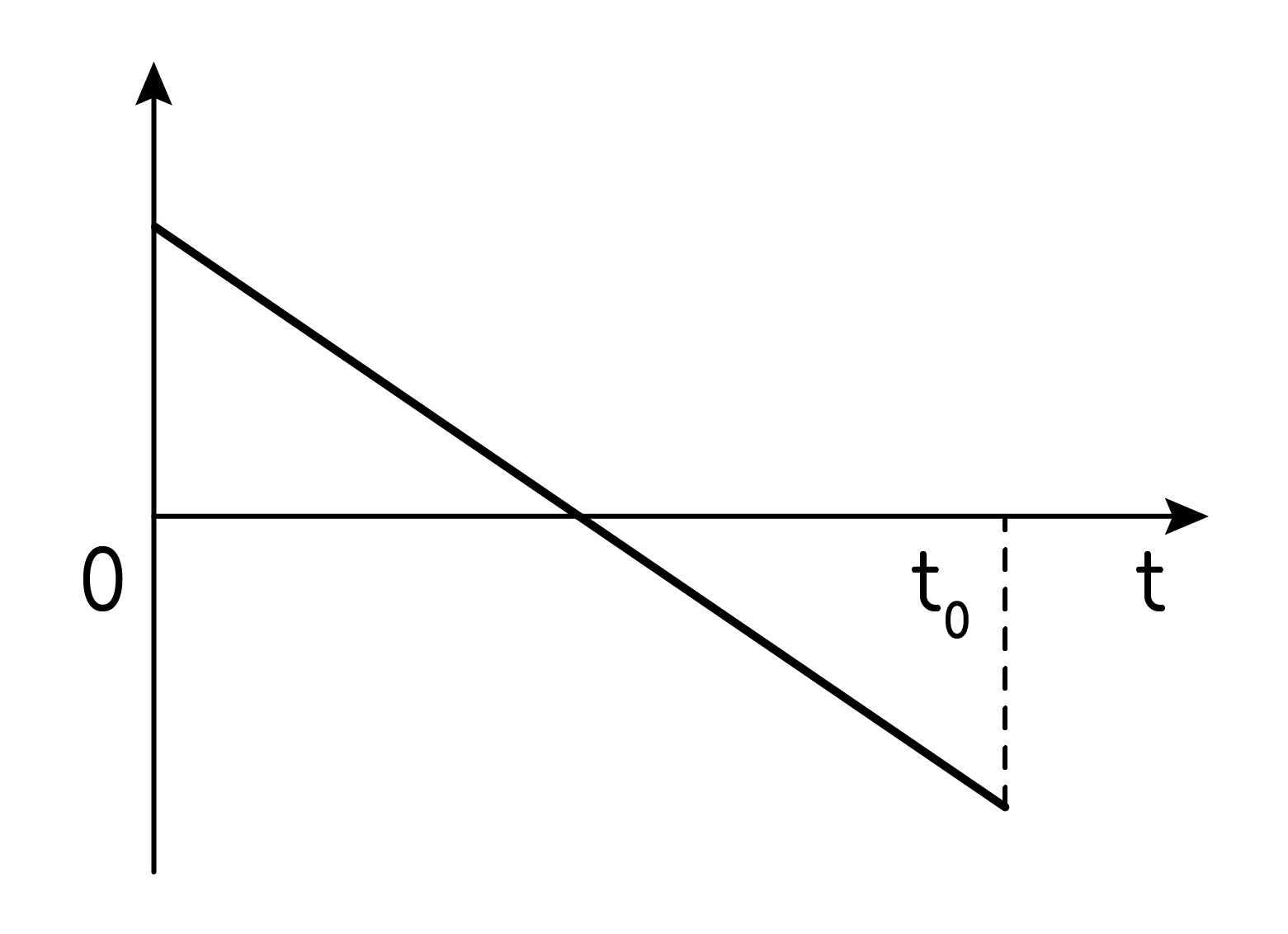

Кинематика, задание 6, рис.3

2) проекция скоростиvyv_y

3) координатаxx

4) полная механическая энергияЕмехЕ_{мех}
