Задание 15 ЕГЭ по физике

id 1099242 балла

Постоянный ток

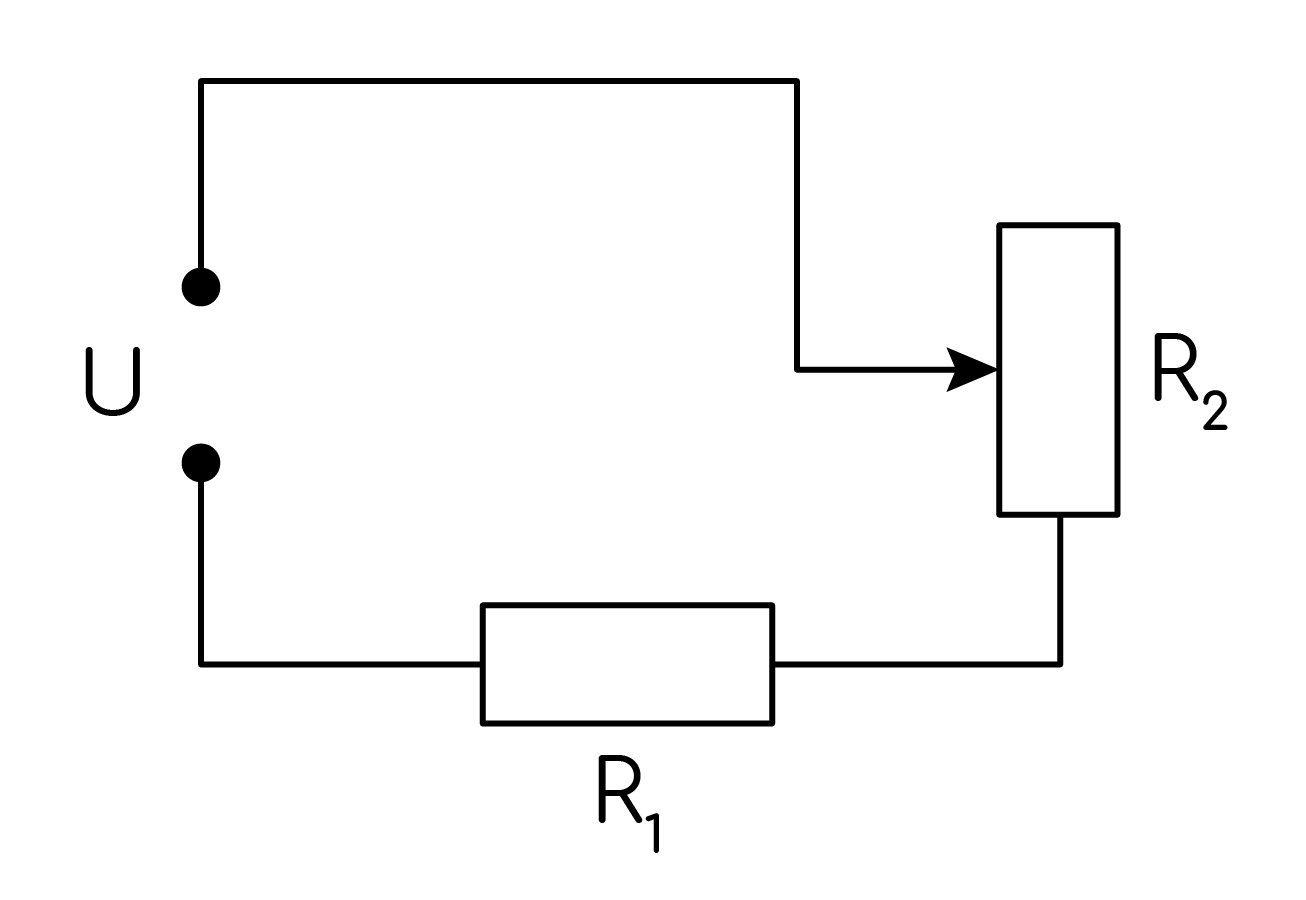

РезисторR1R_1и реостатR2R_2подключены последовательно к источнику напряженияUU(см. рис.). Как изменятся сила тока в цепи и напряжение на реостатеR2,R_2,если уменьшить сопротивление реостата? Считать, что напряжение на выводах источника остаётся при этом постоянным.

Постоянный ток, задание 15, рис.1

Для каждой величины определите соответствующий характер изменения:

1) увеличится

2) уменьшится

3) не изменится

Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.

СИЛА ТОКА В ЦЕПИ

НАПРЯЖЕНИЕ НА РЕОСТАТЕR2R_2
