Задание 15 ЕГЭ по физике

id 1103202 балла

Постоянный ток

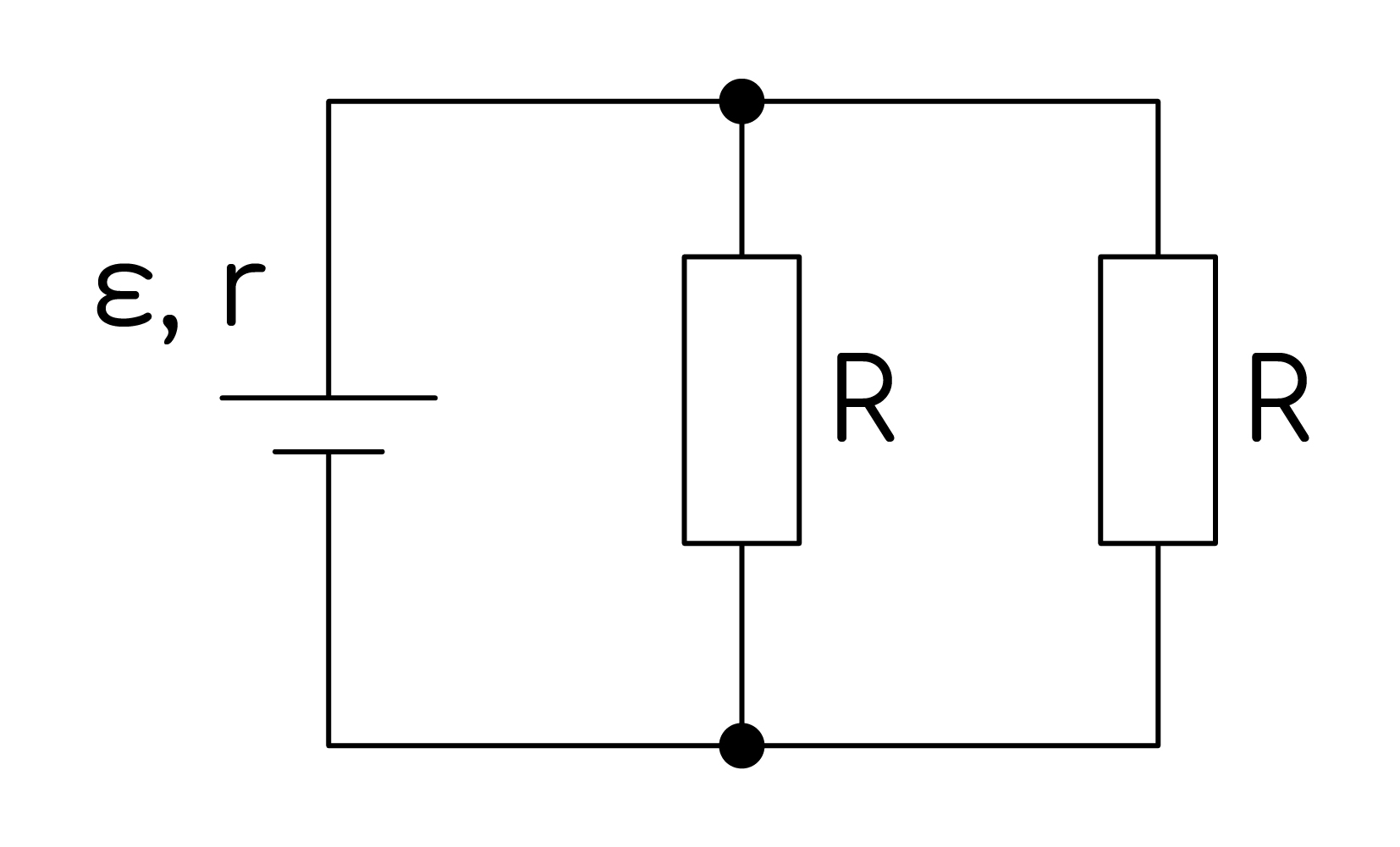

Электрическая цепь на рисунке состоит из источника постоянного напряжения с ЭДСεεи внутренним сопротивлениемrrи внешней цепи из двух одинаковых резисторов сопротивлениемR,R,включённых параллельно. Установите соответствие между физическими величинами и формулами, по которым их можно рассчитать.

Постоянный ток, задание 15, рис.1

К каждой позиции первого столбца подберите соответствующую позицию из второго столбца и запишите в таблицу выбранные цифры под соответствующими буквами.

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ

ФОРМУЛЫ

А) мощность тока, выделяющаяся во внешней цепи из двух резисторов R

1) ε2r(r+R2)2\dfrac{{\varepsilon}^{2}r}{{(r+\frac{R}{2})}^{2}}

Б) мощность тока, выделяющаяся на внутреннем сопротивлении источника тока

2) ε2r+R2\dfrac{{\varepsilon}^{2}}{r+\frac{R}{2}}

3) ε2R4(r+R2)2\dfrac{{\varepsilon}^{2}R}{4{(r+\frac{R}{2})}^{2}}

4) ε2R2(r+R2)2\dfrac{{\varepsilon}^{2}R}{2{(r+\frac{R}{2})}^{2}}
