Задание 15 ЕГЭ по физике

Question

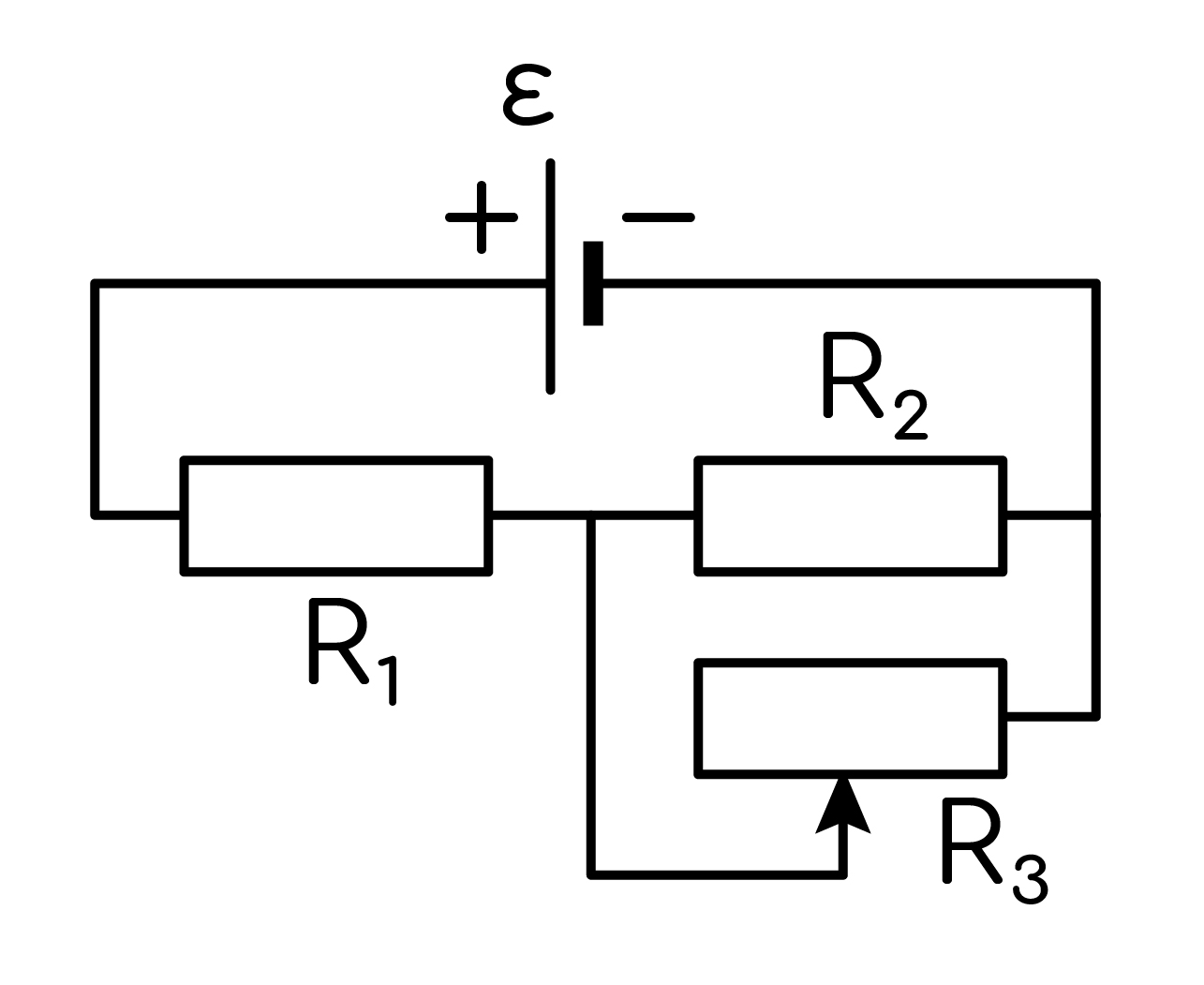

На рисунке показана цепь постоянного тока, содержащая источник тока с ЭДС$ε,$два резистора и реостат. Сопротивления резисторов$R_1$и $R_2$одинаковы и равны$R.$Сопротивление реостата$R_3$можно менять. Как изменятся напряжение на резисторе$R_2$и суммарная тепловая мощность, выделяемая во внешней цепи, если уменьшить сопротивление реостата от$R$ до$0?$Внутренним сопротивлением источника пренебречь.
Для каждой величины определите соответствующий характер изменения:
1) увеличится
2) уменьшится
3) не изменится
Запишите в ответ выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться.
НАПРЯЖЕНИЕ НА РЕЗИСТОРЕ$R_2$ | СУММАРНАЯ ТЕПЛОВАЯ МОЩНОСТЬ, ВЫДЕЛЯЕМАЯ ВО ВНЕШНЕЙ ЦЕПИ

Accepted Answer

При уменьшении сопротивления реостата до$0$появится участок, на котором нет сопротивления, ток пойдёт именно через этот путь, а через резистор$R_2$ток течь не будет. Напряжение на нём снизится: $U↓(2).$
Суммарная тепловая мощность, выделяемая во внешней цепи до уменьшения сопротивления реостата:
${P}_{до}=\dfrac{{\varepsilon}^{2}}{R+\frac{R}{2}}=\dfrac{{\varepsilon}^{2}}{\frac{3R}{2}}=\dfrac{2{\varepsilon}^{2}}{3R}.$
Суммарная тепловая мощность, выделяемая во внешней цепи после уменьшения сопротивления реостата:
${P}_{после}=\frac{{\varepsilon}^{2}}{R}.$
Суммарная тепловая мощность увеличилась: $P↑(2).$
Ответ: 21

НАПРЯЖЕНИЕ НА РЕЗИСТОРЕ $R_2$	СУММАРНАЯ ТЕПЛОВАЯ МОЩНОСТЬ, ВЫДЕЛЯЕМАЯ ВО ВНЕШНЕЙ ЦЕПИ
