Задание 21 ЕГЭ по физике

Question

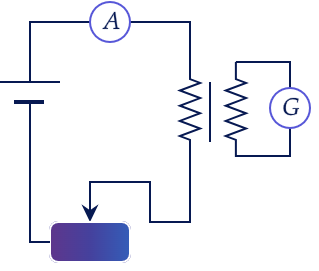

Для проведения опыта используют две электрические цепи, показанные на рисунке. Первая из них состоит из источника тока (1), катушки индуктивности, амперметра и реостата, при этом все элементы соединены между собой последовательно. Вторая цепь содержит моток проволоки и гальванометр, способный измерять силы малых токов. Моток и катушка надеты на железный сердечник (2). Опишите изменение показаний приборов при плавном уменьшении сопротивления реостата. Ответ поясните, указав, какие физические закономерности Вы использовали для объяснения.

Электромагнитная индукция, задание 21, рис.1

Accepted Answer

Сила тока:
$I\uparrow=\frac{\varepsilon}{\downarrow R+r}$
Магнитный поток первой и второй катушек:
$Ф=LI=Ф_2$
ЭДС индукци:
$\varepsilon_i=-Ф_2'$
1) По закону Ома для полной цепи с уменьшением сопротивления растет сила тока. Значит показания Амперметра увеличится. Т.к. сопротивление уменьшается плавно, то действием ЭДС самоиндукции можем пренебречь.
2) С ростом силы тока через левую катушку будет расти магнитный поток, который по сердечнику трансформатора практически без потерь передаётся во вторую катушку.
3) По правилу Ленца во 2 катушке возникнет индукционный ток и стрелка гальванометра отклонится.
