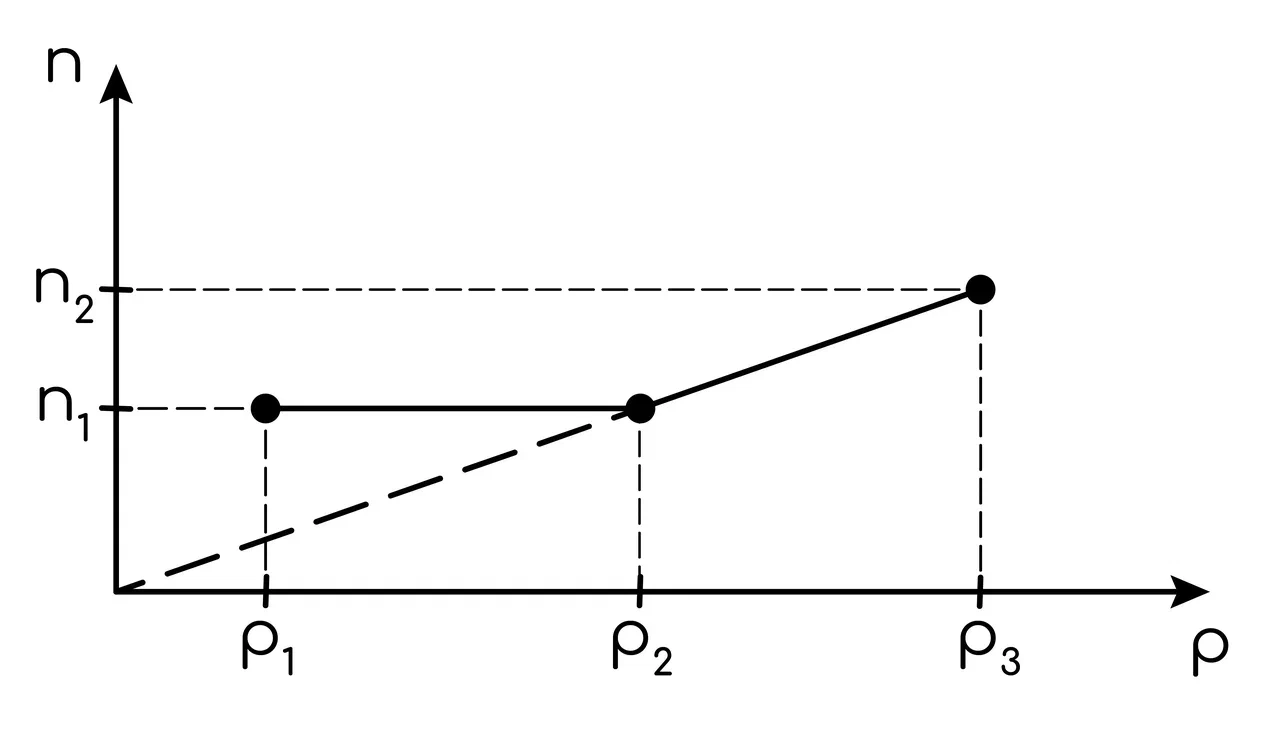

На рисунке представлен график процессов, происходящих с идеальным газом неизменной массы в координатах (n,p).Постройте график этих процессов в координатах(V,T).Объясните построение графика, указав явления и закономерности, которые вы при этом использовали.
Решение
1) На первом участке концентрация газа не менялась. Следовательно, объём данного газа также оставался неизменным, т. е. процесс изохорный. Из графика видно, что давление газа увеличивалось. По закону Шарля Tp температура газа также увеличивалась.
2) На втором участке зависимость давления от концентрации прямая пропорциональная. По закону Авогадроp=nkT,значит, температура газа оставалась неизменной, т. е. процесс перехода газа на этом участке был изотермическим. Так как давление увеличивается, то из закона Бойля-МариоттаpV=constследует, что объём уменьшался.

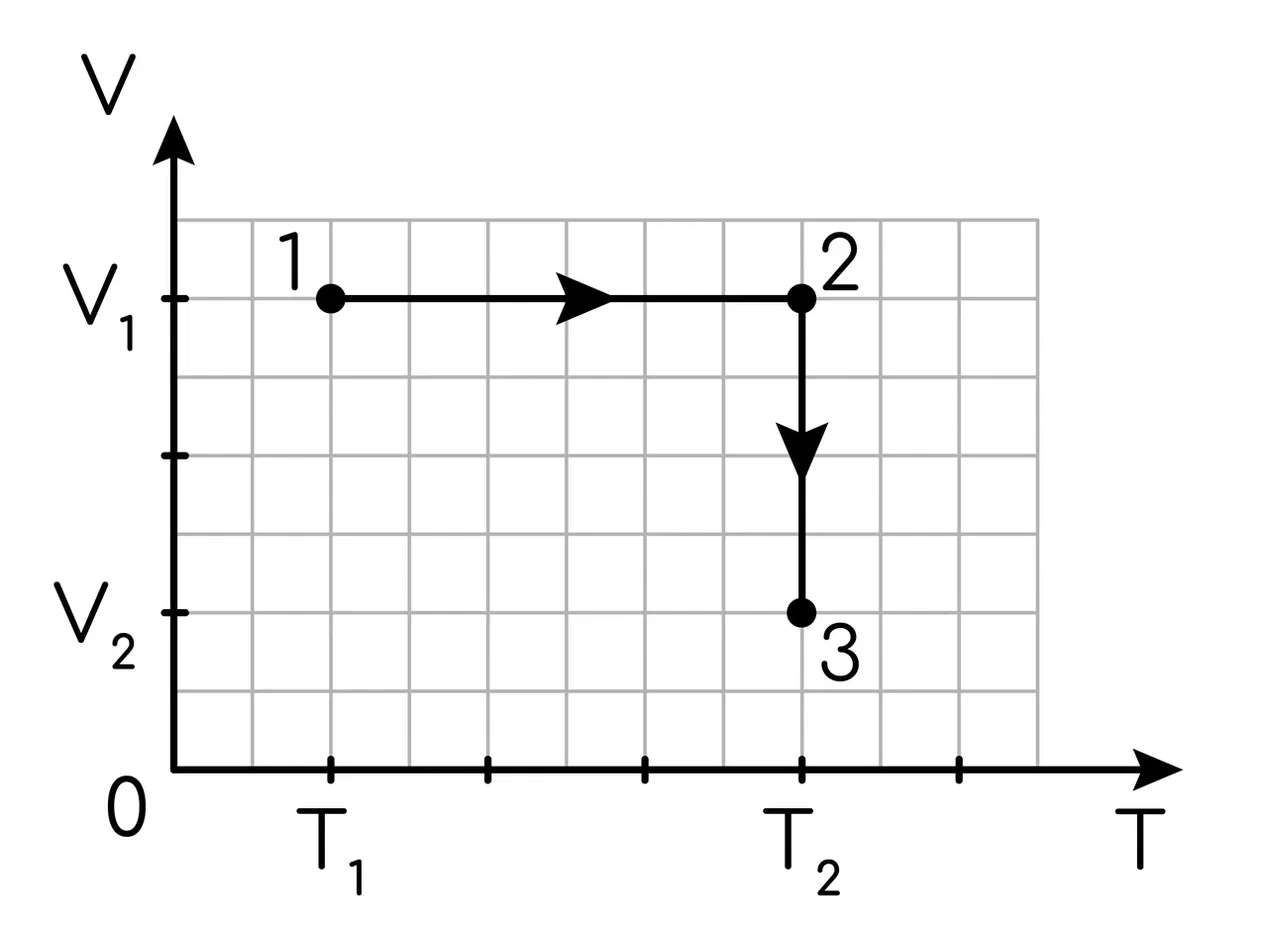

3) Построим график происходящих процессов в координатахVT.
