Задание 21 ЕГЭ по физике

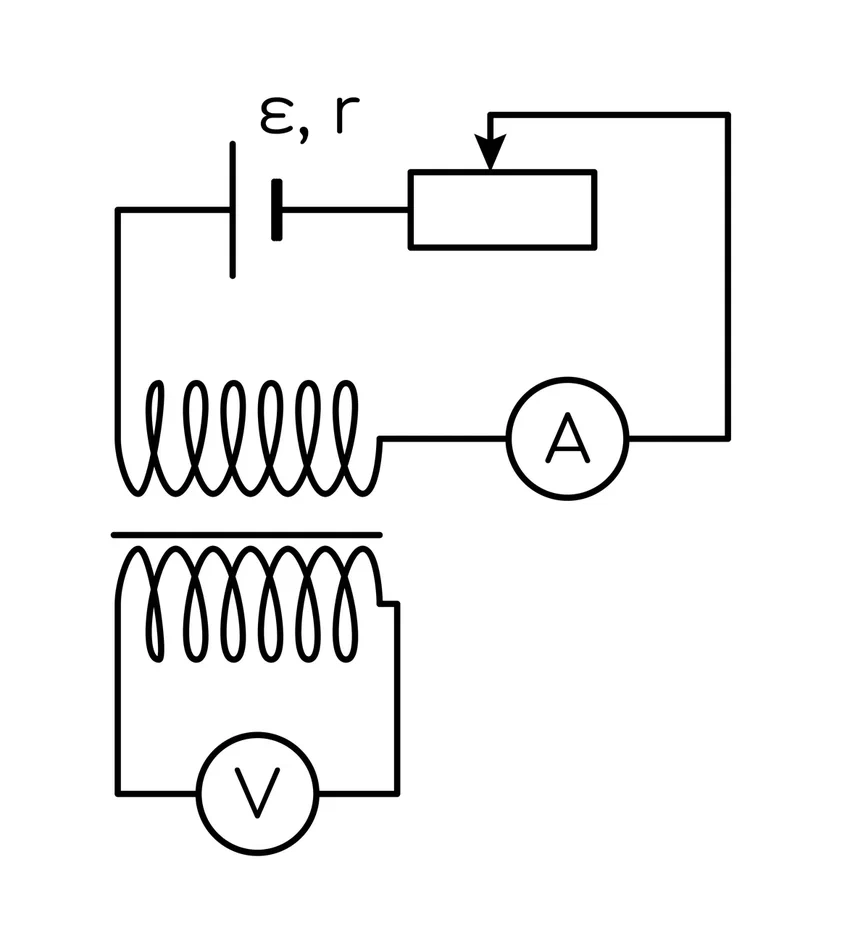

1) Во время перемещения движка реостата показания амперметра будут плавно уменьшаться, а вольтметр будет регистрировать напряжение на концах вторичной обмотки.

Примечание: для полного ответа не требуется объяснения показаний приборов в крайнем правом положении. (Когда движок придёт в крайнее правое положение и движение его прекратится, амперметр будет показывать постоянную силу тока в цепи, а напряжение, измеряемое вольтметром, окажется равным нулю).

2) При перемещении ползунка вправо сопротивление цепи увеличивается, а сила тока уменьшается в соответствии с законом Ома для полной цепи $I=\dfrac{\varepsilon}{R+r},$ где$R$— сопротивление внешней цепи. Изменение тока, текущего по первичной обмотке трансформатора, вызывает изменение индукции магнитного поля, создаваемого этой обмоткой. Это приводит к изменению магнитного потока через вторичную обмотку трансформатора. В соответствии с законом индукции Фарадея, возникает ЭДС индукции $\varepsilon=-\dfrac{\Delta \Phi}{\Delta t}$ во вторичной обмотке, а, следовательно, напряжение$U$на её концах, регистрируемое вольтметром.
