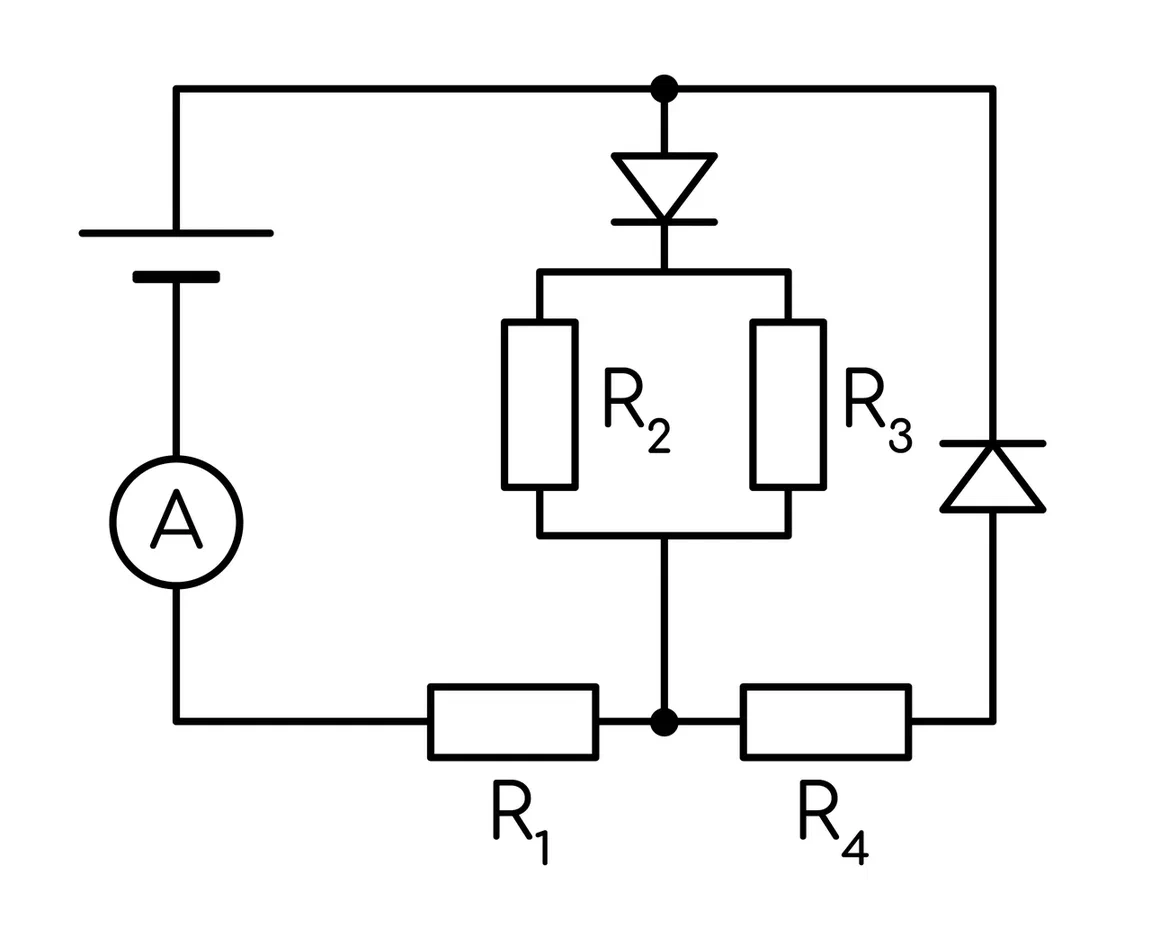

В электрическую цепь, изображённую на рисунке, включены четыре одинаковых резистора и два одинаковых идеальных диода. При таком подключении амперметр показывает в цепи ток, равный $4\ A.$ Определите силу тока, протекающего через амперметр, после смены полярности подключения аккумулятора. Нарисуйте эквивалентные электрические схемы для двух случаев подключения аккумулятора. Опираясь на законы электродинамики, поясните свой ответ. Сопротивлением амперметра и внутренним сопротивлением аккумулятора пренебречь.

Accepted Answer

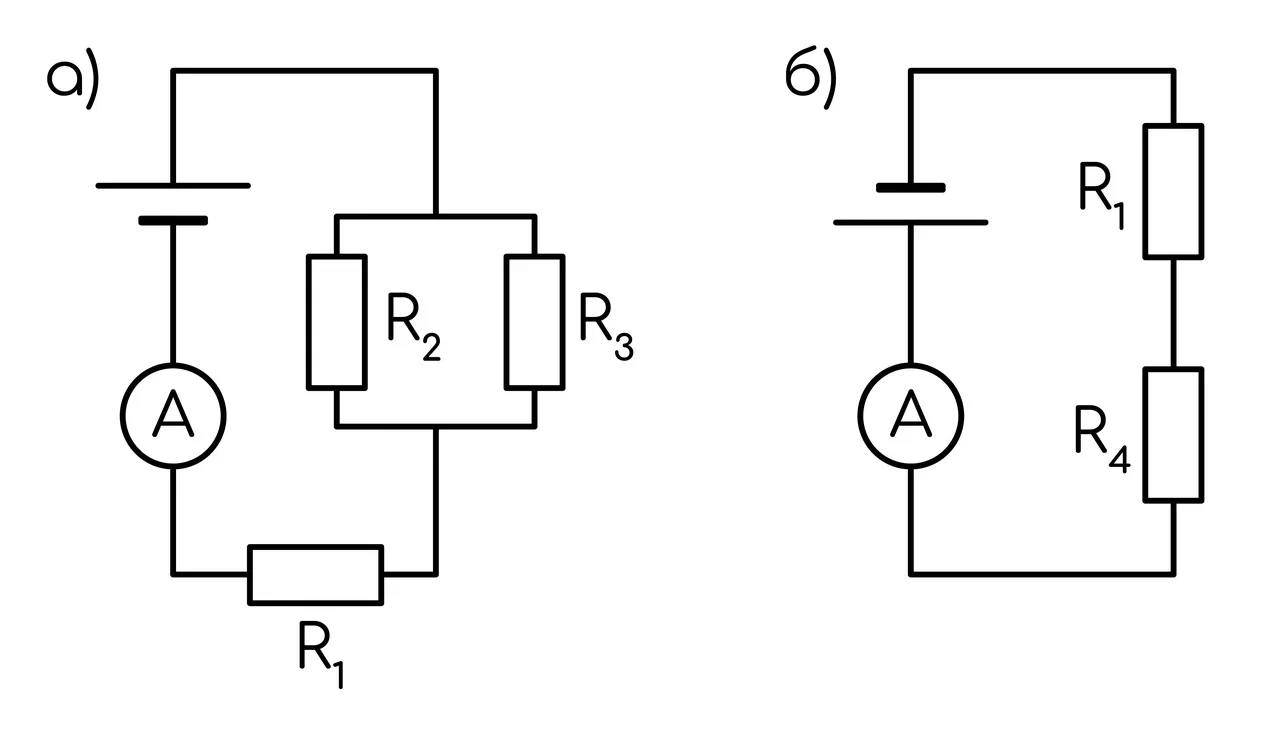

Сопротивление цепи в первом случае (см. рисунок а) равно $1,5R$ (два резистора сопротивлением $R$ каждый подключены параллельно и один — последовательно к ним), во втором случае (см. рисунок б) сопротивление цепи станет равным $2R.$ Сила тока в первом случае была $I_1 = 4\ A,$ так как после смены полярности напряжение $U = I\cdot R$ останется тем же самым, то во втором случае через амперметр пройдёт ток $3\ А.$
