Задание 21 ЕГЭ по физике

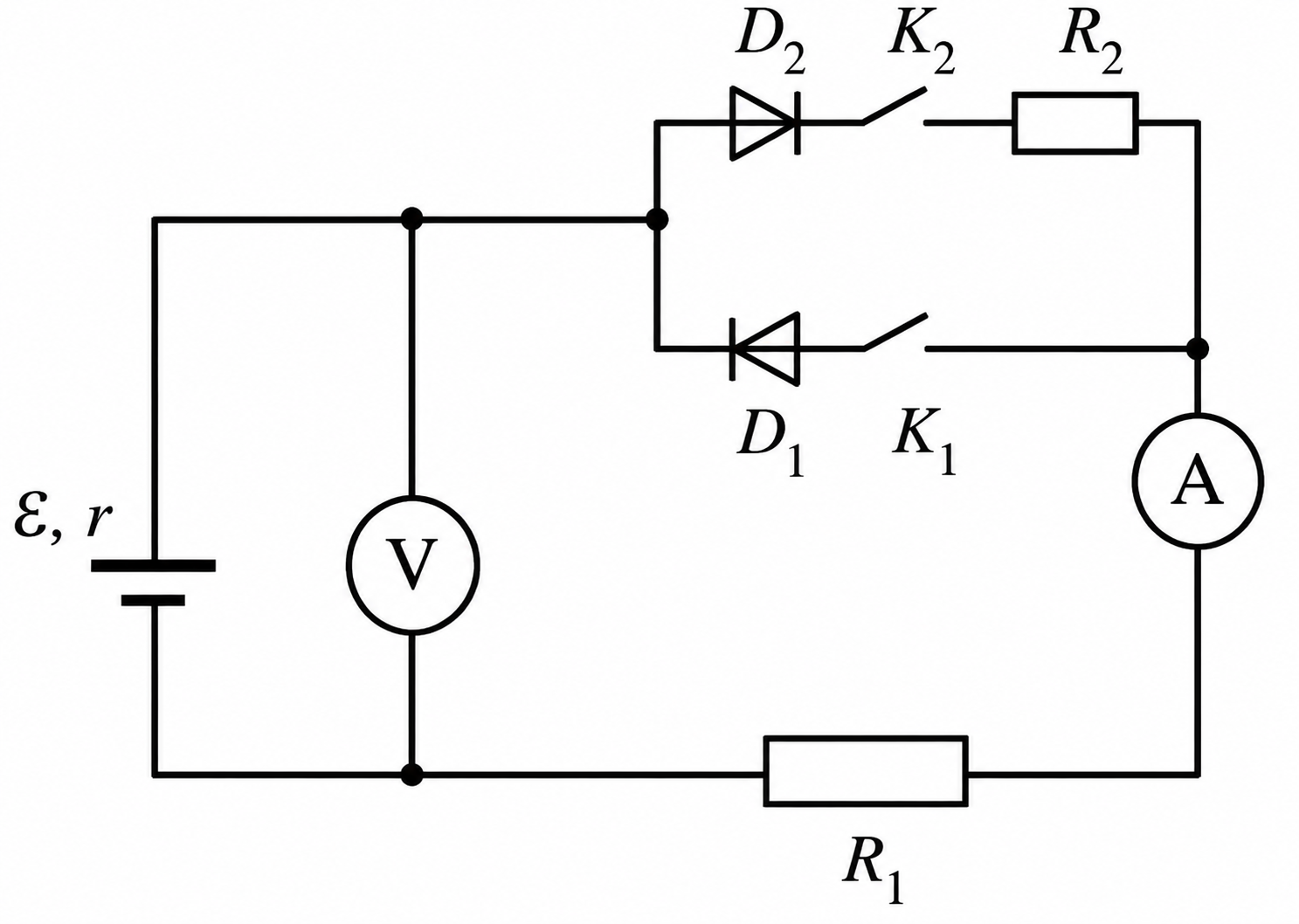

1. В начальный момент времени, когда ключ $K_1$ замкнут, а ключ $K_2$ разомкнут, диод $D_1$ закрыт, ток в цепи и токи через диоды отсутствуют.
Ток через амперметр не течёт:
$I_1=0$
и его показания равны нулю. Вольтметр показывает:
$U_1=\mathcal{E}$
2. Если ключ $K_1$ разомкнуть, а ключ $K_2$ замкнуть, то ток пойдёт через диод $D_2$ (он открыт) и резистор $R_2$.
В соответствии с законом Ома для полной цепи сила тока:
$I_2=\dfrac{\mathcal{E}}{R_1+R_2+r}$
Её покажет амперметр во втором случае.
Показания амперметра увеличатся.
3. При этом напряжение, которое показывает вольтметр, в соответствии с законом Ома для участка цепи станет:
$U_2=I_2(R_1+R_2)=\mathcal{E}-I_2r$
Показания вольтметра уменьшаются.
Ответ: показания вольтметра уменьшаются, а показания амперметра увеличиваются.
