Задание 15 ЕГЭ по физике

Question

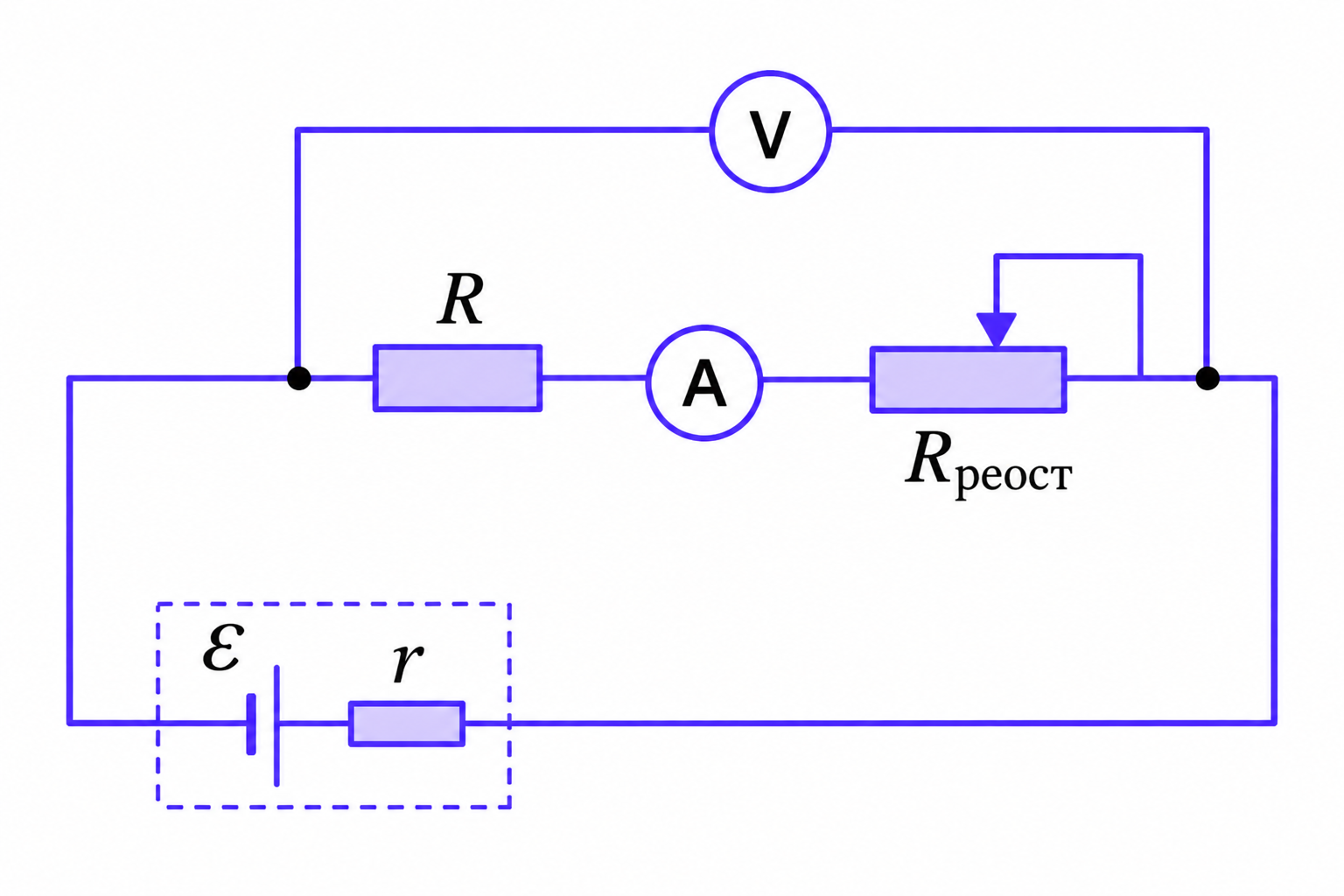

В цепь, состоящую из источника тока с ЭДС$\varepsilon$и внутренним сопротивлением$r$, последовательно соединенных резистора и реостата, сопротивления которых равны$R$и$R_р$соответственно, подключают амперметр и вольтметр, как показано на рисунке. Приборы считать идеальными. Установите соответствие между показаниями приборов и формулами, по которым их можно определить. К каждой позиции первого столбца подберите соответствующую позицию из второго и запишите в таблицу выбранные цифры под соответствующими буквами.
ПОКАЗАНИЯ ПРИБОРОВ | ФОРМУЛЫ
А) показания вольтметра | 1) $\frac{\varepsilon}{R+R_р+r}$
Б) показания амперметра | 2) $\varepsilon(R+R_р+r)$
3) $\frac{\varepsilon r}{R+R_р+r}$
4) $\frac{\varepsilon(R+R_р)}{R+R_р+r}$
А | Б

Accepted Answer

Напряжение: Вольтметр подключается параллельно внешнему участку цепи (резистору и реостату). Его показания равны произведению силы тока на внешнее сопротивление: $U = I \cdot (R + R_р) = \frac{\varepsilon(R + R_р)}{R + R_р + r}$ (формула 4).
Ток в цепи: Общее сопротивление цепи равно сумме внешнего и внутреннего сопротивлений: $R_{полн} = R + R_р + r$. По закону Ома для полной цепи сила тока равна $I = \frac{\varepsilon}{R + R_р + r}$ (формула 1). Идеальный амперметр измеряет этот ток.

ПОКАЗАНИЯ ПРИБОРОВ	ФОРМУЛЫ
А) показания вольтметра	1) $\frac{\varepsilon}{R+R_р+r}$
Б) показания амперметра	2) $\varepsilon(R+R_р+r)$
	3) $\frac{\varepsilon r}{R+R_р+r}$
	4) $\frac{\varepsilon(R+R_р)}{R+R_р+r}$
