Задание 15 ЕГЭ по физике

Question

23559

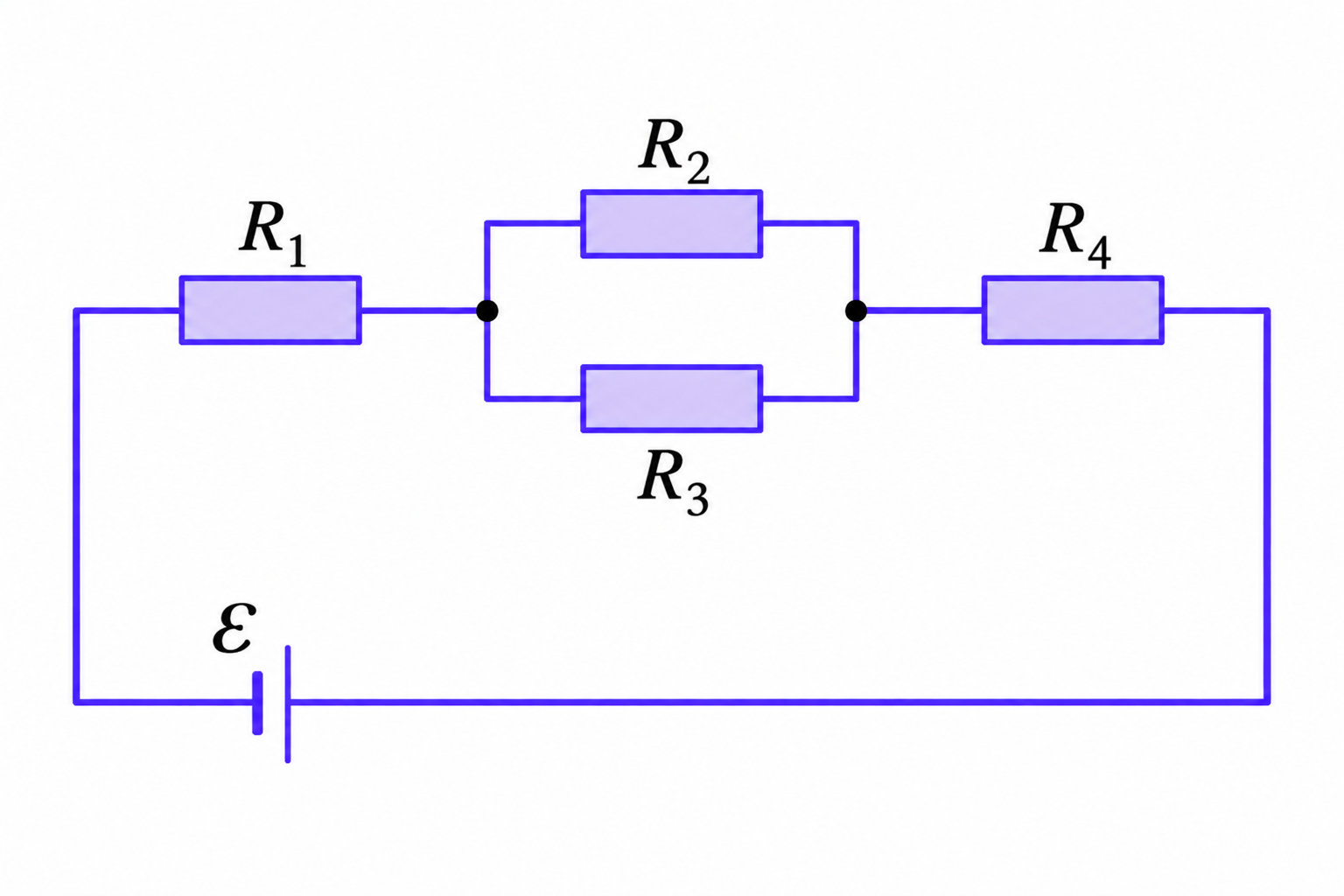

На рисунке показана цепь, состоящая из источника тока и четырёх одинаковых резисторов. Известно, что через резистор$1$течет ток$I$. Установите соответствие между физическими величинами и формулами, по которым их можно определить. К каждой позиции первого столбца подберите соответствующую позицию из второго и запишите в таблицу выбранные цифры под соответствующими буквами.
ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ | ФОРМУЛЫ
А) сила тока через резистор 3 | 1) $I$
Б) сила тока через резистор 4 | 2) $\frac{I}{2}$
3) $\frac{I}{3}$
4) $\frac{I}{4}$
А | Б

Accepted Answer

Резисторы 1 и 4 соединены последовательно с остальной частью цепи. Через них течет весь (общий) ток$I.$Они стоят «на входе» и «на выходе» схемы или друг за другом в главной ветви.
Резисторы 2 и 3 соединены параллельно друг другу. Общий ток$I,$выходя из резистора$1,$встречает разветвление на две одинаковые ветви.

ФИЗИЧЕСКИЕ ВЕЛИЧИНЫ	ФОРМУЛЫ
А) сила тока через резистор 3	1) $I$
Б) сила тока через резистор 4	2) $\frac{I}{2}$
	3) $\frac{I}{3}$
	4) $\frac{I}{4}$
