Задание 15 ЕГЭ по физике

id 131262 балла

Магнитное поле

237010

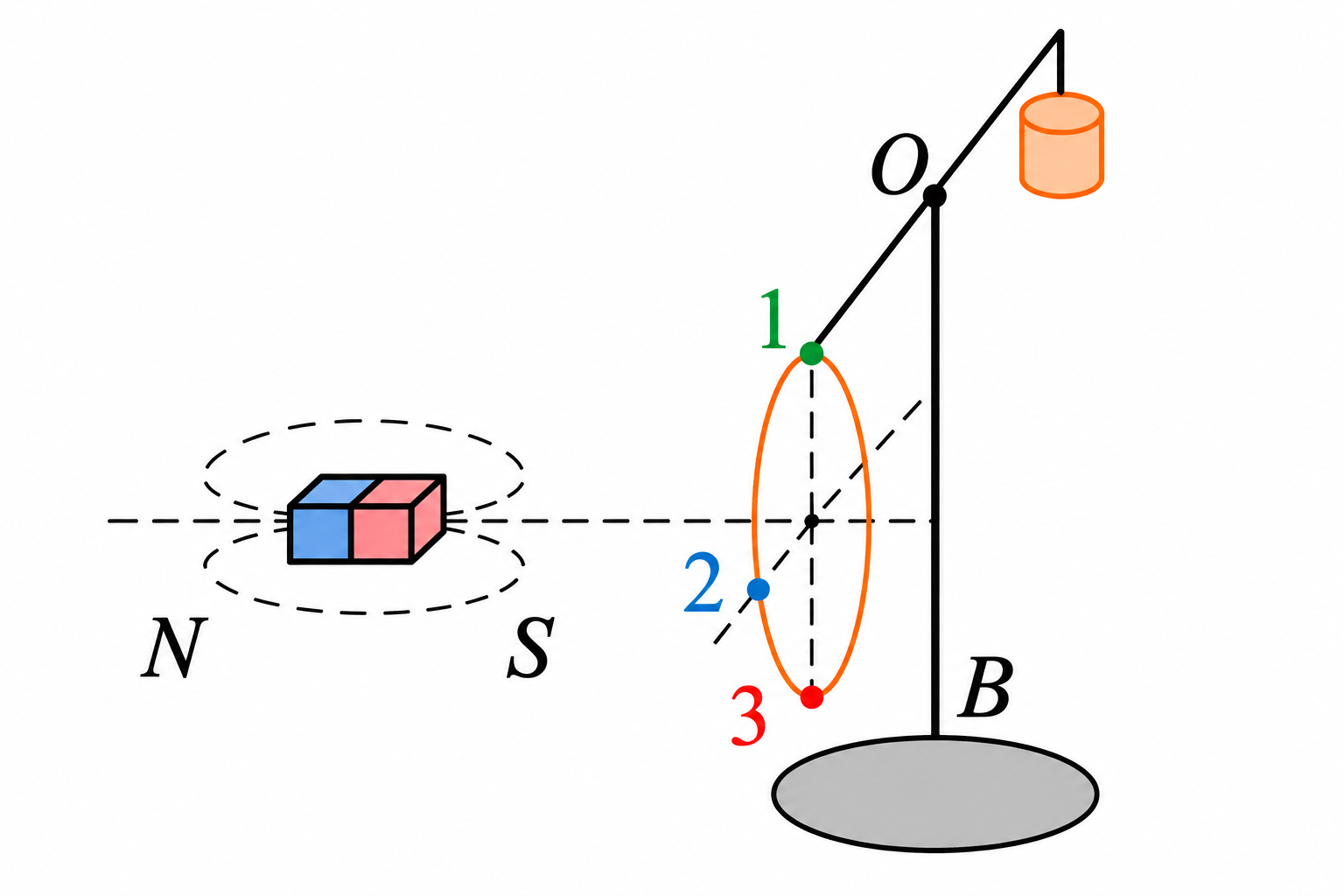

На горизонтальном коромысле вокруг вертикальной осиOBOBпод действием движущегося магнита поворачивается золотое кольцо (см. рисунок).

Установите соответствие между направлением движения магнита, вращением коромысла с кольцом и направлением индукционного тока в кольце(1−верхняя точка кольца; 2−ближняя к нам точка кольца; 3−нижняя точка кольца).(1 - верхняя\ точка\ кольца;\ 2 - ближняя\ к\ нам\ точка\ кольца;\ 3 - нижняя\ точка\ кольца).К каждой позиции первого столбца подберите соответствующую позицию второго и запишите в таблицу выбранные цифры под соответствующими буквами.

Магнитное поле, задание 15, рис.1

НАПРАВЛЕНИЕ ДВИЖЕНИЯ МАГНИТА

ПОВОРОТ КОРОМЫСЛА И ТОК В КОЛЬЦЕ

А) движется по направлению к кольцу

1) коромысло с кольцом поворачивается, отталкиваясь от магнита; ток идёт по направлению 3→2→13\rightarrow 2\rightarrow 1

Б) движется по направлению от кольца

2) коромысло с кольцом поворачивается, притягиваясь к магниту; ток идет по направлению 1→2→31\rightarrow 2\rightarrow 3

3) коромысло с кольцом поворачивается, притягиваясь к магниту; ток идет по направлению 3→2→13\rightarrow 2\rightarrow 1

4) коромысло с кольцом поворачивается, отталкиваясь от магнита; ток идет по направлению 1→2→31\rightarrow 2\rightarrow 3

А

Б
