Задание 15 ЕГЭ по физике

24

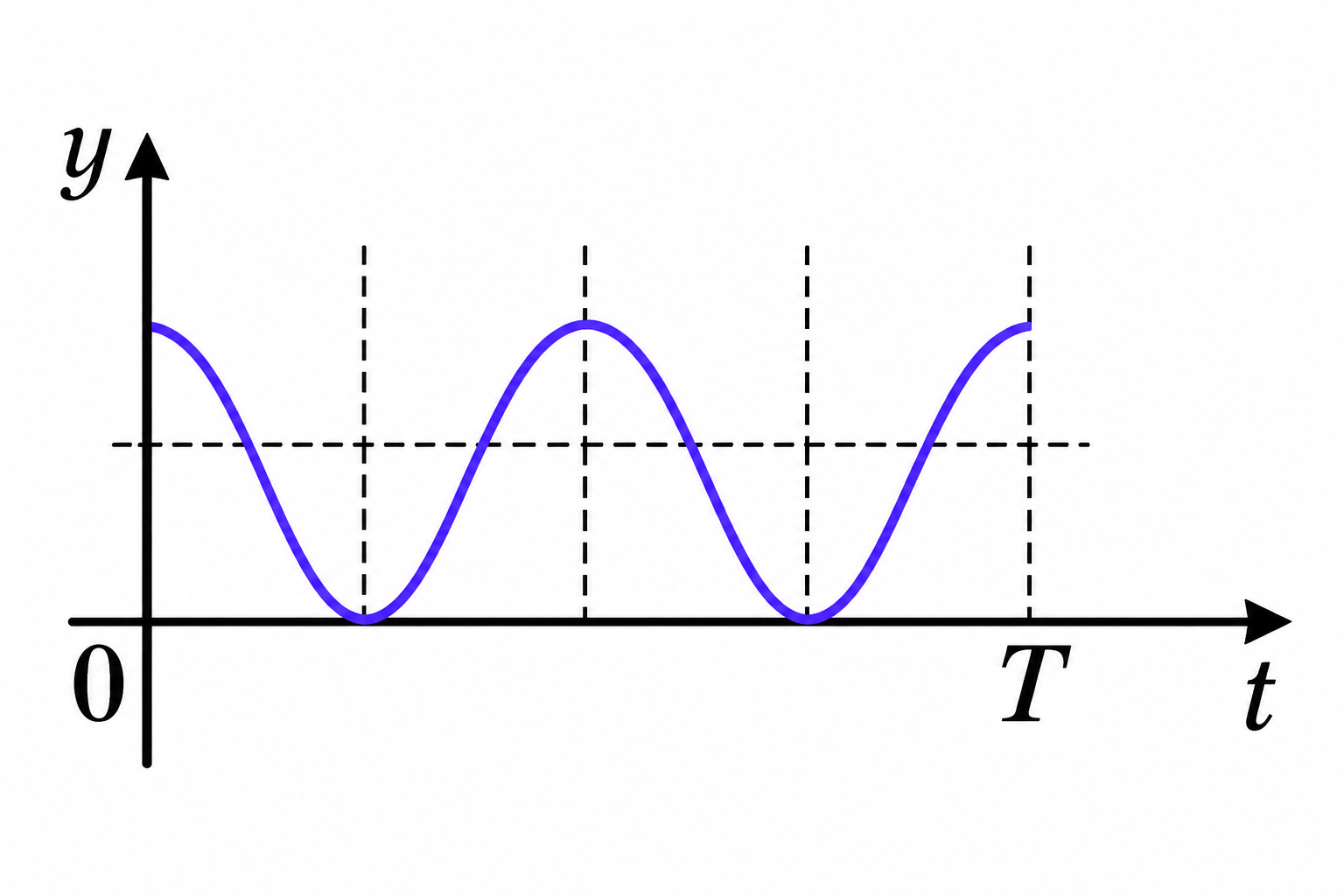

График А:

• Свойства: Значение величины в момент $t=0$ максимально, график лежит полностью в положительной полуплоскости ($y \geq 0$), а за время $T$ величина успевает совершить два полных колебания (период равен $T/2$).

• Вывод: Поскольку энергия всегда неотрицательна и изменяется с удвоенной частотой (период в 2 раза меньше периода колебаний тока и заряда), этот график соответствует энергии. Так как в момент $t=0$ сила тока максимальна, то и энергия магнитного поля катушки максимальна.

• Соответствие: А — 2 (энергия катушки с током).

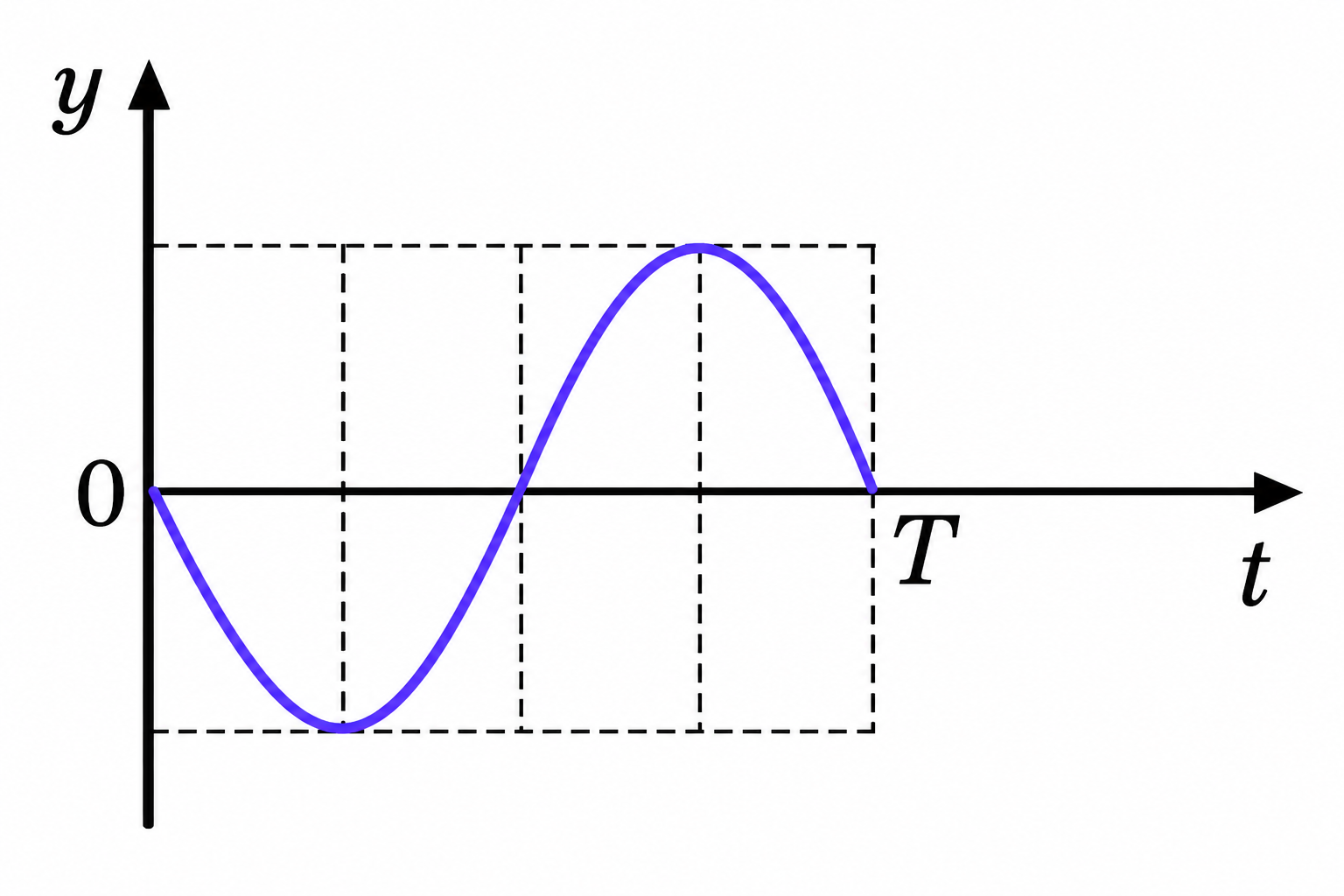

График Б:

• Свойства: Значение величины в момент $t=0$ равно нулю, график принимает как положительные, так и отрицательные значения, а за время $T$ совершается ровно одно полное колебание (период равен $T$).

• Вывод: Это периодическая величина (заряд или сила тока), которая в начальный момент равна нулю. По условию задачи в момент $t=0$минимален (равен нулю) именно заряд конденсатора.

• Соответствие: Б — 4 (заряд на нижней обкладке конденсатора).
