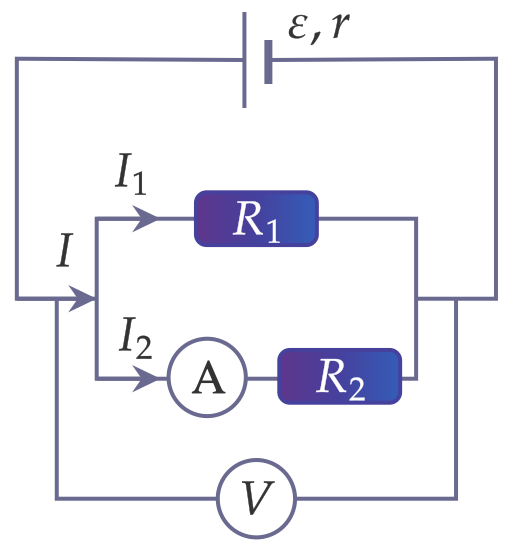

Участок цепи, состоящий из параллельно соединенных резистора и реостата, подключен к источнику тока, внутреннее сопротивление которого отлично от нуля. Также цепь содержит идеальные измерительные приборы – амперметр и вольтметр, подключение которых показано на принципиальной схеме цепи. Проанализировав схему, определите изменение показаний приборов при передвижении ползунка реостата вправо. Ответ поясните, используя законы постоянного тока.
Решение
1) При перемещении ползунка реостата вправо, его длина уменьшается и сопротивление по формуле R↓=Sρl↓ также уменьшается.
2) Т.к. соединение параллельное, то Rобщ1=R11+R21; При уменьшении R2 также уменьшается общее сопротивление Rобщ. По закону ома для полной цепи: I↑=Rобщ↓+r; При уменьшении общего сопротивления сила тока в цепи увеличивается.
3) Напряжение на вольтметре: Uv↓=ε−↑Ir; При увеличении силы тока показания вольтметра уменьшаются.
4) Напряжение на резисторе: UV↑=↓I1R1; При уменьшении напряжения сила тока через резистор также уменьшается.
5) Т.к. соединение параллельное, то I↑=↓I1+I2↑; Т.к. I увеличивается, а I1 уменьшается, то I2 увеличивается, следовательно, показания амперметра увеличиваются.
