Задание 21 ЕГЭ по физике

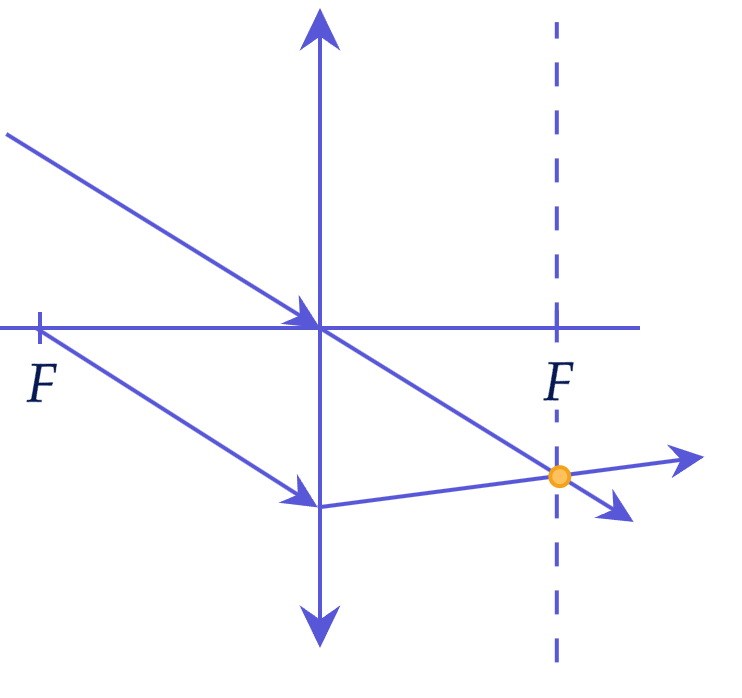

Изобразим ход лучей через линзу до установки плоскопараллельной пластинки:

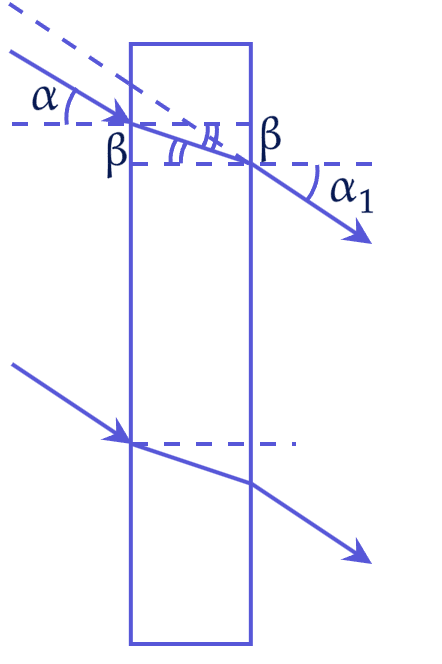

Проходя через плоскопараллельную пластинку, лучи будут преломляться.

Показатель преломления:
$n=\frac{\sin \alpha}{\sin \beta}$
$n>1\Rightarrow \alpha >\beta$
При выходе лучей из пластинки:
$\frac{\sin \beta}{\sin \alpha_1}=\frac{1}{n}$
Объединяя выражения, можно сделать вывод:
$\sin \alpha=\sin \alpha_1\Rightarrow \alpha=\alpha_1$
Луч выходит из плоскопараллельной пластинки под тем же углом, под которым он на нее падал. В результате прохождения через плоскопараллельную пластинку происходит параллельный сдвиг луча.

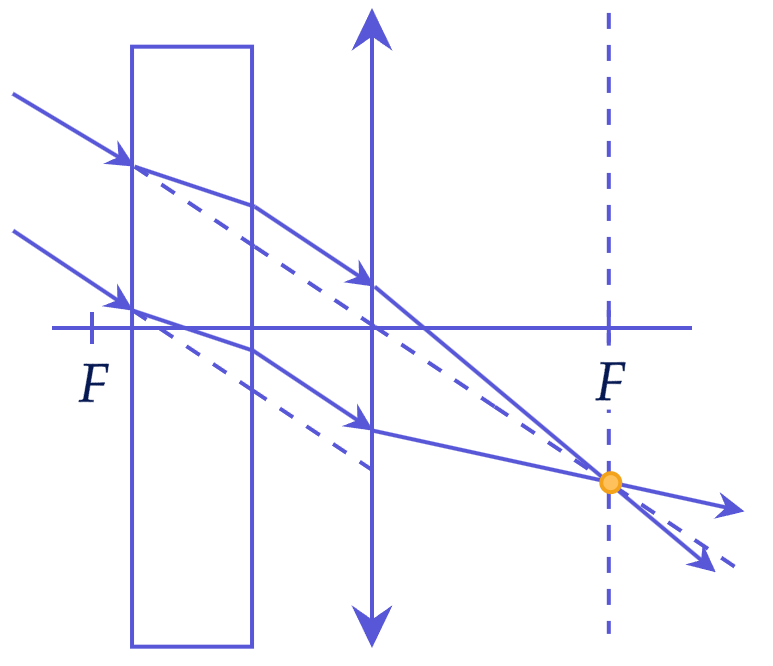

В результате сдвига лучи сместятся вверх. Поскольку угол падения лучей не изменился, пройдя через линзу, они соберутся в точке на фокальной плоскости. Таким образом, положение изображения источника, создаваемого линзой, не изменится.
