Задание 21 ЕГЭ по физике

Question

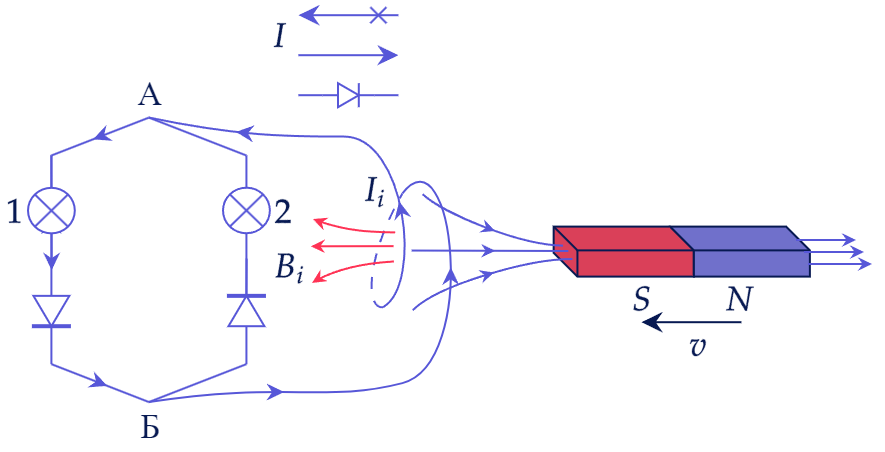

На рисунке ниже показана электрическая цепь, состоящая из двух лампочек, двух диодов и витка провода. Если к витку приближать южный полюс магнита, какая лампочка загорится? Ответ поясните, указав, какие явления и закономерности Вы использовали для объяснения. Диод пропускает ток только в одном направлении, как показано в верхней части рисунка.

Электромагнитная индукция, задание 21, рис.1

Accepted Answer

1) Линии магнитной индукции направлены согласно рисунку.
2) При движении магнита влево будет увеличиваться количество линий магнитных индукций, пронизывающих виток ($\uparrow Ф=\uparrow B\bot S$).
3) По правилу Ленца это приведет к возникновению индукционного тока, направленного согласно рисунку (также при определении использовалось правило правой руки).
4) Идеальный диод 1 подключен в прямом направлении движению тока, а диод 2 – в обратном. Значит загорится только лампочка 1.
