Задание 20 ОГЭ по физике

Question

Три проводника соединены, как показано на рисунке. Сопротивление проводников: $R_1=10\ \text{Ом},$ $R_2=5\ \text{Ом},$ $R_3=5\ \text{Ом}.$ Каково напряжение на проводнике $R_1,$ если амперметр показывает силу тока $2\ \text{А}?$

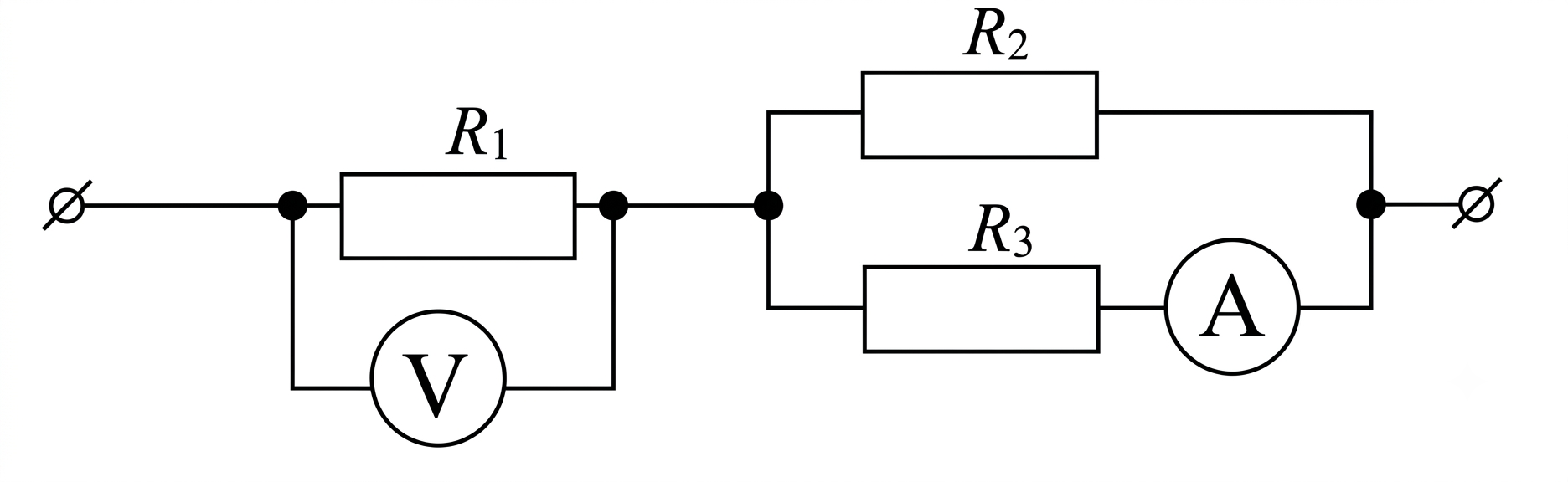

Электричество и магнетизм, задание 20, рис.1

Accepted Answer

$U_1=R_1I_1$
$U_2=U_3$
$I_1=I_2+I_3$
$I_1=2I_3$
$U_1=2I_3R_1=2\cdot2\cdot10=40\ \text{В}$
