Передача электроэнергии на расстояние и роль трансформатора

Рассмотрим гидроэлектростанцию (ГЭС), в которой вода крутит проводящую рамку, находящуюся в магнитном поле. Из-за вращения рамки, магнитный поток через неё изменяется и в рамке возникает ЭДС индукции, следовательно, рамка становится источником переменного тока:

$P_{\text{ист}}=I·{\xi }_i=I·U_{\text{ист}}$

Выразим значение силы тока:

$I=\frac{P_{\text{ист}}}{U_{\text{ист}}}$

У источника тока и проводов, соединяющих его с потребителем, есть некоторое сопротивление, которое можно считать внутренним, следовательно, мощность потерь будет равна:

$P_{\text{потерь}}=I^{2}r=\frac{P_{\text{ист}}^2}{U_{\text{ист}}^2}r$

Таким образом, мощность потерь зависит как от мощности источника, так и от внутреннего сопротивления. То есть при увеличении расстояния от станции до потребителя, потери будут возрастать, что негативно сказывается на стоимости электроэнергии. 100points.ru[i]

Решением этой проблемы занимался сербско-американский учёный Никола Тесла. Он обнаружил, что если многократно повысить напряжение на источнике, то мощность потерь резко снизится. Когда электричество доставлено к потребителю, значение напряжения необходимо уменьшить до бытовых значений. Для этой цели был изобретён трансформатор.

Трансформатор — это электромагнитное устройство, состоящее из 2-х обмоток, намотанных на сердечник. Он предназначен для того, чтобы понижать или повышать амплитудные значение напряжения и силы переменного тока без изменения частоты.

Таким образом существуют повышающие и понижающие трансформаторы. Понижающий трансформатор вы, наверняка, могли видеть возле своего дома, они расположены в трансформаторных будках. 100points.ru[i]

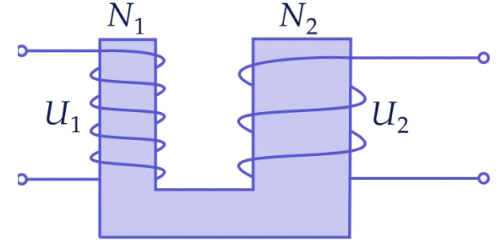

Рассмотрим принцип работы понижающего трансформатора, схема которого приведена на рисунке ниже: 100points.ru[i]

Так как трансформатор подключён к источнику переменного тока, то магнитный поток, пронизывающий обмотки, будет меняться. Напряжения на первичной и вторичной обмотках трансформатора по закону Фарадея будут равны:

$U_1=N_1\frac{\Delta \Phi }{\Delta t}$

$U_2=N_2\frac{\Delta \Phi }{\Delta t}$

Поделим второе уравнение на первое:

$\frac{U_2}{U_1}=\frac{N_2}{N_1}$

Так как $N_2$ меньше чем $N_1$, то это в данном случае это будет понижающий трансформатор. Данное отношение называется коэффициентом трансформации. 100points.ru[i]
