На рисунке изображён участок электрической цепи, состоящий из резисторов сопротивлением R, подключённых к ним амперметров А1 и А2 и ключа К. Определите, как изменятся при замыкании ключа К общее сопротивление цепи и показания амперметра А2, если напряжение на участке AB остаётся неизменным. Для каждой величины определите соответствующий характер изменения: 1) | увеличится 2) | уменьшится 3) | не изменится Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Общее сопротивление цепи | Показание амперметра А2

Б) После замыкания ключа ток пойдет по пути меньшего сопротивления - то есть через замкнутый ключ, первый амперметр и резистор выйдут из цепи, первый амперметр будет иметь нулевые показания (выбираем 2) А) Сопротивление уменьшится так как из цепи отключают резистор (выбираем 2)

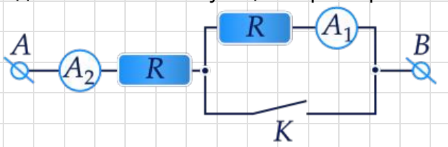

На рисунке изображён участок электрической цепи, состоящий из резисторов сопротивлением R, подключённых к ним амперметров \(А_1\) и \(A_2\) и ключа К. Определите, как изменятся при замыкании ключа К общее сопротивление цепи и показания амперметра \(А_1\), если напряжение на участке AB остаётся неизменным. Для каждой величины определите соответствующий характер изменения: увеличится уменьшится не изменится Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Общее сопротивление цепи | Показание амперметра \(А_1\)

Когда ключ разомкнут, ток протекает через оба резистора и амперметра. Когда мы замыкаем ключ, то образовывается участок с нулевым сопротивлением и весь ток проходит через участок с ключом, как будто мы убрали из цепи резистор \(R\) и амперметр \(A_1\) А) Общее сопротивление было равно: \(R_O=R+R\) А стало равно: \(R_O=R\) То есть общее сопротивление уменьшилось (выбираем 2) Б) А показания амперметра \(A_1\) уменьшились, так как изначально на нем были какие-то показания, а сейчас его как будто бы нет в цепи и он показывает \(0\) (выбираем 2)

На рисунке изображён участок электрической цепи, состоящий из резисторов сопротивлением \(R\), подключённых к ним амперметров \(А_1\) и \(А_2\) и ключа \(К\). Определите, как изменятся при замыкании ключа \(К\) общее сопротивление цепи и показания амперметра \(А_2\), если напряжение на участке AB остаётся неизменным. Для каждой величины определите соответствующий характер изменения: 1) увеличивается 2) уменьшается 3) не изменяется Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Общее сопротивление цепи | Показание амперметра \(А_2\)

Решение: А) При замыкании ключа К у тока появляется путь с нулевым сопротивлением, поэтому весь ток протекает через ключ. До замыкания ключа общее сопротивление в цепи было равно сумме сопротивлений двух резисторов, после же замыкания ключа правый резистор перестал участвовать в цепи и общее сопротивление в ней стало равно сопротивлению только правого резистора, а значит, общее сопротивление цепи уменьшилось (выбираем 2) Б) Амперметр 2 показывает общую силу тока в цепи, а по закону Ома: \(\uparrow I=\frac{U}{\downarrow R}\) С уменьшением суммарного сопротивления цепи сила тока в ней увеличивается (выбираем 1)

Синий луч света переходит из воздуха в стекло. Как изменяются при этом скорость распространения света и частота световой волны? Для каждой величины определите соответствующий характер изменения: 1) | увеличивается 2) | уменьшается 3) | не изменяется Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Скорость распространения света | Частота световой волны

А) Известно, что при переходе из менее плотной (стекло) среды в более плотную среды (воздух) скорость уменьшается (выбираем 2) Б) Частота при переходе из среды в среду не изменяется (выбираем 3)

Предмет, находящийся за двойным фокусным расстоянием линзы, переместили дальше от двойного фокусного расстояния. Как при этом изменились расстояние между линзой и изображением предмета и оптическая сила линзы? Для каждой величины определите соответствующий характер изменения: увеличивается уменьшается не изменяется Запишите в таблицу выбранные цифры для каждой физической величины. Цифры в ответе могут повторяться. Расстояние между линзой и изображением предмета | Оптическая сила линзы

А) Посчитаем расстояние между линзой и изображением предмета через формулу тонкой линзы: \(S=\frac{Fa}{a-F}\) \(a\) - расстояние от предмета до линзы, \(F\) - фокусное расстояние. Очевидно, что расстояние между линзой и изображением предмета уменьшается (выбираем 2) Б) Оптическая сила линзы зависит только от фокусного расстояния. Следовательно, т.к. оно не меняется, то оптическая сила линзы также не меняется (выбираем 3)
