Банк заданий
ОГЭ по физике

Используя осветитель с моделью предмета, направляющую, линзу 2 и экран, соберите оптическую установку для изучения свойств изображения, полученного с помощью собирающей линзы 2. Получите изображение предмета, расположенного на расстоянии 8 см от линзы. Абсолютная погрешность измерения расстояния равна ±2 мм.

В бланке ответов № 2:

1) сделайте рисунок экспериментальной установки, указав ход лучей в линзе;

2) укажите результаты измерения расстояния от предмета до линзы
и расстояния от линзы до изображения с учётом абсолютной погрешности измерения;

3) сформулируйте вывод о свойствах изображения (мнимое или действительное, уменьшенное или увеличенное, прямое или перевёрнутое).

Используя собирающую линзу 1, экран, лампу на подставке, источник тока, соединительные провода, ключ, линейку, соберите экспериментальную установку для исследования свойств изображения, полученного с помощью собирающей линзы от лампы, расположенной от центра линзы на расстоянии 30 см. Абсолютную погрешность измерения расстояний с помощью линейки принять равной 4 мм.

В бланке ответов:

1) сделайте схематический рисунок экспериментальной установки для наблюдения изображения лампы, полученного с помощью собирающей линзы;

2) передвигая экран, получите чёткое изображение лампы и запишите результаты измерения расстояний от лампы до линзы и от линзы до экрана с учётом абсолютной погрешности измерения;

3) сформулируйте вывод о свойствах изображения (мнимое или действительное, уменьшенное или увеличенное, прямое или перевёрнутое).

Прочитайте текст и вставьте на места пропусков слова (словосочетания) из приведённого списка.

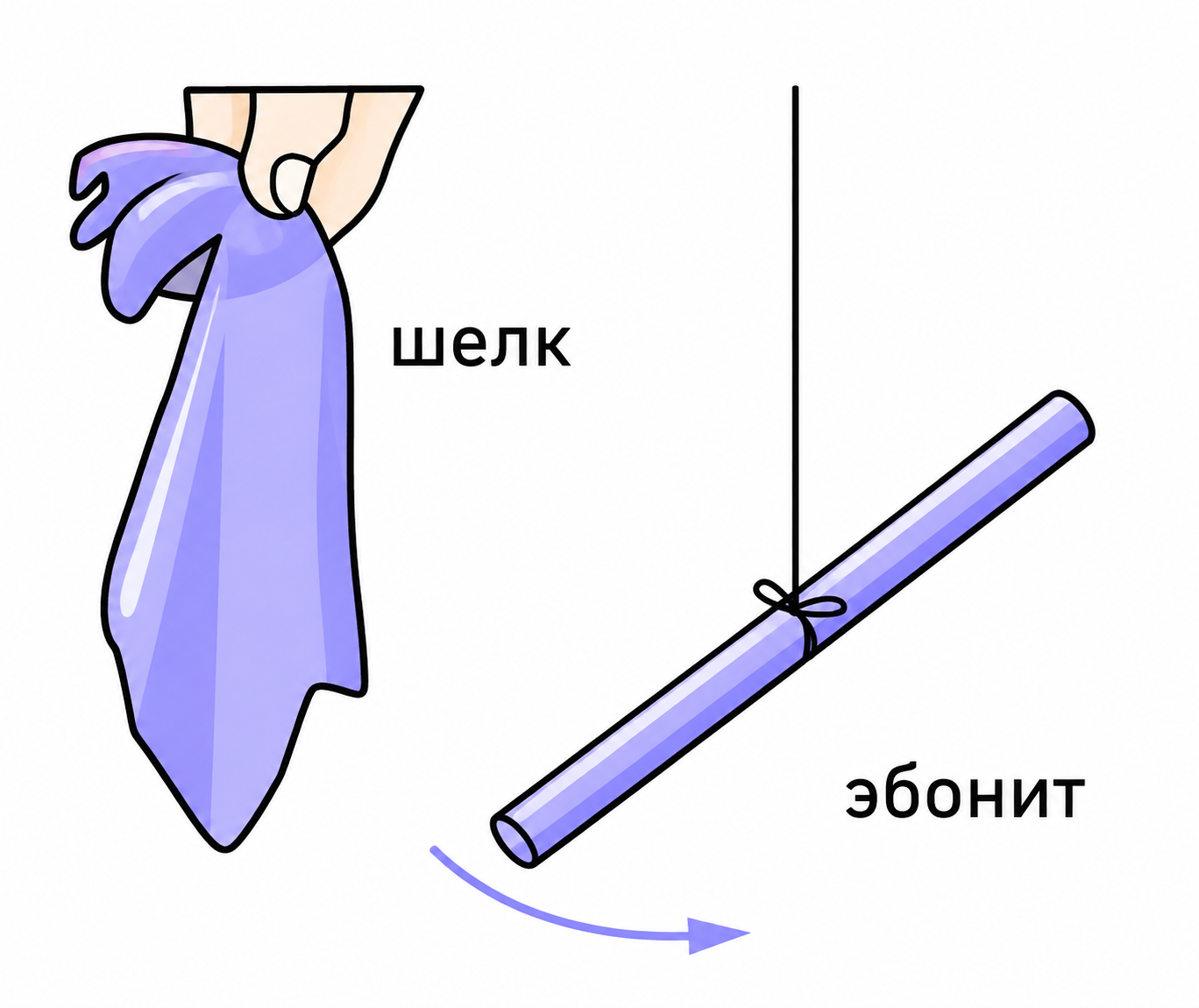

К висящей на нити эбонитовой палочке подносят, не касаясь ее, отрицательно заряженный шёлковый платок. При этом палочка начинает (А)__________ (см. рис.).

Это объясняется явлением (Б)__________.  Такой характер  взаимодействия присущ (В)__________ заряженным телам, следовательно, эбонитовая палочка имеет (Г)__________ заряд.

Список слов и словосочетаний:
1) магнитное взаимодействие
2) взаимодействие заряженных тел
3) положительный
4) отрицательный
5) одноимённо
6) разноимённо
7) совершать колебания
8) отталкиваться от платка

Запишите в таблицу выбранные цифры под соответствующими буквами.

Используя собирающую линзу 2, экран, лампу на подставке, источник тока, соединительные провода, ключ, линейку, соберите экспериментальную установку для исследования свойств изображения, полученного с помощью собирающей линзы от лампы, расположенной от центра линзы на расстоянии 15 см. Абсолютную погрешность измерения расстояний с помощью линейки принять равной 4 мм.

В бланке ответов:

1) сделайте схематический рисунок экспериментальной установки для наблюдения изображения лампы, полученного с помощью собирающей линзы;

2) передвигая экран, получите чёткое изображение лампы и запишите результаты измерения расстояний от лампы до линзы и от линзы до экрана с учётом абсолютной погрешности измерения;

3) сформулируйте вывод о свойствах изображения (мнимое или действительное, уменьшенное или увеличенное, прямое или перевёрнутое).

Прочитайте текст и вставьте на места пропусков слова (словосочетания) из приведённого списка.

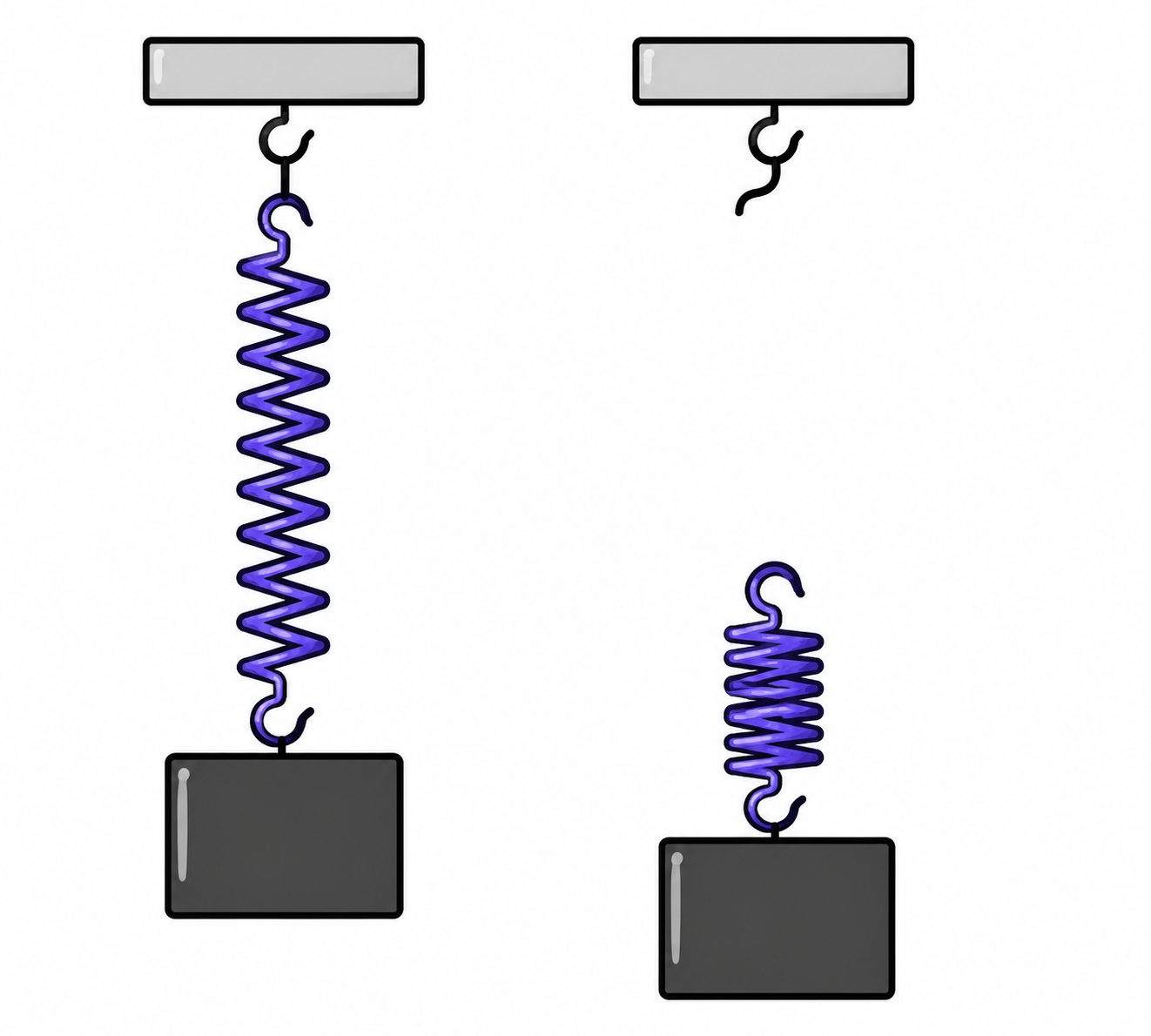

Верхний конец пружины с помощью нити прикрепим к неподвижной опоре, а к нижнему концу подвесим груз (см. рисунок). Под действием силы тяжести груз начинает двигаться вниз. Пружина при этом растягивается, сила упругости, действующая на груз, увеличивается до тех пор, пока не
(А)__________ силу тяжести.

Перережем нить, которая связывает пружину с опорой. Пружина и тело (Б)__________, при этом растяжение пружины уменьшается. Это означает, что груз не действует на подвес, т. е. вес груза равен (В)__________. Следовательно, груз находится в состоянии (Г)__________.  Сила тяжести при этом никуда не исчезла и заставляет тело падать на Землю.

Список слов и словосочетаний:
1) невесомость
2) перегрузка
3) превысить
4) уравновесить
5) сила тяжести
6) нуль
7) свободно падают
8) равномерно двигаются

Запишите в таблицу выбранные цифры под соответствующими буквами.
