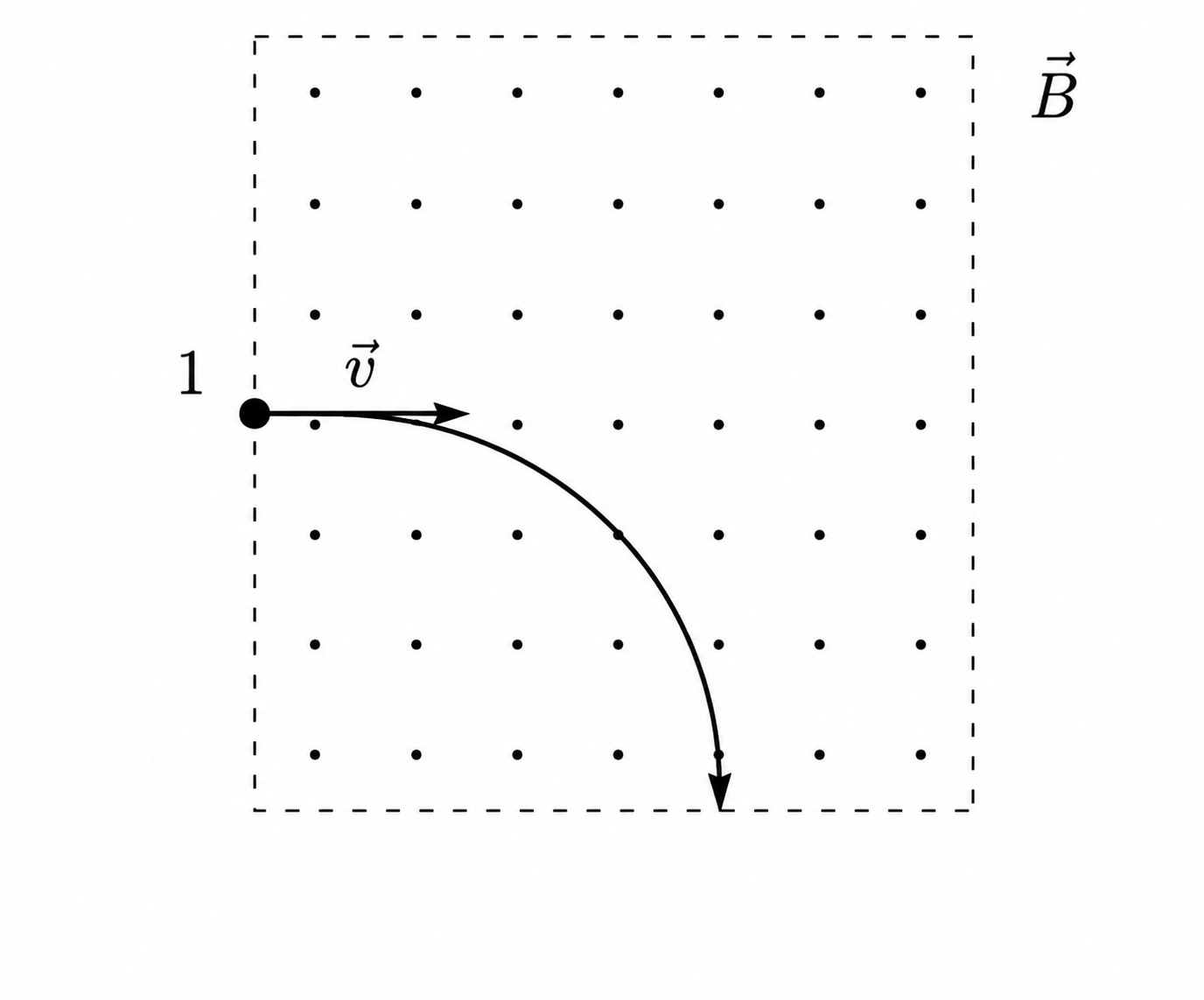

Положительно заряженные ионы, вылетевшие из источника, попадают сначала в область электрического поля с разностью потенциалов U, а затем в однородное магнитное поле, вектор индукции которого ($\vec{B}$) перпендикулярен скорости их движения (см. рис.).

Из приведённого ниже списка выберите все верные утверждения, характеризующие движение ионов. Запишите цифры, под которыми они указаны.

1) В электрическом поле ионы ускоряются, а магнитное поле на них не действует, так как скорость иона перпендикулярна направлению вектора магнитной индукции.

2) В магнитном поле ионы движутся по окружности, радиус которой зависит от их скорости.

3) Период обращения иона по окружности в магнитном поле тем больше, чем больше скорость иона.

4) Если увеличить разность потенциалов$U$в 4 раза, то скорость, с которой ион влетает в магнитное поле, увеличится в 2 раза (если пренебречь начальной кинетической энергией иона).

5) При движении иона в магнитном поле сила Лоренца не совершает работы.

На рисунке приведены графики зависимости силы тока в фехралевых проволоках одинаковой длины от напряжения на их концах.

Из приведённого ниже списка выберите все верные утверждения, описывающие этот процесс. Запишите цифры, под которыми они указаны.

1) Сопротивление проволоки № 2 равно$2\ Ом.$

2) Если эти проволоки подключить параллельно, то большее количество теплоты выделится в проволоке № 3.

3) Сопротивление проволоки № 3 равно$8\ Ом.$

4) Площадь поперечного сечения проволоки № 2 больше площади поперечного сечения проволоки № 1.

5) Площадь поперечного сечения проволоки № 2 больше площади поперечного сечения проволоки № 3.

На рисунке приведены графики зависимости силы тока в фехралевых проволоках одинаковой площади поперечного сечения от напряжения на их концах.

Из приведённого ниже списка выберите все верные утверждения, описывающие этот процесс. Запишите цифры, под которыми они указаны.

1) Удельное сопротивление проволоки № 2 равно удельному сопротивлению проволоки № 1.

2) Сопротивление проволоки № 2 равно$0,25\ Ом.$

3) Длина проволоки № 1 больше длины проволоки № 2.

4) Сопротивление проволоки № 1 равно$2\ Ом.$

5) Если эти проволоки подключить последовательно, то большее количество теплоты выделится в проволоке № 1.

Контейнер с радиоактивным веществом помещают в магнитное поле, в результате чего пучок радиоактивного излучения распадается на три компоненты (см. рис.). Магнитное поле направлено перпендикулярно плоскости рисунка к наблюдателю.

Из приведённого ниже списка выберите все верные утверждения, описывающие этот процесс. Запишите цифры, под которыми они указаны.

1) Компонента 3 представляет собой поток отрицательно заряженных частиц.

2) Компонента 2 не имеет электрического заряда.

3) Если магнитное поле направить относительно плоскости рисунка влево, то пучок радиоактивного излучения разделяться на компоненты не будет.

4) В магнитном поле модуль скорости движения заряженных частиц не изменяется, меняется только направление их движения.

5) Компонента 1 представляет собой поток электронов.

Контейнер с радиоактивным веществом помещают в магнитное поле, в результате чего пучок радиоактивного излучения распадается на три компоненты (см. рис.). Магнитное поле направлено перпендикулярно плоскости рисунка от наблюдателя.

Из приведённого ниже списка выберите все верные утверждения, описывающие этот процесс. Запишите цифры, под которыми они указаны.

1) Компонента 3 представляет собой поток отрицательно заряженных частиц.

2) Компонента 1 не имеет электрического заряда.

3) Если магнитное поле направить вертикально вверх, то разделить пучок радиоактивного излучения на компоненты не получится.

4) В магнитном поле изменяется модуль скорости движения заряженных частиц.

5) Компонента 1 представляет собой поток электронов.

В идеальном колебательном контуре происходят свободные электромагнитные колебания. В таблице показано, как изменялась сила тока в колебательном контуре с течением времени.

Из приведённого ниже списка выберите все верные утверждения о процессе, происходящем в контуре. Запишите цифры, под которыми они указаны.

1) В начальный момент энергия магнитного поля катушки равна энергии конденсатора.

2) С$8й$по$16ю\ мс$заряд на конденсаторе рос.

3) В момент$t = 8\ мс$энергия конденсатора максимальна.

4) В момент$t = 16\ мс$энергия магнитного поля катушки максимальна.

5) Период колебаний энергии магнитного поля катушки равен$32\ мс.$

В идеальном колебательном контуре происходят свободные электромагнитные колебания. В таблице показано, как изменялась сила тока в колебательном контуре с течением времени.

Из приведённого ниже списка выберите все верные утверждения о процессе, происходящем в контуре. Запишите цифры, под которыми они указаны.

1) В начальный момент энергия магнитного поля катушки максимальна.

2) С$12$по$20\ мс$заряд на конденсаторе достиг своего максимума.

3) В момент$t = 8\ мс$энергия катушки минимальна.

4) В момент$t = 16\ мс$энергия конденсатора максимальна.

5) Период колебаний энергии магнитного поля катушки равен$16\ мс.$

В мерный стакан налита вода (см. рис.). Укажите объём воды с учётом погрешности измерения, учитывая, что погрешность составляет половину цены деления мерного стакана. Ответ выразите в миллилитрах. В ответе запишите значение и погрешность слитно без пробела.

В мерный стакан налита вода. Укажите объём воды с учётом погрешности измерения, учитывая, что погрешность составляет половину цены деления мерного стакана (см. рис.). Ответ выразите в миллилитрах. В ответе запишите значение и погрешность слитно без пробела.

При помощи вольтметра измерялось напряжение на участке цепи (см. рис.). Чему равно напряжение, измеренное при помощи этого вольтметра? Погрешность прибора равна половине цены его деления. Ответ выразите в вольтах. В ответе запишите значение и погрешность слитно без пробела.

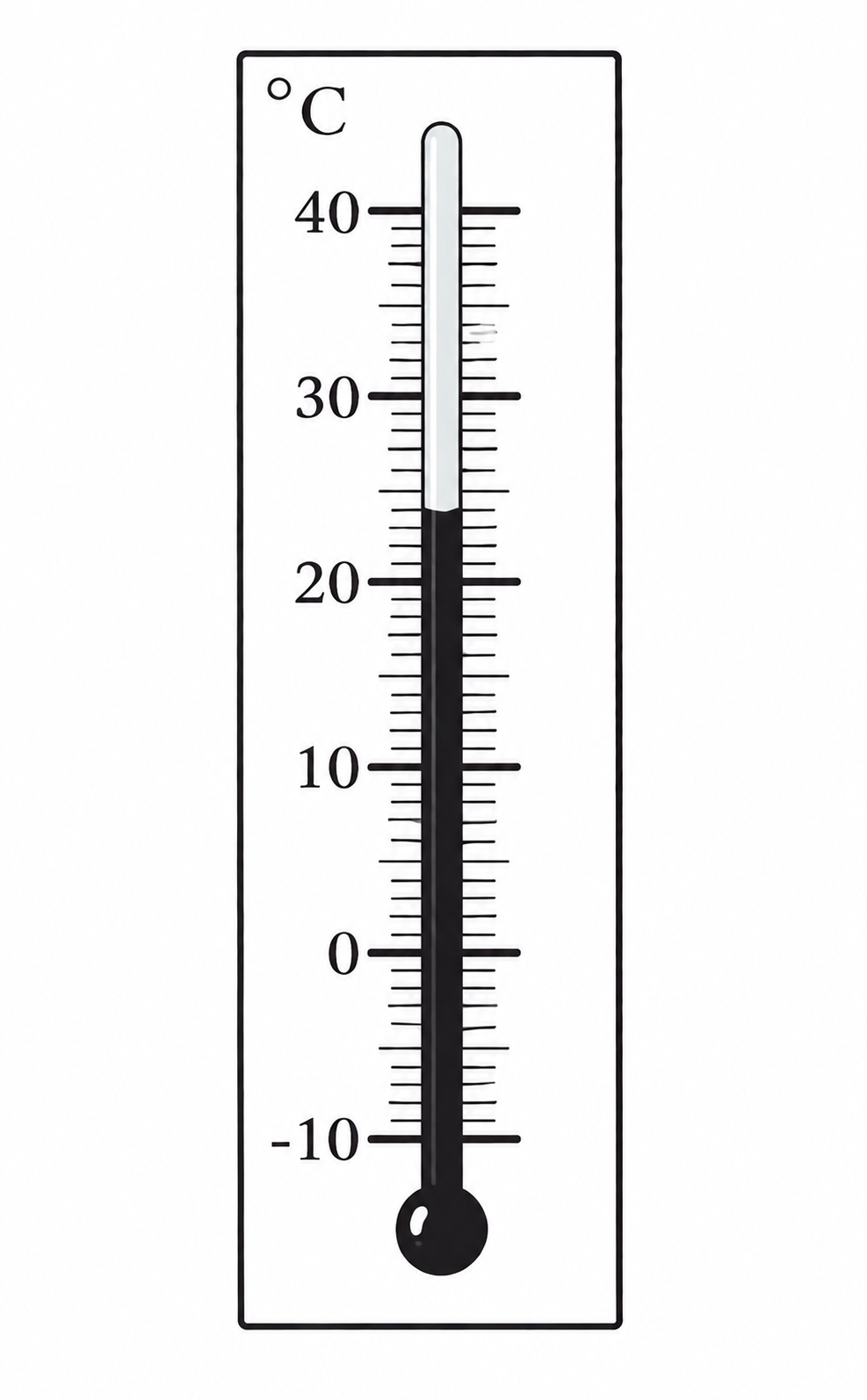

При помощи термометра была измерена температура воздуха в помещении (см. рис.). Чему равна температура по результатам измерения? Погрешность измерения температуры равна цене деления термометра. Ответ выразите в градусах по Цельсию. В ответе запишите значение и погрешность слитно без пробела.

При помощи термометра была измерена температура воздуха в помещении (см. рис.). Чему равна температура по результатам измерения? Погрешность измерения температуры равна половине цены деления термометра. Ответ выразите в градусах по Цельсию. В ответе запишите значение и погрешность слитно без пробела.

Каковы показания секундомера, если погрешность прямого измерения равна цене деления? (см. рис). Ответ выразите в секундах. В ответе запишите значение и погрешность слитно без пробела.

Каковы показания амперметра, если погрешность измерения равна цене деления прибора? (см. рис.). Ответ выразите в Амперах. В ответе запишите значение и погрешность слитно без пробела.

Каковы показания вольтметра, если погрешность измерения равна цене деления прибора? (см. рис.). Ответ выразите в Вольтах. В ответе запишите значение и погрешность слитно без пробела.

Каковы показания термометра, если погрешность измерения равна цене деления прибора? (см. рис.). Ответ выразите в градусах по Цельсию. В ответе запишите значение и погрешность слитно без пробела.

Каковы показания барометра, если погрешность измерения равна цене деления прибора? (см. рис.). Ответ выразите в Гектопаскалях. В ответе запишите значение и погрешность слитно без пробела.

На стене сауны находится прибор, измеряющий температуру и влажность воздуха (см. рис.). Чему равна относительная влажность воздуха в сауне? Погрешность равна половине цены деления соответствующей шкалы прибора. Ответ выразите в процентах. В ответе запишите значение и погрешность слитно без пробела.

На стене классной комнаты прикреплён термометр (см. рис.). Чему равна температура воздуха в комнате? Погрешность измерения равна цене деления шкалы прибора. Ответ выразите в градусах по Цельсию. В ответе запишите значение и погрешность слитно без пробела.

В сауне находится прибор, показывающий температуру и относительную влажность воздуха (см. рис.). Чему равна температура воздуха в сауне? Погрешность измерения температуры равна половине цены деления соответствующей шкалы прибора. Ответ выразите в градусах по Цельсию. В ответе запишите значение и погрешность слитно без пробела.

Определите силу тока в цепи по показаниям амперметра. Погрешность измерения равна половине цены деления шкалы (см. рис.). Ответ выразите в Амперах. В ответе запишите значение и погрешность слитно без пробела.

При помощи вольтметра измеряется напряжение в некоторой электрической цепи. Вольтметр изображён на рисунке. Чему равно напряжение в цепи, если погрешность прямого измерения напряжения составляет половину цены деления вольтметра? Ответ выразите в Вольтах. В ответе запишите значение и погрешность слитно без пробела.

Какой объём в мензурке занимает налитая в неё вода (см. рис.), если погрешность измерения равна половине цены деления? Ответ выразите в миллилитрах. В ответе запишите значение и погрешность слитно без пробела.

При помощи миллиамперметра измеряется ток в некоторой электрической цепи. Миллиамперметр изображён на рисунке. Чему равна сила тока в цепи, если погрешность прямого измерения тока составляет половину цены деления миллиамперметра? Ответ выразите в миллиАмперах. В ответе запишите значение и погрешность слитно без пробела.

При помощи вольтметра измеряется напряжение в некоторой электрической цепи. Вольтметр изображён на рисунке. Чему равно напряжение в цепи, если погрешность прямого измерения напряжения составляет половину цены деления вольтметра? Ответ выразите в Вольтах. В ответе запишите значение и погрешность слитно без пробела.
