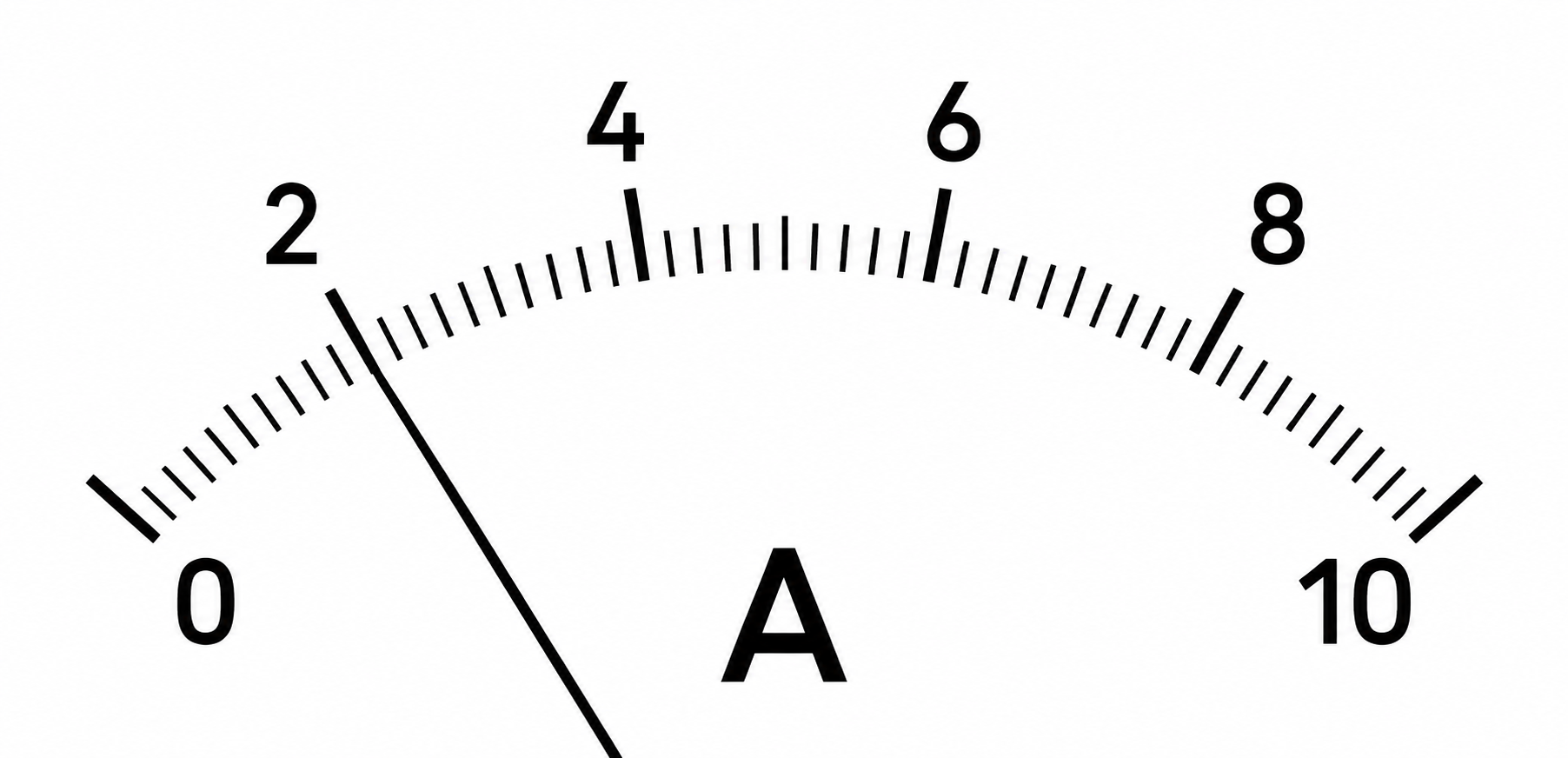

Силу тока в электрической цепи измеряют с помощью амперметра. Укажите цену деления и предел измерения амперметра, шкала которого представлена на рисунке.

1) $0,1\ А;\ 2\ А$

2) $0,1\ А;\ 10\ А$

3) $0,2\ А;\ 2\ А$

4) $0,2\ А;\ 10\ А$

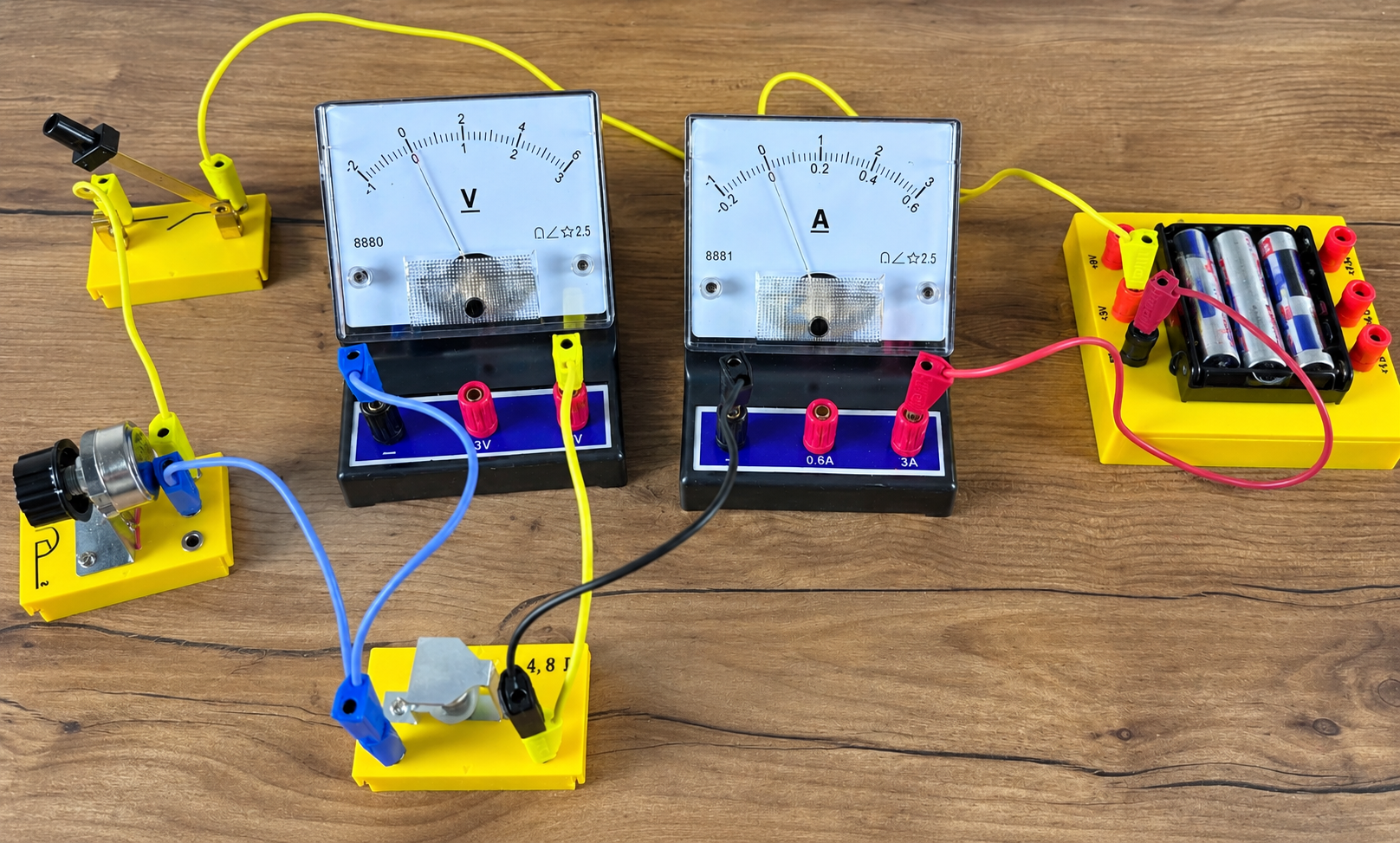

Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке.

Какие измерительные приборы включены в электрическую цепь правильно?

1) Только амперметр

2) Только вольтметр

3) И амперметр, и вольтметр включены правильно

4) И амперметр, и вольтметр включены неправильно

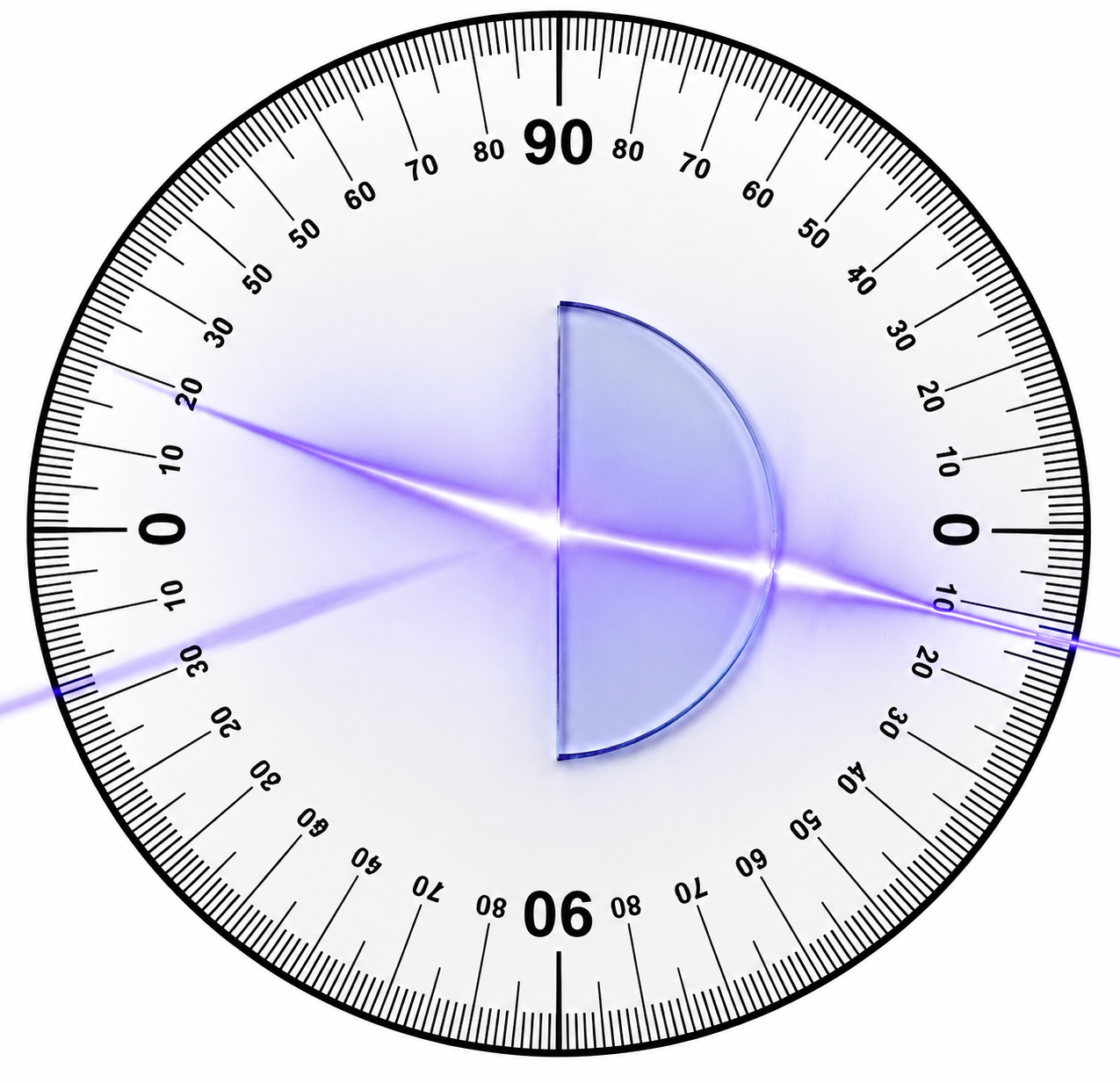

На границе воздух-стекло световой луч частично отражается, частично преломляется (см. рисунок).

Угол отражения равен примерно

1) $85°$

2) $60°$

3) $30°$

4) $20°$

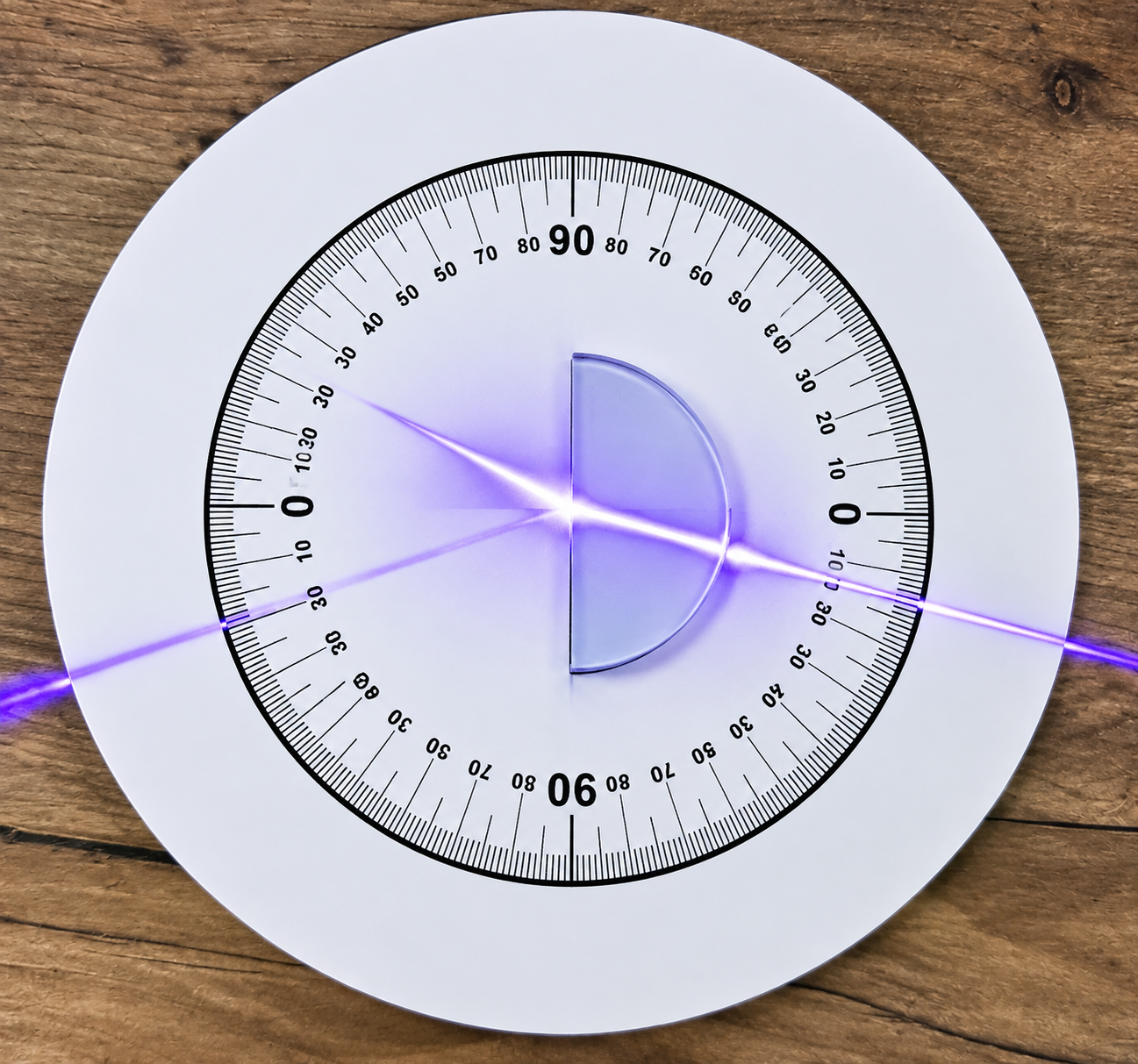

На границе воздух-стекло световой луч частично отражается, частично преломляется (см. рисунок).

Угол преломления равен примерно

1) $80°$

2) $70°$

3) $35°$

4) $20°$

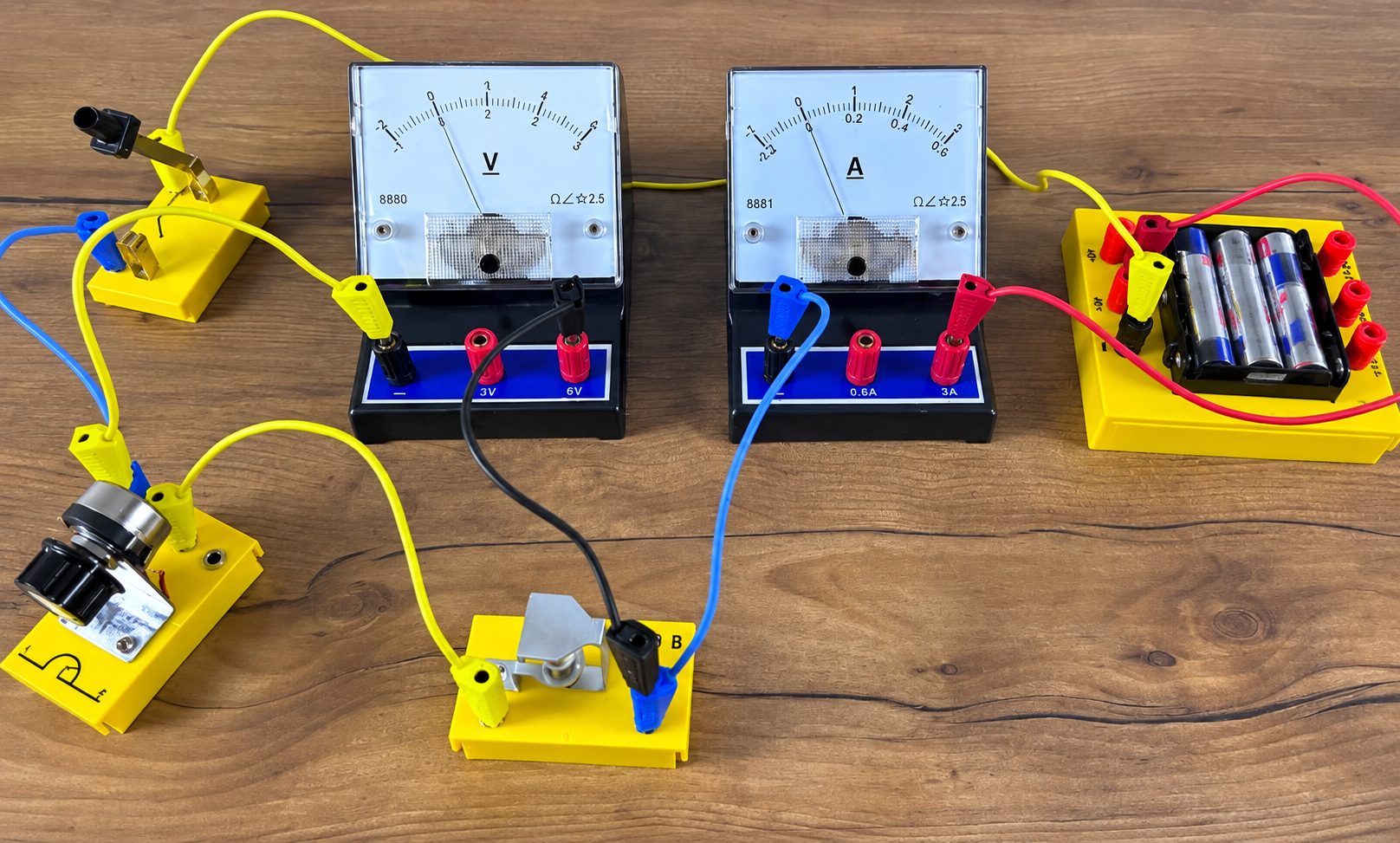

Для измерения силы тока, проходящего через лампу, и электрического напряжения на лампе ученик собрал электрическую цепь, представленную на рисунке.

Какие измерительные приборы включены в электрическую цепь правильно?

1) Только амперметр

2) Только вольтметр

3) И амперметр, и вольтметр включены правильно

4) И амперметр, и вольтметр включены неправильно
