Банк заданий
ОГЭ по физике

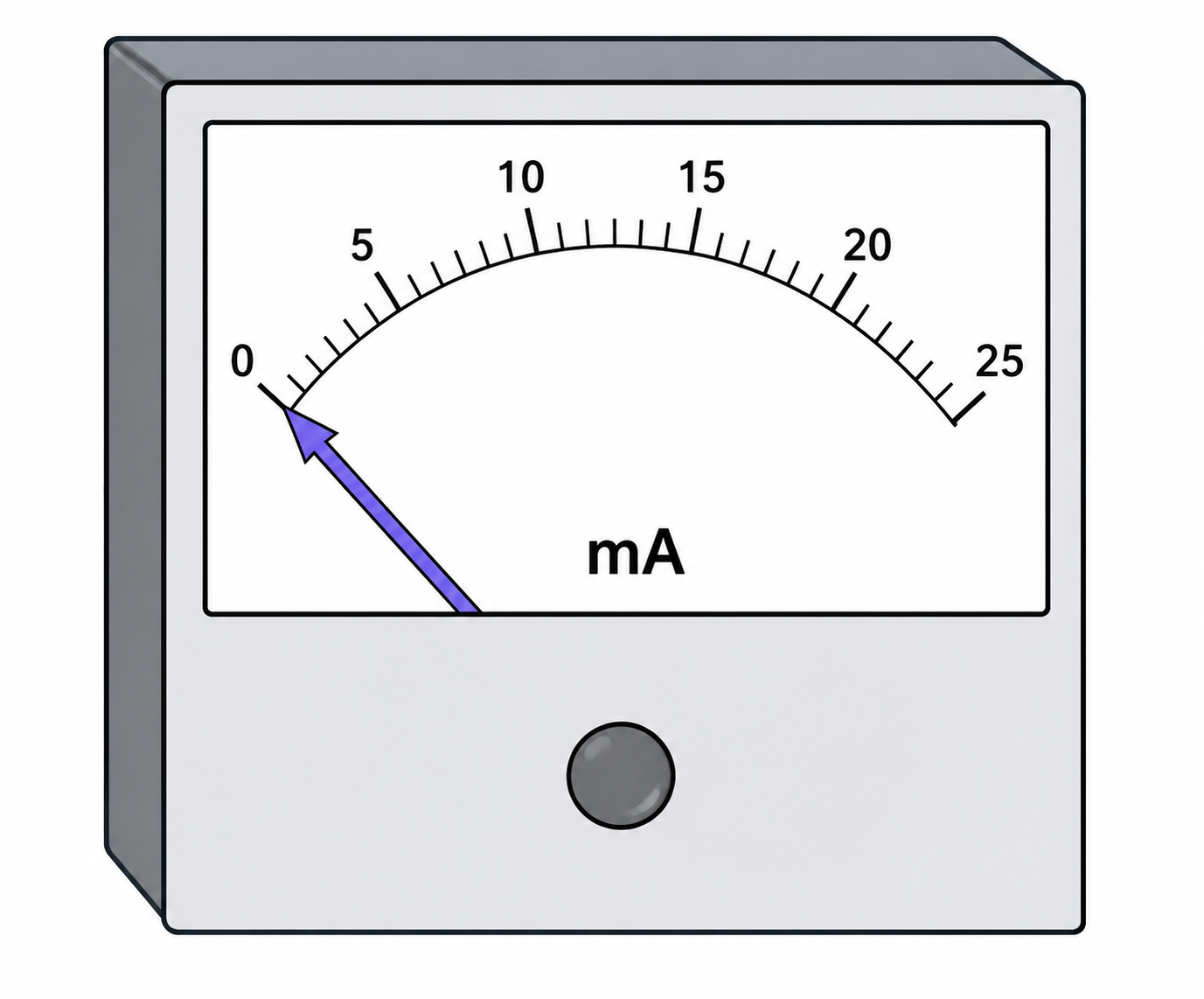

Цена деления и предел измерения миллиамперметра (см. рисунок) равны соответственно

1) $25\ А;\ 1\ А$

2) $1\ мА;\ 25\ мА$

3) $10\ А;\ 50\ А$

4) $50\ мА;\ 10\ мА$

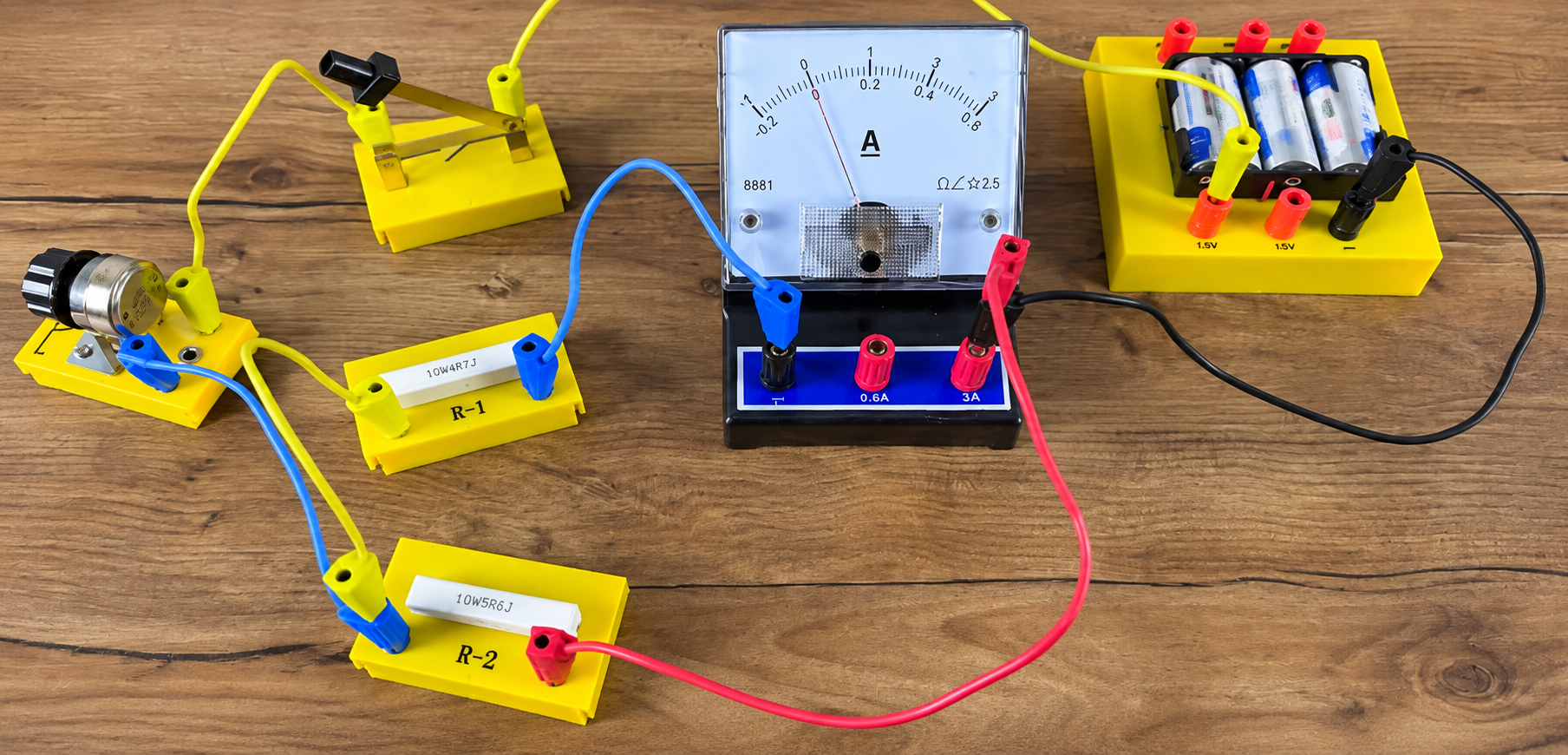

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

1) При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат$R.$

2) При замыкании ключа амперметр покажет общую силу электрического тока, протекающего через резисторы$R_1\ и\ R_2.$

3) При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор$R_2.$

4) Амперметр включён в электрическую цепь с нарушением полярности подключения.

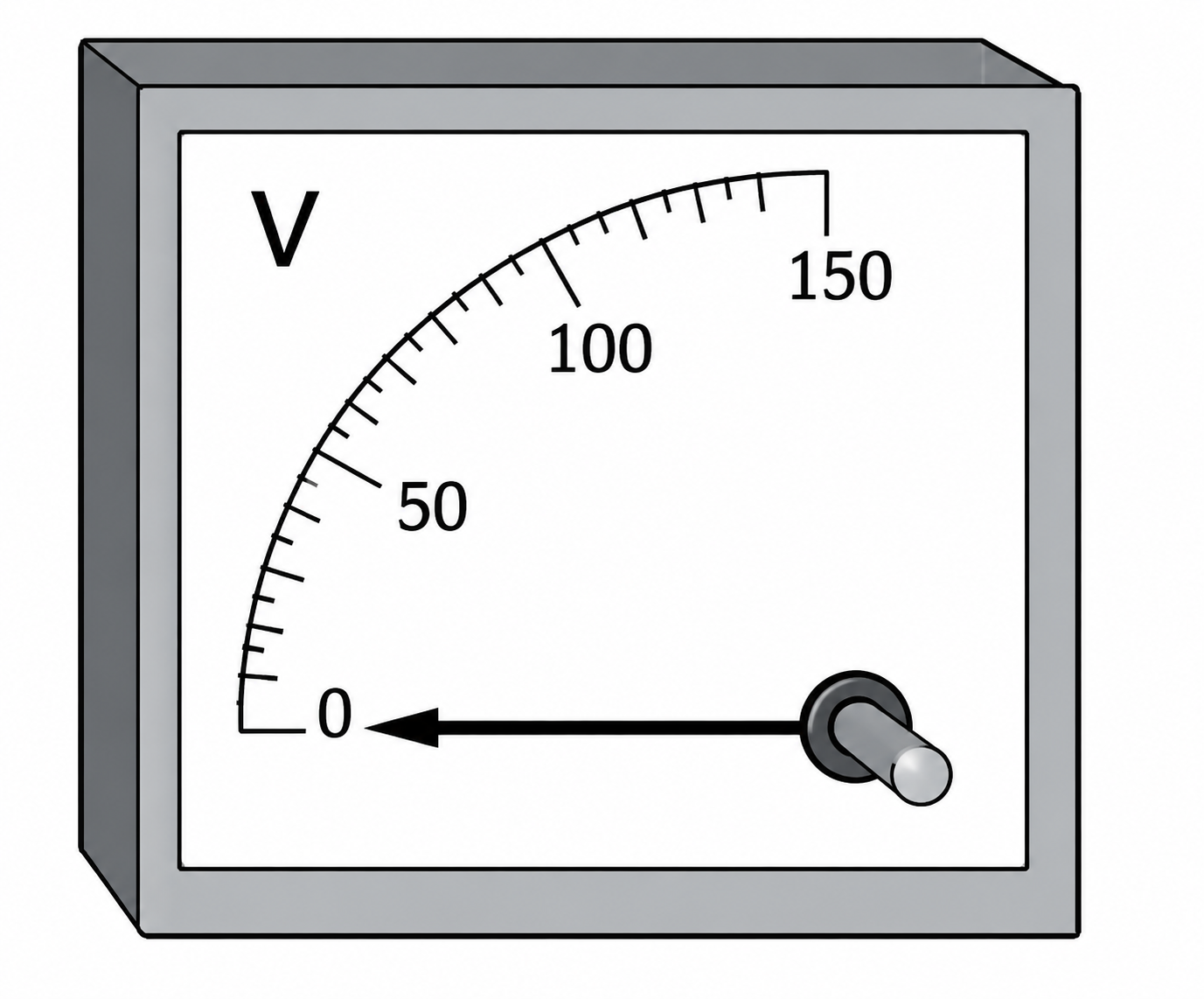

Цена деления и предел измерения вольтметр (см. рисунок) равны соответственно

1) $10\ В;\ 150\ В$

2) $150\ В;\ 50\ В$

3) $50\ В;\ 150\ В$

4) $5\ В;\ 150\ В$

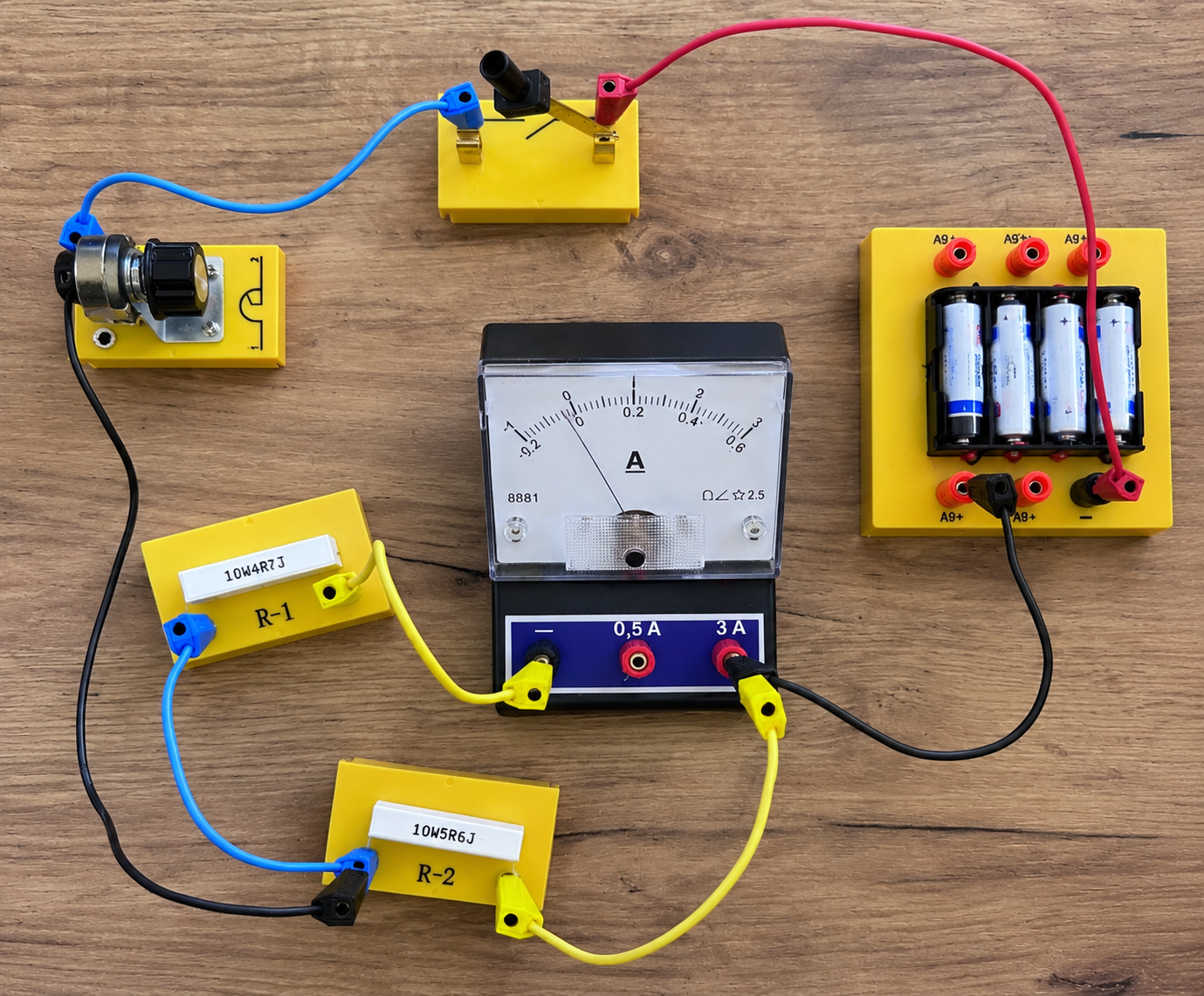

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

1) При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат$R.$

2) При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор$R_1.$

3) При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор$R_2.$

4) Амперметр включён в электрическую цепь с нарушением полярности подключения.

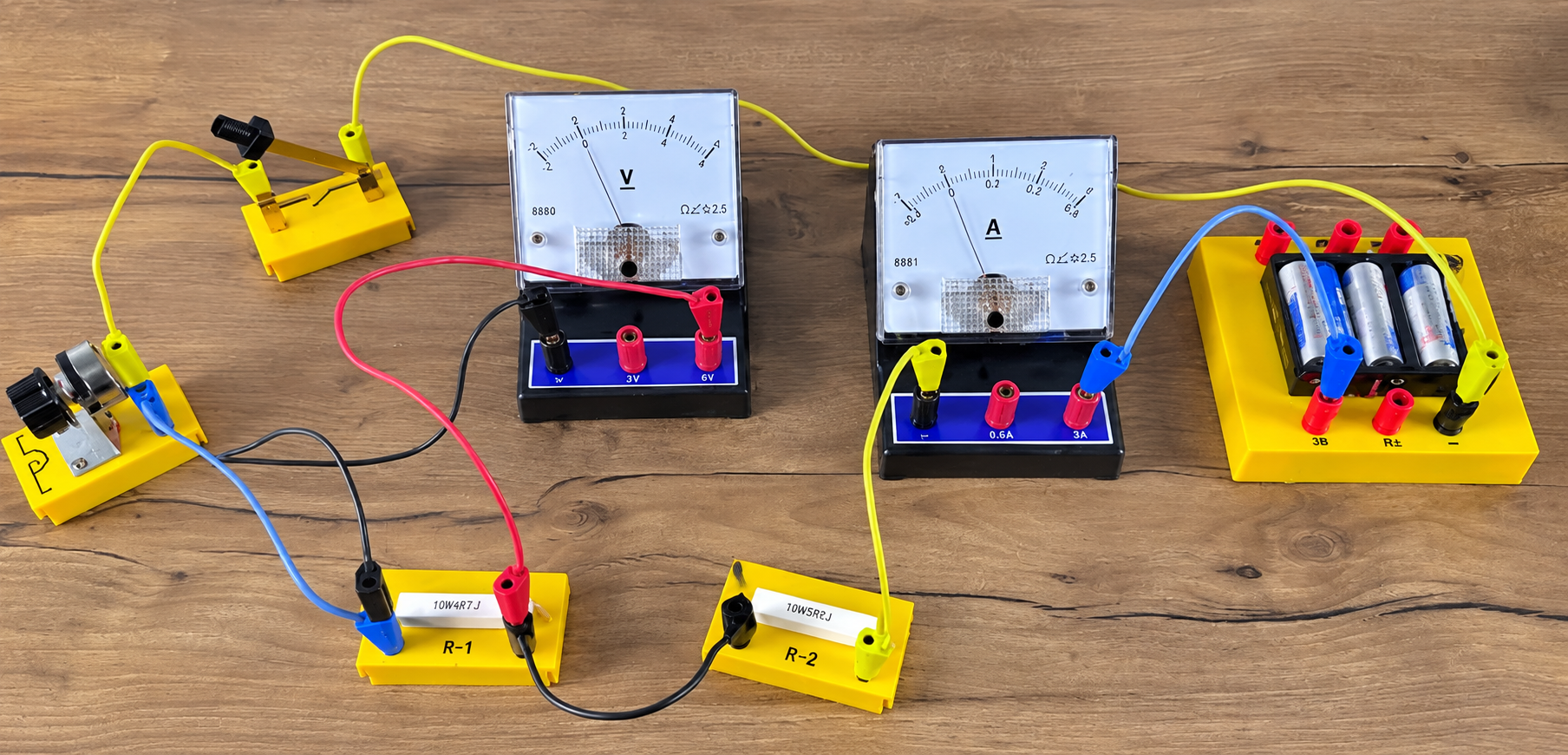

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

1) При замыкании ключа амперметр покажет силу тока, протекающего через реостат$R.$

2) При замыкании ключа вольтметр покажет электрическое напряжение на реостате$R.$

3) Вольтметр включён в цепь с нарушением полярности подключения.

4) Амперметр включён в цепь с нарушением полярности подключения.
