Банк заданий
ОГЭ по физике

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

1) При замыкании ключа амперметр покажет силу тока, протекающего через вольтметр.

2) При замыкании ключа вольтметр покажет электрическое напряжение на резисторе$R_2.$

3) При замыкании ключа вольтметр покажет электрическое напряжение на реостате$R.$

4) При замыкании ключа амперметр покажет силу тока, протекающего через резистор$R_1.$

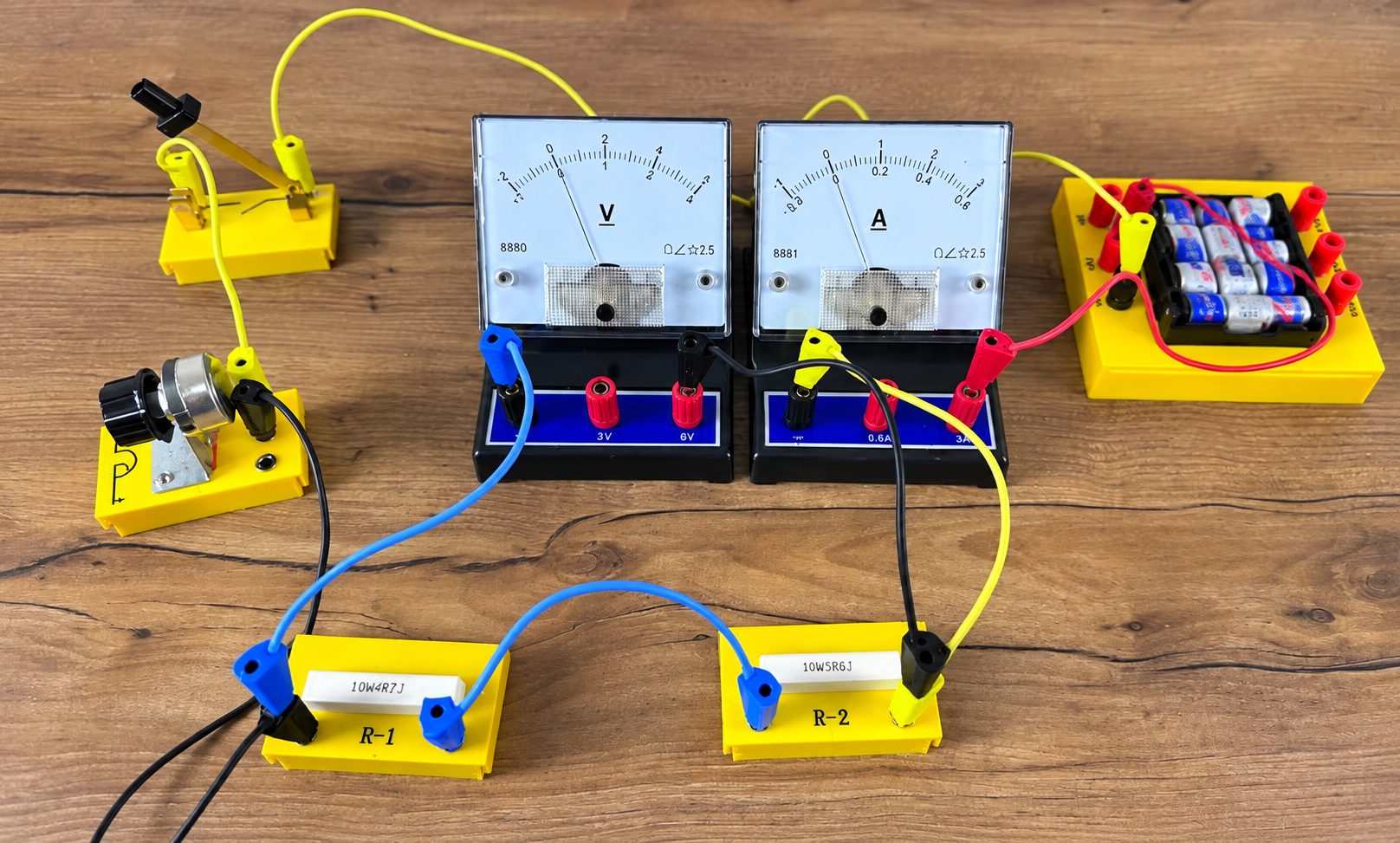

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

1) Вольтметр включён в электрическую цепь с нарушением полярности подключения.

2) При замыкании ключа вольтметр покажет электрическое напряжение на резисторе$R_2.$

3) При замыкании ключа вольтметр покажет общее электрическое напряжение на резисторах$R_1\ и\ R_2.$

4) Амперметр включён в электрическую цепь с нарушением полярности подключения.

Для измерения электрического сопротивления лампы ученик собрал электрическую цепь. Какие измерительные приборы, изображённые на рисунке, включены в электрическую цепь правильно?

1) Только амперметр

2) Только вольтметр

3) И амперметр, и вольтметр включены правильно

4) И амперметр, и вольтметр включены неправильно

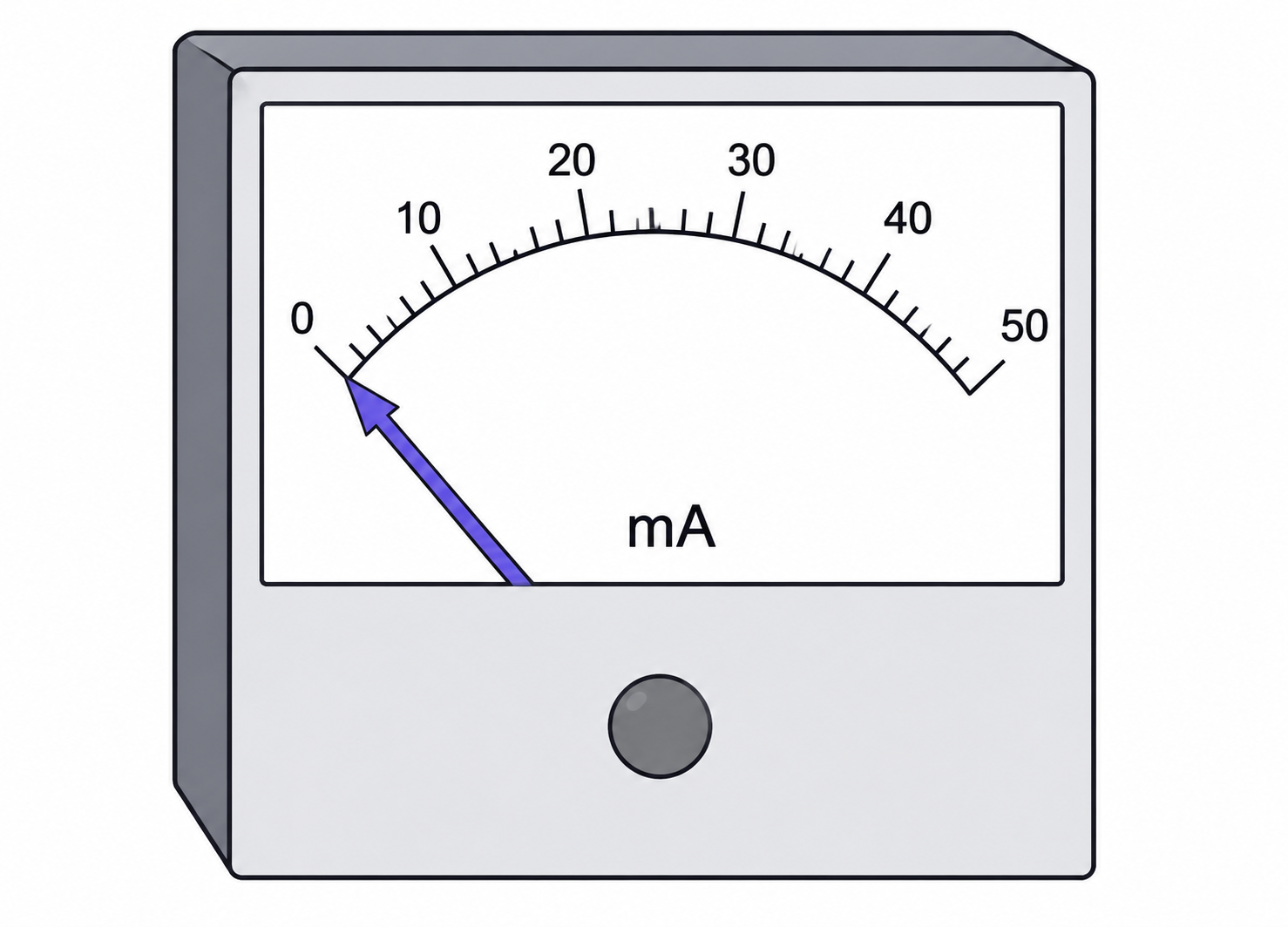

Цена деления и предел измерения миллиамперметра (см. рисунок) равны соответственно

1) $50\ А;\ 2\ А$

2) $2\ мА;\ 50\ мА$

3) $10\ А;\ 50\ А$

4) $50\ мА;\ 10\ мА$

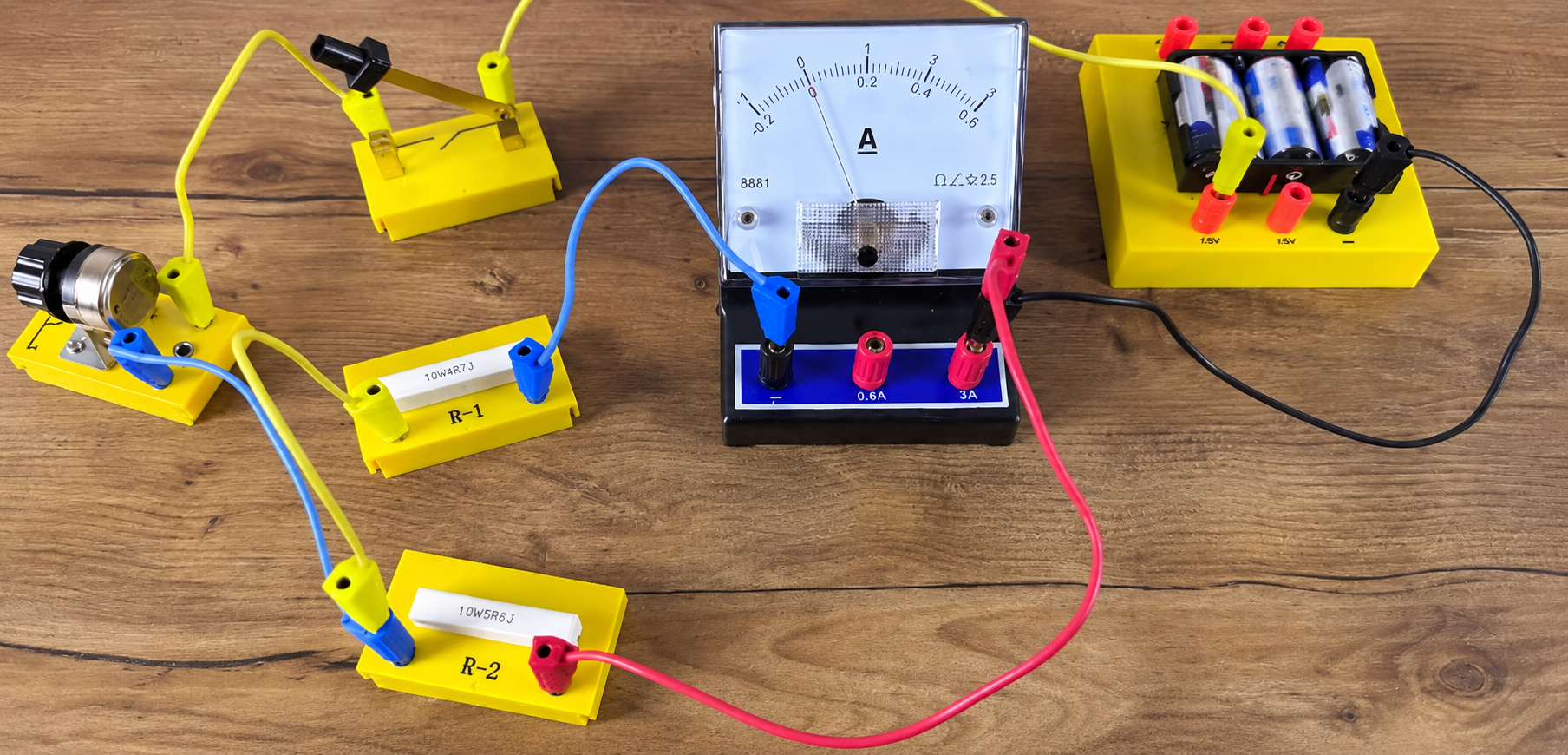

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

1) При замыкании ключа амперметр покажет силу электрического тока, протекающего через реостат$R.$

2) При замыкании ключа амперметр покажет силу электрического тока, протекающего через резистор$R_1.$

3) При замыкании ключа амперметр покажет общую силу электрического тока, протекающего через резисторы$R_1\ и\ R_2.$

4) Амперметр включён в электрическую цепь с нарушением полярности подключения.
