Две катушки надеты на железный сердечник (см. рис. 1). Через первую катушку протекает электрический ток (график зависимости силы тока от времени представлен на рис. 2). Вторая катушка замкнута на гальванометр. Используя текст и рисунки, выберите из предложенного перечня два верных утверждения. Укажите их номера. 1) Заряд, прошедший через первую катушку в интервале времени от\(t_1\)до\(t_2,\)равен нулю. 2) Индукционный ток, возникающий в катушке 2 в интервале времени от\(t_1\)до\(t_2,\)имеет наибольшее значение. 3) В течение всего времени наблюдения (от\(0\)до\(t_3\)) в катушке 1 отсутствует магнитное поле. 4) В интервале времени от\(t_2\)до\(t_3\)магнитное поле в катушках не меняется. 5) В течение всего времени наблюдения (от\(0\)до\(t_3\)) в катушке 2 протекает индукционный ток.

Неверно Величину заряда, прошедшего через первую катушку, можно найти из формулы \(I=\frac{q}{t}\), откуда \(q=It\) и так как в промежутке от\(t_1\)до\(t_2\) ток\(I\)не равен нулю, то и заряд не будет равен нулю 2. Верно Наибольший индукционный ток во второй катушке будет возникать при наибольшем изменении магнитного потока, проходящего через нее. Из графика рис. 2 видно, что наибольшее изменение силы тока наблюдается на интервале от\(t_1\)до\(t_2\) 3. Неверно Так как вокруг проводника с током образуется магнитное поле, то пока в первой катушке течет ток, будет наблюдаться магнитное поле вокруг обеих катушек, то есть на интервале от\(t_1\)до\(t_2\) 4. Верно На интервале от\(t_2\)до\(t_3\)через первую катушку протекает постоянный по величине ток\(I\), следовательно, магнитный поток вокруг катушек остается постоянным 5. Неверно Индукционный ток во второй катушке появляется только в момент изменения тока в первой катушке, то есть в период времени от\(t_1\)до\(t_2.\) На остальных участках времени индукционный ток во второй катушке отсутствует Ответ: 24

Две катушки надеты на железный сердечник (см. рис. 1). Через первую катушку протекает электрический ток (график зависимости силы тока от времени представлен на рис. 2). Вторая катушка замкнута на гальванометр. Рис. 1. | Рис. 2. Используя текст и рисунки, выберите из предложенного перечня два верных утверждения. Укажите их номера. 1) Заряд, прошедший через первую катушку в интервале времени от 0 до \(t_1\), равен нулю. 2) Индукционный ток, возникающий в катушке 2 в интервале времени от \(t_2\) до \(t_3\), имеет наибольшее значение. 3) В интервале времени от \(t_1\) до \(t_3\) в катушках существует магнитное поле. 4) В интервале времени от \(t_2\) до \(t_3\) магнитного поля в катушках нет. 5) В интервале времени от \(t_1\) до \(t_3\) в катушке 2 протекает индукционный ток.

По первой катушке мы пропускаем ток, изображенный на графике, а на второй катушке регистрируем, что получается. Мы знаем, что, если на первой катушке будет постоянный ток, моменты от \(0\) до \(t_1\), а также от \(t_2\) до \(t_3\), то во второй катушке не будет возникать индукционный ток. Он будет возникать только при изменении тока на первой катушке, то есть первая катушка будет изменять магнитное поле, а вторая катушка будет реагировать на изменение 1. Верно Заряд равен: \(q=It\) При нулевом токе заряд также равен нулю 2. Неверно В момент от \(t_2\) до \(t_3\) индукционный ток не возникает 3. Верно Первая катушка всегда создает магнитное поле, поэтому в момент времени от \(t_1\) до \(t_3\) оно тоже есть 4. Неверно См.пункт 3 5. Неверно Индукционный ток протекает только в момент изменения тока, а именно в момент от \(t_1\) до \(t_2\) Ответ: 13

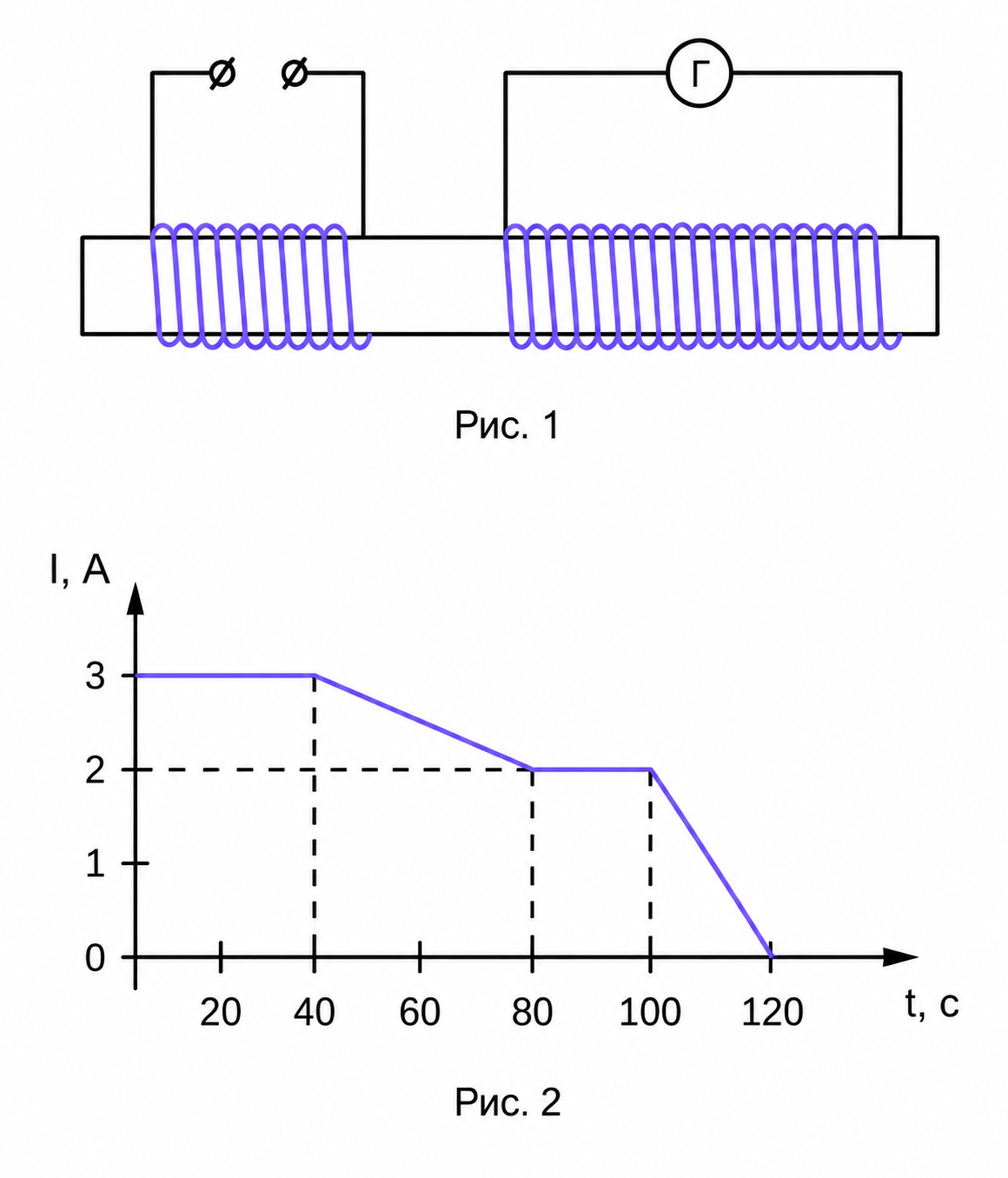

Две катушки надеты на железный сердечник (см. рис. 1). Через первую катушку протекает электрический ток (график зависимости силы тока от времени представлен на рис. 2). Вторая катушка замкнута на гальванометр. Используя текст и рисунки, выберите из предложенного перечня два верных утверждения. Укажите их номера. 1) Заряд, прошедший через первую катушку в интервале времени от\(0\)до\(20\ с,\)равен\(120\ Кл.\) 2) В интервале времени от\(0\)до\(40\ с\)индукционный ток в катушке\(2\)не возникает. 3) В интервале времени от\(80\ с\)до\(100\ с\)магнитного поля в катушке\(2\)не возникает. 4) Максимальный индукционный ток в катушке\(2\)возникает в интервале времени от\(100\ с\)до\(120\ с.\) 5) Заряд, прошедший через вторую катушку в интервале времени от\(0\)до\(40\ с,\)равен\(80\ Кл.\)

1. Неверно Заряд можно найти по формуле: \(q=It \\ q=3\cdot 20=60~Кл\) Утверждение неверное 2. Верно При изменении магнитного потока в первой катушке возникает индукционный ток, а так как от\(0\)до\(40\ с\)ток в первой катушке не меняется, то и индукционный ток не появляется 3. Неверно Так как вокруг проводника с током образуется магнитное поле, то пока в первой катушке течет ток, будет наблюдаться магнитное поле вокруг обеих катушек, то есть на интервале от\(0\)до\(120\ с\) 4. Верно Наибольшее изменение тока наблюдается с\(100\)до\(120\ с,\)а значит, индукционный ток максимален 5. Неверно Заряд можно найти по формуле: \(q=It \\ q=3\cdot 40=120~Кл\) Ответ: 24

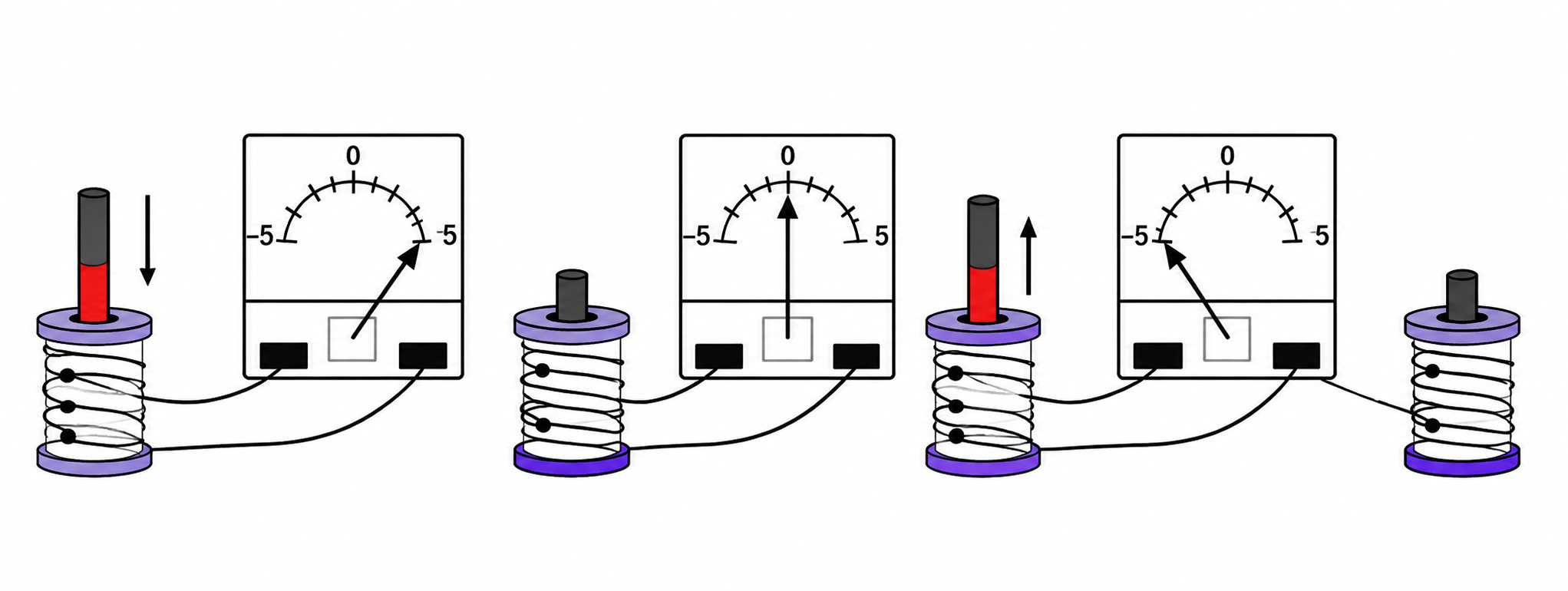

Учитель на уроке, используя катушку, замкнутую на гальванометр, и полосовой магнит (см. рис. 1), последовательно провёл опыты по наблюдению явления электромагнитной индукции. Условия проведения опытов и показания гальванометра представлены на рис. 2 и 3. Выберите из предложенного перечня два утверждения, которые соответствуют результатам проведённых экспериментальных наблюдений. Укажите их номера. 1) Величина индукционного тока зависит от геометрических размеров катушки. 2) При изменении магнитного потока, пронизывающего катушку, в катушке возникает электрический (индукционный) ток. 3) Величина индукционного тока зависит от скорости изменения магнитного потока, пронизывающего катушку. 4) Направление индукционного тока зависит от того, увеличивается или уменьшается магнитный поток, пронизывающий катушку. 5) Направление индукционного тока зависит от направления магнитных линий, пронизывающих катушку.

1. Неверно Не меняли геометрические размеры катушки 2. Верно Показания появляются как раз-таки при изменении магнитного потока 3. Неверно Скорость не меняли 4. Верно Рисунки 2 и 3 подтверждают данное утверждение, так как меняется сторона отклонения стрелки и величина магнитного потока 5. Неверно Направление магнитных линий были в одну сторону, а значит, сделать вывод нельзя Ответ: 24

Открытый Банк заданий ОГЭ по физике, стр. 303 с ответами и решениями

Каталог заданий

Найдите нужные задания по ОГЭ, физике, номеру или теме. Любое задание можно открыть в каталоге или решить в тренажёре.

Я готовлюсь к

Список задач

id 268342 балла

Электромагнитные явления

Учитель на уроке, используя палочку, кусок ткани и электроскоп, последовательно провёл опыты по электризации. Описание действий учителя и показания электроскопа представлены на рисунке.

Опыт 1.

Палочку в исходном состоянии поднесли к электроскопу

Опыт 2.

Палочку потёрли о ткань и поднесли, не дотрагиваясь,
к электроскопу

Опыт 3.

Палочку дополнительно потёрли о ткань и поднесли,
не дотрагиваясь, к электроскопу

Выберите из предложенного перечня два утверждения, которые соответствуют результатам проведённых экспериментальных наблюдений. Укажите их номера.

1) При трении электризуются и палочка, и ткань.

2) Электризация связана с перемещением протонов с одного тела на другое.

3) При трении палочка и ткань приобретают разные по знаку заряды.

4) Угол расхождения лепестков электроскопа зависит от степени наэлектризованности палочки.

5) При трении палочка приобрела электрический заряд.
