Банк заданий
ОГЭ по физике

Используя штатив с муфтой, подвижный блок, нить, 3 груза и динамометр, соберите экспериментальную установку для измерения работы силы упругости при подъёме трёх грузов с использованием подвижного блока. Определите работу, совершаемую силой упругости при подъёме грузов на высоту 8 см. Абсолютная погрешность измерения силы равна ±0,1 Н, абсолютная погрешность измерения расстояния равна ±0,2 см.

В бланке ответов № 2:

1)     сделайте рисунок экспериментальной установки;

2)     запишите формулу для расчёта работы силы упругости;

3)   укажите результаты прямых измерений силы упругости и пути с учётом абсолютных погрешностей измерений;

4)     запишите значение работы силы упругости.

Используя брусок с крючком, динамометр № 1, грузы № 1 и № 2, направляющую рейку, соберите экспериментальную установку для измерения работы силы трения скольжения между бруском с двумя грузами и поверхностью рейки при перемещении бруска на расстояние 20 см. Используйте поверхность рейки, обозначенную А. Абсолютная погрешность измерения силы равна ±0,02 Н, абсолютная погрешность измерения расстояния равна ±0,2 см.

В бланке ответов № 2:

1) сделайте рисунок экспериментальной установки;

2) запишите формулу для расчёта работы силы трения скольжения;

3) укажите результаты измерения модуля перемещения бруска с грузами
и силы трения скольжения при движении каретки с грузами по поверхности рейки с учётом абсолютных погрешностей измерения;

4) запишите значение работы силы трения скольжения.

Используя брусок с крючком, динамометр № 2, грузы № 1 и № 2, направляющую рейку, соберите экспериментальную установку для измерения работы силы трения скольжения между бруском с двумя грузами и поверхностью рейки при перемещении бруска на расстояние 12 см. Используйте поверхность рейки, обозначенную Б. Абсолютная погрешность измерения силы равна ±0,1 Н, абсолютная погрешность измерения расстояния равна ±0,2 см.

В бланке ответов № 2:

1) сделайте рисунок экспериментальной установки;

2) запишите формулу для расчёта работы силы трения скольжения;

3) укажите результаты измерения модуля перемещения бруска с грузами и силы трения скольжения при движении каретки с грузами по поверхности рейки с учётом абсолютных погрешностей измерения;

4) запишите значение работы силы трения скольжения.

Прочитайте текст и вставьте на места пропусков слова (словосочетания) из приведённого списка.

Положительно заряженную стеклянную палочку поднесли, не касаясь,
к шару незаряженного электроскопа (см. рисунок).

При этом наблюдается явление (А)__________. Шар со стороны поднесённой палочки приобрёл избыточный (Б)__________ заряд. Шар и стержень электроскопа являются (В)__________. Свободные электроны с лепестков перешли на шар, в результате лепестки получили  (Г)__________ заряд
и разошлись на некоторый угол.


Список слов и словосочетаний:
1) проводники
2) диэлектрики
3) электризация трением
4) электризация через влияние
5) нейтральный
6) отрицательный
7) одноимённый
8) разноимённый

Запишите в таблицу выбранные цифры под соответствующими буквами.

Используя каретку (брусок) с крючком, динамометр № 2 с пределом измерения, равным 5 Н, набор из трёх грузов, направляющую рейку Б, соберите экспериментальную установку для исследования зависимости силы трения скольжения между кареткой и поверхностью горизонтальной рейки от силы нормального давления. Определите силу трения скольжения, помещая на каретку поочерёдно один, два и три груза. Для определения веса каретки
с грузом(-ами) воспользуйтесь динамометром. Абсолютную погрешность измерения сил принять равной ±0,1 Н.

В бланке ответов:

1) сделайте рисунок или описание экспериментальной установки;

2) укажите результаты измерений веса каретки с грузом(-ами) и силы трения скольжения с учётом погрешности измерения для трёх случаев в виде таблицы (или графика);

3) сформулируйте вывод о зависимости силы трения скольжения между кареткой и поверхностью рейки от силы нормального давления.

Используя собирающую линзу 1, экран, лампу на подставке, источник тока, соединительные провода, ключ, линейку, соберите экспериментальную установку для исследования свойств изображения, полученного с помощью собирающей линзы от лампы, расположенной от центра линзы на расстоянии 20 см. Абсолютную погрешность измерения расстояний с помощью линейки принять равной 5 мм.

В бланке ответов:

1) сделайте схематический рисунок экспериментальной установки для наблюдения изображения лампы, полученного с помощью собирающей линзы;

2) передвигая экран, получите чёткое изображение лампы и запишите результаты измерения расстояний от лампы до линзы и от линзы до экрана с учётом абсолютной погрешности измерения;

3) сформулируйте вывод о свойствах изображения (мнимое или действительное, уменьшенное или увеличенное, прямое или перевёрнутое).

Используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и резистор, обозначенный R2, соберите экспериментальную установку для определения мощности, выделяемой на резисторе R2 при силе тока 0,7 А. Абсолютная погрешность измерения силы тока равна ±0,1 А, абсолютная погрешность измерения напряжения равна ±0,2 В.

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) запишите формулу для расчёта мощности электрического тока;

3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;

4) запишите значение мощности электрического тока.

Используя источник тока (4,5 В), вольтметр, амперметр, ключ, реостат, соединительные провода, резистор, обозначенный R1, соберите экспериментальную установку для исследования зависимости силы электрического тока в резисторе от напряжения на его концах. Абсолютную погрешность измерения силы тока принять равной ±0,02 А, напряжения – ±0,1 В.

В бланке ответов:

1) нарисуйте электрическую схему эксперимента;

2) установив с помощью реостата поочерёдно силу тока в цепи, равную
0,3 А, 0,4 А и 0,5 А, и измерив в каждом случае значение электрического напряжения на концах резистора, укажите результаты измерения силы тока и напряжения с учётом абсолютной погрешности измерения для трёх случаев в виде таблицы (или графика);

3) сформулируйте вывод о зависимости силы электрического тока
в резисторе от напряжения на его концах.

Используя собирающую линзу 2, экран, линейку, соберите экспериментальную установку для определения оптической силы линзы. В качестве источника света используйте свет от удалённого окна. Абсолютная погрешность измерения расстояния равна ±2 мм.

В бланке ответов № 2:

1) сделайте рисунок экспериментальной установки, указав ход лучей в линзе;

2) запишите формулу для расчёта оптической силы линзы;

3) укажите результат измерения фокусного расстояния линзы с учётом абсолютной погрешности измерения;

4) запишите значение оптической силы линзы.

Используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и лампочку, соберите экспериментальную установку для определения мощности, выделяемой на лампочке при силе тока 0,5 А. Абсолютная погрешность измерения силы тока равна ±0,02 А, абсолютная погрешность измерения напряжения равна ±0,2 В.

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) запишите формулу для расчёта мощности электрического тока;

3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;

4) запишите значение мощности электрического тока.

Прочитайте текст и вставьте на места пропусков слова (словосочетания) из приведённого списка.

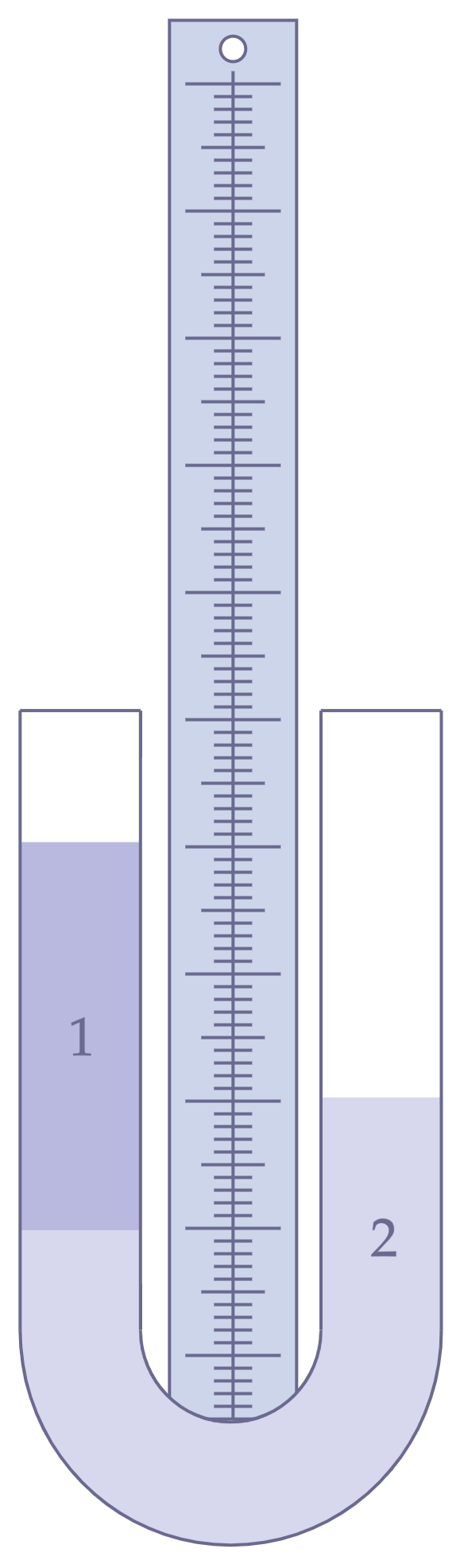

Одно из колен U-образного манометра соединили с сосудом, наполненным газом (см. рисунок). В качестве жидкости в манометре используется ртуть.

U-образный манометр позволяет измерить (А)__________.
В показанном эксперименте давление газа в сосуде (Б)__________ атмосферного давления на (В)__________. При замене в манометре ртути на воду разность в уровнях жидкости в трубках манометра (Г)__________.

 Список слов и словосочетаний:
1) давление газа в сосуде
2) разность давления газа и атмосферного давления
3) меньше
4) больше
5) 400 мм рт. ст.
6) 40 мм рт. ст.
7) увеличится
8) уменьшится

Запишите в таблицу выбранные цифры под соответствующими буквами

Определите электрическое сопротивление резистора R1. Для этого соберите экспериментальную установку, используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и резистор, обозначенный R1. При помощи реостата установите в цепи силу тока 0,5 А. Абсолютная погрешность измерения силы тока равна ±0,02 А, абсолютная погрешность измерения напряжения равна ±0,1 В.

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) запишите формулу для расчёта электрического сопротивления;

3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;

4) запишите численное значение электрического сопротивления.

Используя источник тока (4,5 В), вольтметр, амперметр, ключ, реостат, соединительные провода, резистор, обозначенный R1, соберите экспериментальную установку для исследования зависимости силы электрического тока в резисторе от напряжения на его концах. Абсолютную погрешность измерения силы тока принять равной ±0,02 А, напряжения – ±0,1 В.

В бланке ответов:

1) нарисуйте электрическую схему эксперимента;

2) установив с помощью реостата поочерёдно силу тока в цепи, равную
0,2 А, 0,3 А и 0,4 А, и измерив в каждом случае значение электрического напряжения на концах резистора, укажите результаты измерения силы тока
и напряжения с учётом абсолютной погрешности измерения для трёх случаев в виде таблицы (или графика);

3) сформулируйте вывод о зависимости силы электрического тока в резисторе от напряжения на его концах.

Используя источник тока (4,5 В), вольтметр, амперметр, ключ, реостат, соединительные провода, резистор, обозначенный R2, соберите экспериментальную установку для исследования зависимости силы электрического тока в резисторе от напряжения на его концах. Абсолютную погрешность измерения силы тока принять равной ±0,02 А, напряжения – ±0,1 В.

В бланке ответов:

1) нарисуйте электрическую схему эксперимента;

2) установив с помощью реостата поочерёдно силу тока в цепи, равную
0,1 А, 0,2 А и 0,3 А, и измерив в каждом случае значение электрического напряжения на концах резистора, укажите результаты измерения силы тока
и напряжения с учётом абсолютной погрешности измерения для трёх случаев в виде таблицы (или графика);

3) сформулируйте вывод о зависимости силы электрического тока
в резисторе от напряжения на его концах.

Определите электрическое сопротивление лампочки. Для этого соберите экспериментальную установку, используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и лампочку. При помощи реостата установите в цепи силу тока$0,4\ А.$ Абсолютная погрешность измерения силы тока равна$±0,02\ А,$абсолютная погрешность измерения напряжения равна$±0,2\ В.$

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) запишите формулу для расчёта электрического сопротивления;

3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;

4) запишите значение электрического сопротивления.

Используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и резистор, обозначенный R3, соберите экспериментальную установку для определения работы электрического тока на резисторе R3. При помощи реостата установите в цепи силу тока 0,3 А. Определите работу электрического тока за 10 минут. Абсолютная погрешность измерения силы тока равна ±0,02 А, абсолютная погрешность измерения напряжения равна ±0,1 В.

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) запишите формулу для расчёта работы электрического тока;

3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;

4) запишите значение работы электрического тока.

Используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и резистор, обозначенный R1, соберите экспериментальную установку для определения работы электрического тока на резисторе R1. При помощи реостата установите в цепи силу тока 0,4 А. Определите работу электрического тока за 10 минут. Абсолютная погрешность измерения силы тока равна ±0,02 А, абсолютная погрешность измерения напряжения равна ±0,1 В.

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) запишите формулу для расчёта работы электрического тока;

3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;

4) запишите значение работы электрического тока.

Используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и резистор, обозначенный R1, соберите экспериментальную установку для определения работы электрического тока на резисторе R1. При помощи реостата установите в цепи силу тока 0,5 А. Определите работу электрического тока за 5 минут. Абсолютная погрешность измерения силы тока равна ±0,02 А, абсолютная погрешность измерения напряжения равна ±0,1 В.

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) запишите формулу для расчёта работы электрического тока;

3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;

4) запишите значение работы электрического тока.

Определите электрическое сопротивление резистора R1. Для этого соберите экспериментальную установку, используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и резистор, обозначенный R1. При помощи реостата установите в цепи силу тока 0,8 А. Абсолютная погрешность измерения силы тока равна ±0,1 А, абсолютная погрешность измерения напряжения равна ±0,2 В.

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) запишите формулу для расчёта электрического сопротивления;

3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;

4) запишите численное значение электрического сопротивления.

Используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и резистор, обозначенный R1, соберите экспериментальную установку для определения мощности, выделяемой на резисторе R1 при силе тока 0,4 А. Абсолютная погрешность измерения силы тока равна ±0,02 А, абсолютная погрешность измерения напряжения равна ±0,1 В.

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) запишите формулу для расчёта мощности электрического тока;

3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;

4) запишите значение мощности электрического тока.

Определите электрическое сопротивление резистора R2. Для этого соберите экспериментальную установку, используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и резистор, обозначенный R2. При помощи реостата установите в цепи силу тока 0,5 А. Абсолютная погрешность измерения силы тока равна ±0,02 А, абсолютная погрешность измерения напряжения равна ±0,1 В.

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) запишите формулу для расчёта электрического сопротивления;

3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;

4) запишите значение электрического сопротивления.

Используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода, резистор, обозначенный R3, соберите экспериментальную установку для исследования зависимости силы электрического тока в резисторе от напряжения на его концах. Абсолютную погрешность измерения силы тока принять равной ±0,02 А, напряжения – ±0,2 В.

В бланке ответов:

1) нарисуйте электрическую схему эксперимента;

2) установив с помощью реостата поочерёдно силу тока в цепи, равную
0,2 А, 0,3 А и 0,4 А, и измерив в каждом случае значение электрического напряжения на концах резистора, укажите результаты измерения силы тока
и напряжения с учётом абсолютной погрешности измерения для трёх случаев в виде таблицы (или графика);

3) сформулируйте вывод о зависимости силы электрического тока
в резисторе от напряжения на его концах.

Определите электрическое сопротивление резистора R3. Для этого соберите экспериментальную установку, используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода и резистор, обозначенный R3. При помощи реостата установите в цепи силу тока 0,3 А. Абсолютная погрешность измерения силы тока равна ±0,02 А, абсолютная погрешность измерения напряжения равна ±0,1 В.

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) запишите формулу для расчёта электрического сопротивления;

3) укажите результаты измерения напряжения и силы тока с учётом абсолютных погрешностей измерений;

4) запишите значение электрического сопротивления.

Используя осветитель с моделью предмета, направляющую, линзу 1 и экран, соберите оптическую установку для изучения свойств изображения, полученного с помощью собирающей линзы 1. Получите изображение предмета, расположенного на расстоянии 15 см от линзы. Абсолютная погрешность измерения расстояния равна ±2 мм.

В бланке ответов № 2:

1) сделайте рисунок экспериментальной установки, указав ход лучей в линзе;

2) укажите результаты измерения расстояния от предмета до линзы
и расстояния от линзы до изображения с учётом абсолютной погрешности измерения;

3) сформулируйте вывод о свойствах изображения (мнимое или действительное, уменьшенное или увеличенное, прямое или перевёрнутое).

Используя источник тока, вольтметр, амперметр, ключ, реостат, соединительные провода, резистор, обозначенный R1, соберите экспериментальную установку для исследования зависимости силы электрического тока в резисторе от напряжения на его концах. Абсолютную погрешность измерения силы тока принять равной ±0,02 А, напряжения – ±0,1 В.

В бланке ответов:

1) нарисуйте электрическую схему эксперимента;

2) установив с помощью реостата поочерёдно силу тока в цепи, равную
0,1 А, 0,2 А и 0,3 А, и измерив в каждом случае значение электрического напряжения на концах резистора, укажите результаты измерения силы тока
и напряжения с учётом абсолютной погрешности измерения для трёх случаев в виде таблицы (или графика);

3) сформулируйте вывод о зависимости силы электрического тока
в резисторе от напряжения на его концах.
