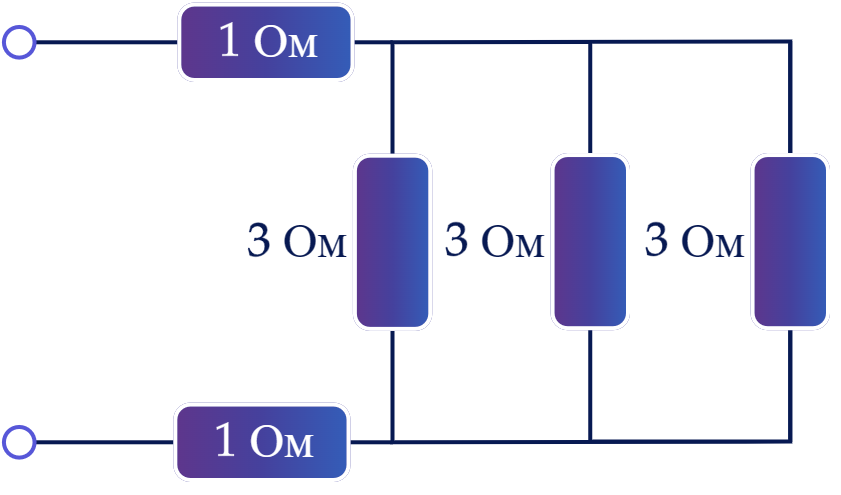

На рисунке ниже представлена схема электрической цепи. Найдите общее сопротивление цепи. Ответ дайте в Ом.

Найдем сопротивление параллельных резисторов: $\frac{1}{R_п}=\frac{1}{R}+\frac{1}{R}+\frac{1}{R} \Rightarrow R_п=\frac{R}{3}$ Подставим значения: $R_п=\frac{3}{3}=1~Ом => R_{общ}=1+1+1=3~Ом$ Ответ: 3 Ом https://youtu.be/ONxYtQZxR-U

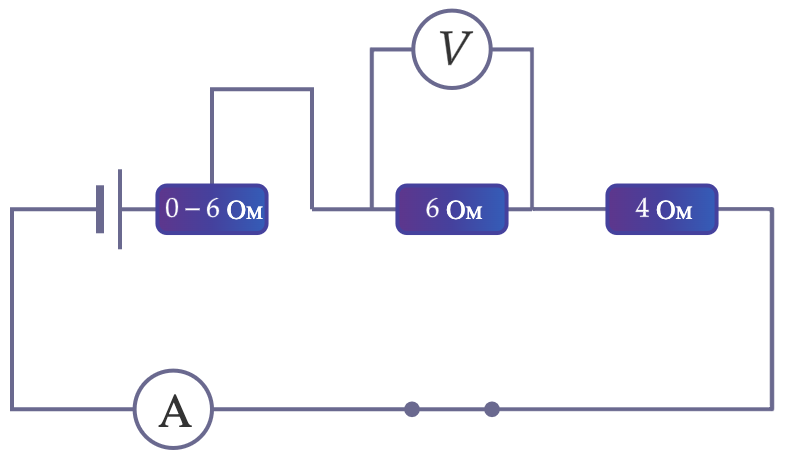

Электрическая цепь представлена на рисунке ниже. Показания идеального вольтметра равны 3 В. Найдите силу тока, которую показывает идеальный амперметр. Ответ дайте в А.

По закону Ома для участка цепи: $U=IR\Rightarrow I=\frac{U}{R}\\ I=\frac{3}{6}=0,5~А$ Ответ: 0,5 А https://youtu.be/0hhQQ3t8E1o

Напряжение на концах проводника равно $240$ $В$. Найдите время прохождения тока силой $10$ $А$ по проводнику, если в нем выделяется количество теплоты, равное $1080$ $кДж$. Ответ дайте в $с.$

Работа тока $A=UIt\implies t=\frac{A}{UI}=\frac{1080000}{240\cdot10}=450\ с$

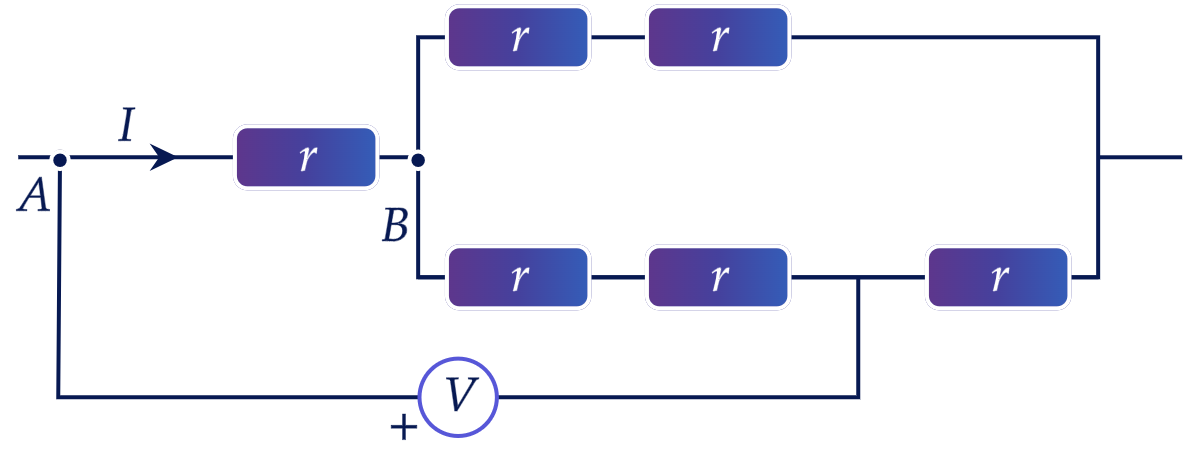

В электрической цепи, схема которой показана на рисунке, сопротивление резисторов $r=2$ Ом. По участку $АВ$ течет ток $I=6$ А. Найдите напряжение, которое показывает идеальный вольтметр. Ответ дайте в В.

Общая сила тока в цепи: $I=I_1+I_2$ Напряжения на параллельных резисторах одинаковы: $I_1\cdot 2r=I_2\cdot 3r\Rightarrow I_1=\frac{3}{2}I_2\\ I=\frac{3}{2}I_2+I_2\Rightarrow I_2=\frac{2}{5}I=\frac{2}{5}\cdot 6=\frac{12}{5}~А$ Общее напряжение в цепи: $U_V=U_{AB}+U_{BC}\\ U_V=I_1r+I_2\cdot 2r=6\cdot 2+\frac{12}{5}\cdot 2\cdot 2=21,6~В$ Ответ: 21,6 В https://youtu.be/AINofOg6ZR4

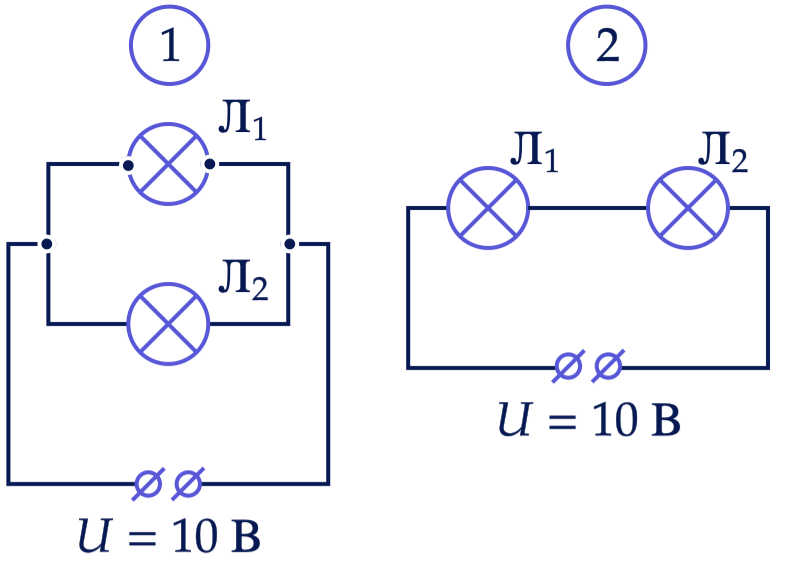

Сопротивление лампочки $Л_1$ равно $2R$, сопротивление лампочки $Л_2$ равно $4R$. Лампочки подключают двумя разными способами, они изображены на рисунках 1 и 2. Найдите отношение мощностей $\frac{Р_{Л21}}{Р_{Л22}}$, которые выделяются на лампочке $Л_2$ в первом и во втором случае.

Мощность в первой цепи: $P_{Л21}=\frac{U^2}{4R}$ Сила тока во второй цепи по закону Ома для участка цепи: $I=\frac{U}{2R+4R}=\frac{U}{6R}$ Мощность во второй цепи: $P_{Л22}=I^24R=\frac{4RU^2}{36R^2}=\frac{U^2}{9R}$ Найдем отношение мощностей: $\frac{P_{Л21}}{P_{Л22}}=\frac{1}{4}\cdot\frac{9}{1}=\frac{9}{4}=2,25$ Ответ: 2,25 https://youtu.be/hWk34lC04Mw

Открытый Банк заданий ЕГЭ по физике, стр. 127 с ответами и решениями

Каталог заданий

Найдите нужные задания по ЕГЭ, физике, номеру или теме. Любое задание можно открыть в каталоге или решить в тренажёре.

Я готовлюсь к

Список задач

id 129701 балл
Постоянный ток
На рисунке ниже представлена схема электрической цепи. Найдите общее сопротивление цепи. Ответ дайте в Ом.
id 129711 балл
Постоянный ток
Электрическая цепь представлена на рисунке ниже. Показания идеального вольтметра равны 3 В. Найдите силу тока, которую показывает идеальный амперметр. Ответ дайте в А.
id 129731 балл
Работа электрического тока, мощность, закон Джоуля — Ленца
Напряжение на концах проводника равно $240$ $В$ . Найдите время прохождения тока силой $10$ $А$ по проводнику, если в нем выделяется количество теплоты, равное $1080$ $кДж$ . Ответ дайте в $с.$
id 129741 балл
Постоянный ток
В электрической цепи, схема которой показана на рисунке, сопротивление резисторов $r=2$ Ом. По участку $АВ$ течет ток $I=6$ А. Найдите напряжение, которое показывает идеальный вольтметр. Ответ дайте в В.
id 129751 балл
Постоянный ток
Сопротивление лампочки $Л_1$ равно $2R$ , сопротивление лампочки $Л_2$ равно $4R$ . Лампочки подключают двумя разными способами, они изображены на рисунках 1 и 2. Найдите отношение мощностей $\frac{Р_{Л21}}{Р_{Л22}}$ , которые выделяются на лампочке $Л_2$ в первом и во втором случае.
