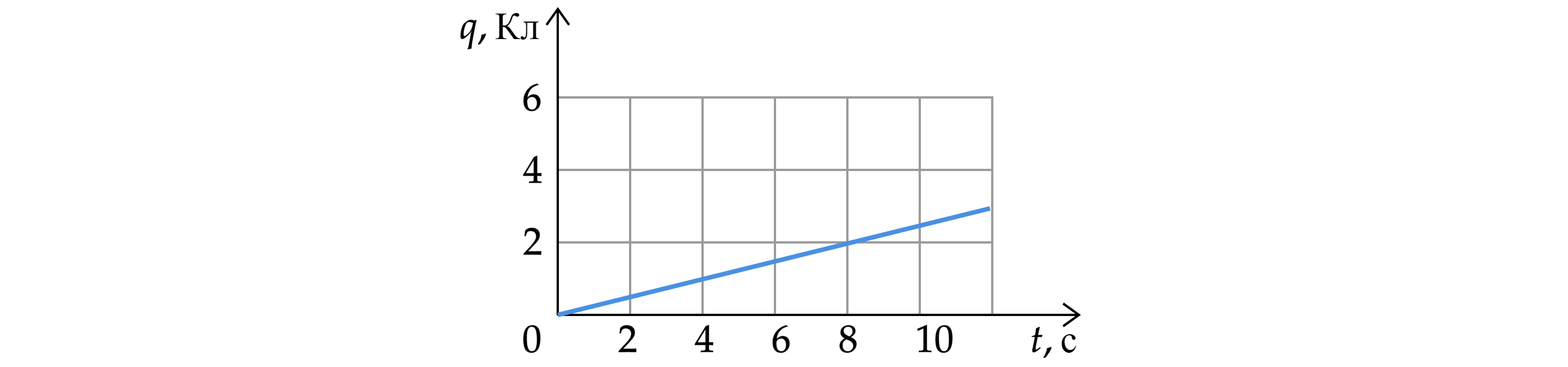

На графике представлена зависимость величины заряда, проходящего через поперечное сечение проводника, от времени (см. рисунок). Найдите силу электрического тока в проводнике. Ответ дайте в \(А.\)

По определению силы тока\(I=\frac{q}{t} = \frac{2}{8}=0,25\ А\)

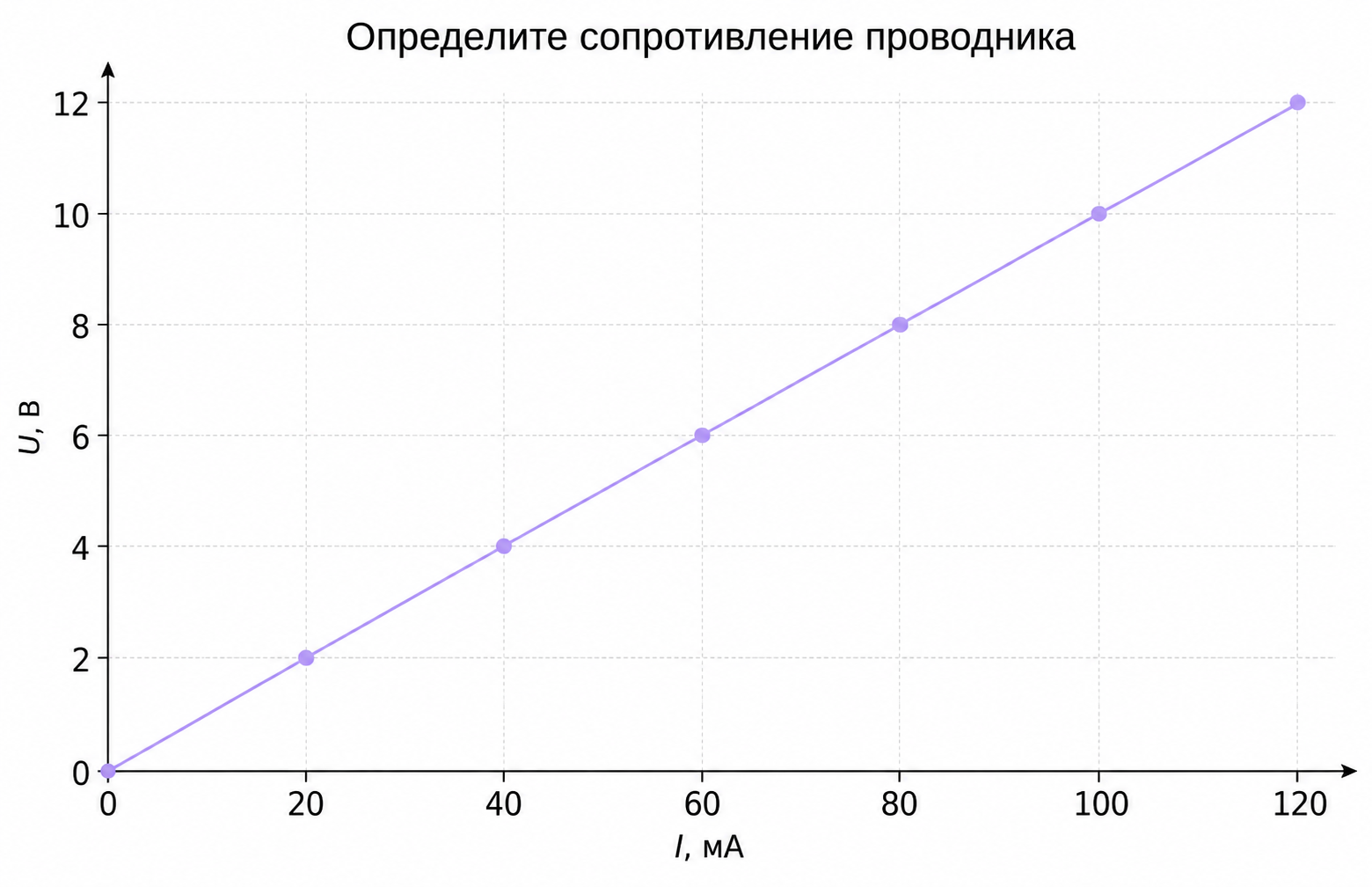

Графическая зависимость силы тока, проходящего через медный проводник, от подаваемого на него напряжения представлена на рисунке. Определите сопротивление проводника. Ответ дайте в кОм.

Из закона Ома \(R=\frac{U}{I} = \frac{2}{0,02}=100\ Ом=0,1\ кОм\)

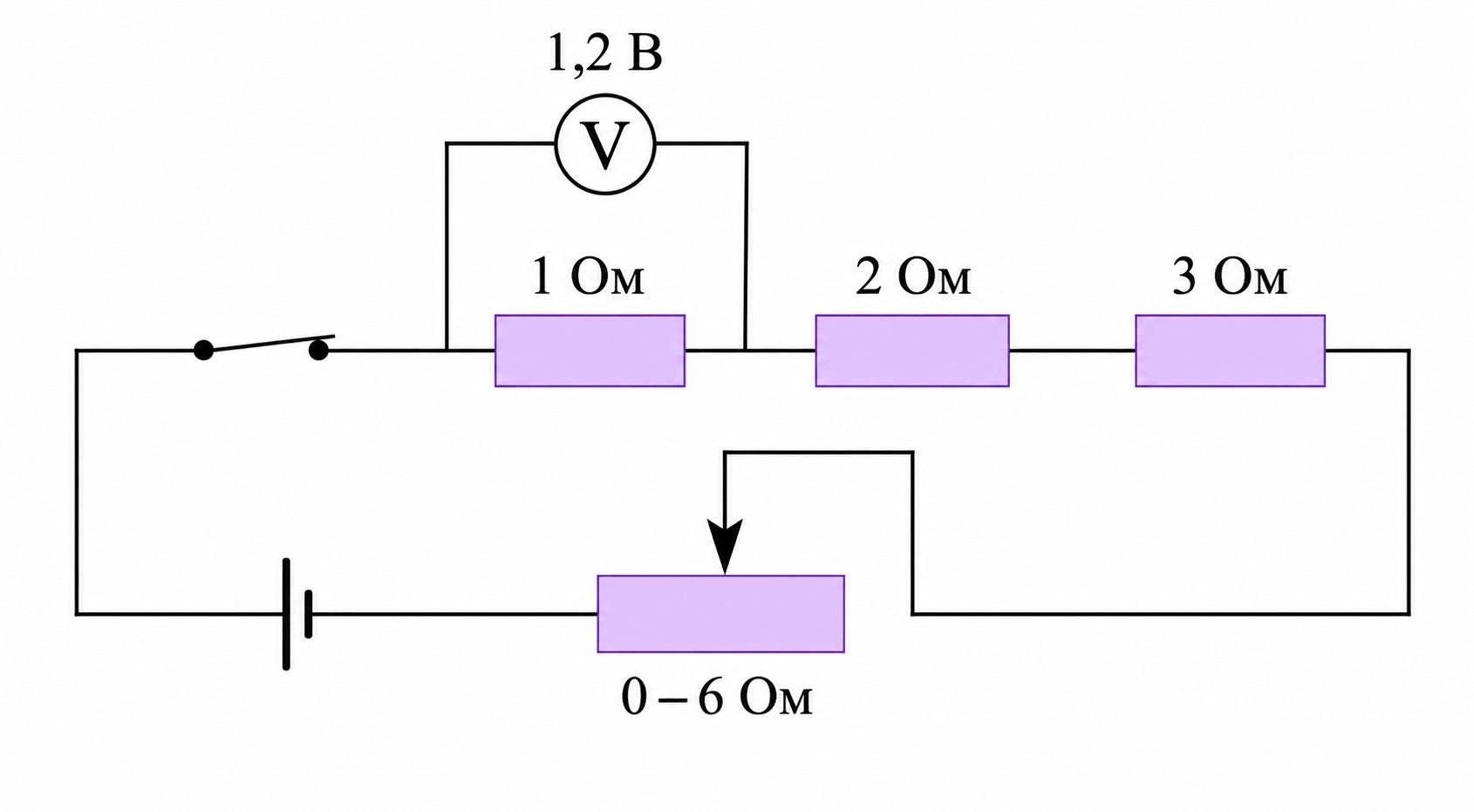

Ниже представлена схема электрической цепи. Начальные показания идеального вольтметра равны 1,2 В. Чему станут равны показания вольтметра, если подключить его параллельно резистору 2 Ом? Ответ дайте в В.

Согласно закону Ома, сила тока, сопротивление проводника и напряжение между его концами связаны соотношением \(U=IR\) Поскольку резистор 1 Ом и резистор 2 Ом подключены последовательно, сила тока, текущего через них, совпадает, поэтому \(I_2=\frac{U_1}{R_1}=1,2\ А\) Следовательно, идеальный вольтметр, подключенный параллельно к резистору 2 Ом, покажет напряжение: \(U_2=I_2R_2=1,2\cdot2=2,4\ В\)

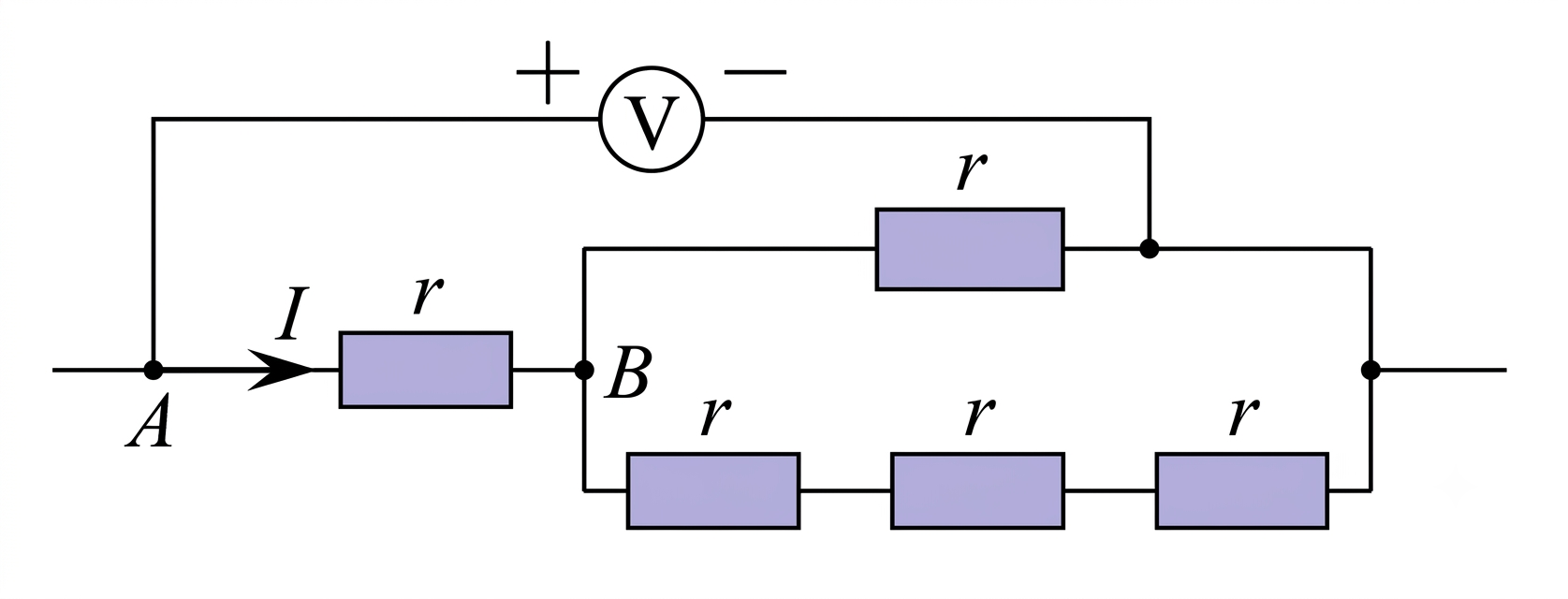

Принципиальная схема участка электрической цепи показана на рисунке. Сопротивление резисторов \(r=1\) \(Ом.\) По участку \(AB\) течет ток \(I=8\) \(А.\) Найдите напряжение, которое показывает идеальный вольтметр. Ответ дайте в \(В.\)

На параллельном участке имеем: \(U_1=U_2=U_{12}\\I_1+I_2=I_{12}\) Тогда \(I=\frac{U_{12}}{r}+\frac{U_{12}}{3r}=\frac{3U_{12}}{3r}+\frac{U_{12}}{3r}=\frac{4U_{12}}{3r}\implies U_{12}=\frac{3}{4}Ir\) Вольтметр покажет напряжение \(U=U_{AB}+U_{12}=Ir+\frac{3}{4}Ir=\frac{7}{4}Ir=14\ В\)

Каково сопротивление участка цепи, показанного на схеме (см. рисунок) между точками\(A\)и\(B\), если сопротивление каждого резистора равно\(12\ Ом?\) Ответ дайте в\(Ом.\)

Общее сопротивление параллельного блока резисторов (и первого, и второго) равно \(\frac{1}{R_0}=\frac{1}{R}+\frac{1}{R}+\frac{1}{R}\implies R_0=\frac{R}{3}\) Тогда общее сопротивление участка\(AB\)равно \(R_{AB}=2R_0=\frac{2}{3}R=8\ Ом\)
