Банк заданий
ЕГЭ по физике

23576

К источнику тока с ЭДС $\varepsilon=80$ В и внутренним сопротивлением $r=2$ Ом подключены две пары резисторов согласно принципиальной схеме, показанной на рисунке. Первую пару образуют два одинаковых резистора с сопротивлением $R_1=24$ Ом, вторую – два одинаковых резистора с сопротивлением $R_2=12$ Ом. Какая тепловая мощность выделяется на каждом из резисторов второй пары?

23577

К источнику тока с внутренним сопротивлением $r=0,125$ Ом подключен реостат. Графическая зависимость мощности, выделяемой на реостате, от силы тока, изменяемой при движении ползунка реостата, представлена на рисунке. Определите, чему равна ЭДС источника, и объясните, используя физические законы, почему приведенный график является параболой.

23581

Зависимость силы тока через светодиод $D$ от приложенного к нему напряжения изображена на рисунке $1$, а на рисунке $2$ показана схема цепи, в которую он включен. Напряжение на светодиоде почти не зависит от силы тока через него в интервале значений $0,1~А\leqslant I\leqslant 0,4$ А. Также в цепи присутствует резистор $R$, который последовательно соединен с диодом и подключен к источнику с ЭДС $\varepsilon_1=12$ В. Сила тока в цепи равна $0,2$ А. Далее источник меняют на другой, вследствие чего сила тока, текущего через диод, стала равна $0,1$ А. Найдите ЭДС второго источника $\varepsilon_2$. Внутренним сопротивлением источников пренебречь.

На рисунке ниже представлен график зависимости подведенного к телу массой $m$ тепла от его абсолютной температуры $T$. Изначально тело находится в твердом состоянии. Установите соответствие между физическими величинами и формулами, по которым их можно определить. К каждой позиции первого столбца подберите соответствующую позицию из второго и запишите в таблицу выбранные цифры под соответствующими буквами.

В ходе лабораторной работы ученики собрали цепь, участок которой представлен на рисунке, $C_1=C_2=C_3=C_4$. Определите $C_5$, если общая емкость конденсаторов до и после замыкания ключа равна $5$ нФ и $6$ нФ соответственно.

23725

Пловец, находящийся в бассейне на некоторой глубине, смотрит вверх и видит друга, стоящего на краю бассейна. Ступни друга находятся на уровне воды, а его голова видна пловцу под углом $\varphi=25^\circ$ к вертикали. Чему равна глубина погружения пловца, если расстояние по горизонтали от глаз пловца до ступней друга $4$ м, а его рост $1,8$ м? Показатель преломления на границе раздела сред воздух – вода принять равным $\frac{4}{3}$.

238619

В ходе эксперимента с помощью тонкой рассеивающей линзы получают в $5$ раз уменьшенное изображение предмета, находящееся на расстоянии $f=8$ см от линзы. Чему равен модуль фокусного расстояния линзы?

На рисунке представлена схема электрической цепи. Перед ее исследованием ключ$К$длительное время находится в замкнутом положении. Батарея обладает ЭДС$\varepsilon=12$$В,$а отношение сопротивления лампы к внутреннему сопротивлению батареи соответствует величине$k=\dfrac{r}{R}=0,2.$Определите заряд на конденсаторе до размыкания ключа, если на резисторе в ходе полной разрядки конденсатора после размыкания ключа выделяется$Q=10\ мкДж.$

Пылинка, имеющая массу $10^{-8}\ г$и заряд$-1,8\cdot 10^{-14}\ Кл,$влетает в электрическое поле горизонтального плоского конденсатора в точке, находящейся посередине между его пластинами (см. рисунок). Чему должна быть равна минимальная скорость, с которой пылинка влетает в конденсатор, чтобы она смогла пролететь его насквозь? Длина пластин конденсатора $10 см,$расстояние между пластинами$1 см,$ напряжение на пластинах конденсатора$5000\ В.$Система находится в вакууме. Силой тяжести пренебречь.

Квадратная рамка из медного провода, помещена в однородное поле электромагнита. На рисунке приведён график зависимости от времени$t$для проекции$B_n$вектора индукции рамки. Удельное сопротивление меди$\rho= 1, 7 \cdot 10^{-8}\ Ом\cdot м.$Длина стороны рамки$l = 10\ см,$ площадь поперечного сечения провода$S_0=2\ мм^2.$За какое время$\tau$в рамке выделится количество теплоты$Q = 3\cdot 10^4\ Дж?$

По П-образному проводнику постоянного сечения скользит со скоростью$v=2\ м/с$перемычка массой$m=0,3\ кг,$длиной$l=1\ м$и сопротивлением$R=0,025\ Ом.$Проводники, образующие контур, помещены в постоянное однородное магнитное поле, вектор индукции которого направлен перпендикулярно плоскости проводников (см. рис.) и равен$0,15\ Тл.$Найдите силу$F,$с которой тянут перемычку. Коэффициент трения между перемычкой и проводником равен$0,25.$Сопротивление между проводниками в точках контакта пренебрежимо мало, а сопротивление проводов велико.

В однородное вертикальное электрическое поле, созданное пластинами плоского воздушного конденсатора, перпендикулярно линиям напряженности влетает протон в точке, показанной на рисунке. Минимальное значение скорости$v,$с которой протон должен влететь в пространство между пластинами длиной$5,5\ см,$чтобы вылететь из него, соответствует$285\ км/с.$Определите расстояние между пластинами$d,$если модуль напряженности электрического поля$4200\ В/м.$Силой тяжести можно пренебречь.

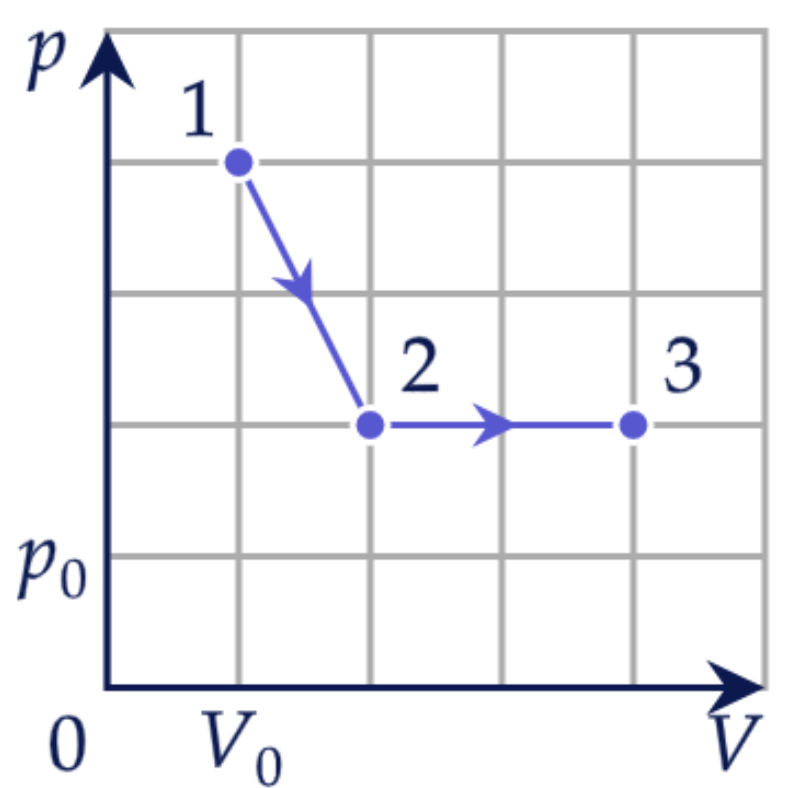

На рисунке ниже приведён график циклического процесса, проведенного с одним молем одноатомного идеального газа. Установите соответствие между процессами и физическими величинами ($\Delta U$ — изменение внутренней энергии; $A$ — работа газа), которые их характеризуют. К каждой позиции первого столбца подберите соответствующую позицию из второго и запишите в таблицу выбранные цифры под соответствующими буквами.

Последовательная цепь состоит из незаряженного конденсатора$C_1=2\ мкФ,$заряженного конденсатора$C_2=3\ мкФ,$разомкнутого ключа$К$и резистора$R=500\ Ом$(см. рисунок). При замыкании ключа$К$в цепи выделяется количество теплоты$Q=150\ мДж.$Найдите первоначальное напряжение на конденсаторе$C_2.$

Между вертикально расположенными пластинами плоского воздушного конденсатора находится маленький шарик с зарядом$q=8~нКл,$ который подвешен на легкой непроводящей нити длиной$70~см$(см. рисунок). В начальный момент шарик удерживают в положении, при котором нить вертикальна. Далее его отпускают с нулевой начальной скоростью, и в момент, когда нить образует с вертикалью угол$\alpha=45^\circ,$скорость шарика становится равной$2,5~м/с.$Определите массу шарика$m,$если модуль напряженности электрического поля, созданного между пластинами конденсатора, равен$5\cdot 10^5~В/м.$Считать сопротивление воздуха пренебрежимо малым.

К параллельно соединенным резисторам$R_1=20\ Ом$и$R_2=4\ Ом$и конденсатору емкости$C=10\ мкФ$подсоединили источник постоянного тока с внутренним сопротивлением$r$. Найдите$r\,$, если энергия электрического поля конденсатора$W=20\ мкДж,$а ЭДС источника$\varepsilon=5\ В.$

231023

На рисунке ниже изображена схема электрической цепи, в которой сопротивление резистора $R_1=5$ Ом. После того как этот резистор заменили другим, сопротивлением $R_2$, модуль напряженности электрического поля между пластинами плоского конденсатора уменьшился в $1,2$ раза. Найдите $R_2$, если внутреннее сопротивление источника тока равно $0,5$ Ом.

231028
На рисунке показана схема, в которой незаряженный конденсатор емкостью $C=0,1$ мкФ подключают к источнику тока. Чему равна ЭДС источника, если сопротивление резистора равно $R = 300$ Ом, а после замыкания ключа $К$ на нем выделяется теплота, равная $2$ мДж. Сопротивлением проводов и внутренним сопротивлением источника можно пренебречь.

Во внешнем однородном магнитном поле перпендикулярно вектору магнитной индукции располагается плоский контур с источником постоянного тока (см. рисунок). Определите, во сколько раз увеличится мощность тока в контуре после того, как поле начнет увеличиваться со скоростью $0,02$ Тл/с. ЭДС источника равна $20$ мВ, площадь контура $0,2$ м$^2$.

231044
В однородном магнитном поле, магнитная индукция которого меняется по модулю со скоростью $1,59$ Тл/с, находится медное кольцо из провода диаметром $1$ мм. Вектор магнитной индукции перпендикулярен плоскости кольца. Найдите силу индукционного тока, возникающего при этом в нем, если диаметр кольца равен $10$ см. Удельное сопротивление меди $1,72\cdot 10^{-8}$ $Ом\cdot м$.

231045

Колебательный контур состоит из катушки индуктивности $L= 0,05$ Гн и конденсатора емкостью $C=2$ мкФ. На конденсатор какой емкости нужно заменить текущий конденсатор, чтобы циклическая частота колебаний электрической энергии в контуре увеличилась на $\Delta\omega=8\cdot 10^4$ с$^{-1}$?

При незатухающих колебаниях, происходящих в колебательном контуре, амплитудные значения силы тока, текущего через катушку индуктивности, и напряжения на конденсаторе равны соответственно$I_0=2\ А$и$U_0=200\ В.$Найдите емкость конденсатора, если период колебаний$T$равен$12,56\ мс.$

Радиоприемник, установленный в автомобиле, способен принимать сигнал в диапазонах длинных, средних и коротких волн (длины волн от $15\ м$до$2500\ м$). Индуктивности$L$катушек входного колебательного контура можно изменять в пределах от$1\ мкГн$до$5\ мГн.$В каких минимальных пределах при этом должна меняться емкость$C$переменного конденсатора этого контура?

23И738

В однородном магнитном поле перпендикулярно линиям магнитной индукции расположили круговой виток радиусом $R=15$ см, изготовленный из гибкого проводящего материала и провели опыт. Виток растянули вдоль диаметра так, что он приобрел форму прямого проводника. Чему равна индукция магнитного поля, если в данном опыте через виток прошел заряд $\Delta q=4$ мКл? Сопротивление единицы длины проводника равно $0,2$ Ом/м.

23И737
На горизонтальном столе лежат два параллельных друг другу рельса: $a$ и $b$, замкнутых двумя одинаковыми металлическими проводниками: $AC$ и $ED$ (см. рисунок). Вся система проводников находится в однородном магнитном поле, направленном вертикально вниз. Модуль индукции магнитного поля равен $B$, расстояние между рельсами $l$, скорости проводников $v_1$ и $v_2$, сопротивление каждого из проводников $R$. Какова сила тока в цепи? Сопротивлением рельсов пренебречь.
