Диаграмма переводит числа в высоту столбцов, и сравнивать величины становится можно одним взглядом, без вычислений. Но именно эта наглядность и подводит: значение читают на глаз, не проверив цену деления, а результат расходится с настоящим в несколько раз. Разберём устройство диаграммы, порядок построения и приёмы, которые защищают от ошибок чтения.
Что такое столбчатая диаграмма
Ключевое слово — «пропорциональна». Столбец вдвое выше означает вдвое большее значение, и это работает только при шкале, начинающейся с нуля.
Такой способ удобен, когда нужно сравнить несколько независимых величин: количество осадков по месяцам, оценки за контрольную, посещаемость секции по дням, выручку магазина за квартал.
Оси
Горизонтальная ось отвечает за категории — то, что сравнивают: месяцы, имена, названия предметов. Числового смысла у неё нет, порядок категорий выбирают произвольно.
Вертикальная ось задаёт числовую шкалу. По ней и определяют значение: человек, миллиметров, рублей, баллов.
Читать диаграмму начинают именно с осей: сначала выясняют, что где отложено, и только потом смотрят на столбцы.
Цена деления
Именно здесь чаще всего теряют ответ. Подписи на шкале могут стоять не у каждой чёрточки, и расстояние между подписями не равно цене деления.
Например, если подписаны нуль и число $120$, а между ними шесть промежутков, то одно деление равно $120 : 6 = 20$.
Виды столбчатых диаграмм
Вертикальные — обычный вид, столбцы растут вверх.
Полосовые — столбцы лежат горизонтально. Такой вариант выбирают, когда названия категорий длинные и под горизонтальной осью не помещаются. Числовая шкала в этом случае оказывается снизу.
Множественные — рядом с каждой категорией стоят два или несколько столбцов, чтобы сравнить разные наборы данных. Здесь обязательна легенда — пояснение, какой столбец к какой группе относится. Без неё диаграмма нечитаема.
Как построить диаграмму
- Сгруппируй данные по категориям и выпиши значения.
- Проведи две оси: горизонтальную вправо, вертикальную вверх.
- Найди наибольшее значение и подбери масштаб так, чтобы оно поместилось на листе с запасом.
- Размести категории по горизонтальной оси на равных расстояниях.
- Построй столбцы одинаковой ширины, оставляя между ними равные промежутки.
- Подпиши оси и добавь легенду, если диаграмма множественная.
Как прочитать готовую диаграмму
- Прочитай название, если оно есть.
- Посмотри, что отложено на горизонтальной оси.
- Посмотри, что отложено на вертикальной и в каких единицах.
- Найди цену деления: раздели разность подписанных чисел на число промежутков между ними.
- Определи значение нужного столбца, умножив цену деления на количество делений.
- Выполни то, что требует вопрос: сравни, найди сумму, разность, максимум.
Четвёртый шаг пропускать нельзя, даже если кажется, что деления по единице.
Разбор задач
Чтение значений и сравнение
Условие
На диаграмме показано количество осадков по месяцам в миллиметрах. Подписаны отметки $0$, $40$, $80$ и $120$, между соседними подписями по четыре промежутка. Столбец марта доходит до третьей чёрточки после нуля, столбец июля — до отметки $110$, столбец сентября — до седьмой чёрточки после нуля. Найди осадки в марте и в сентябре, а также разность между самым дождливым и самым засушливым месяцем, если минимум равен $15$ мм.

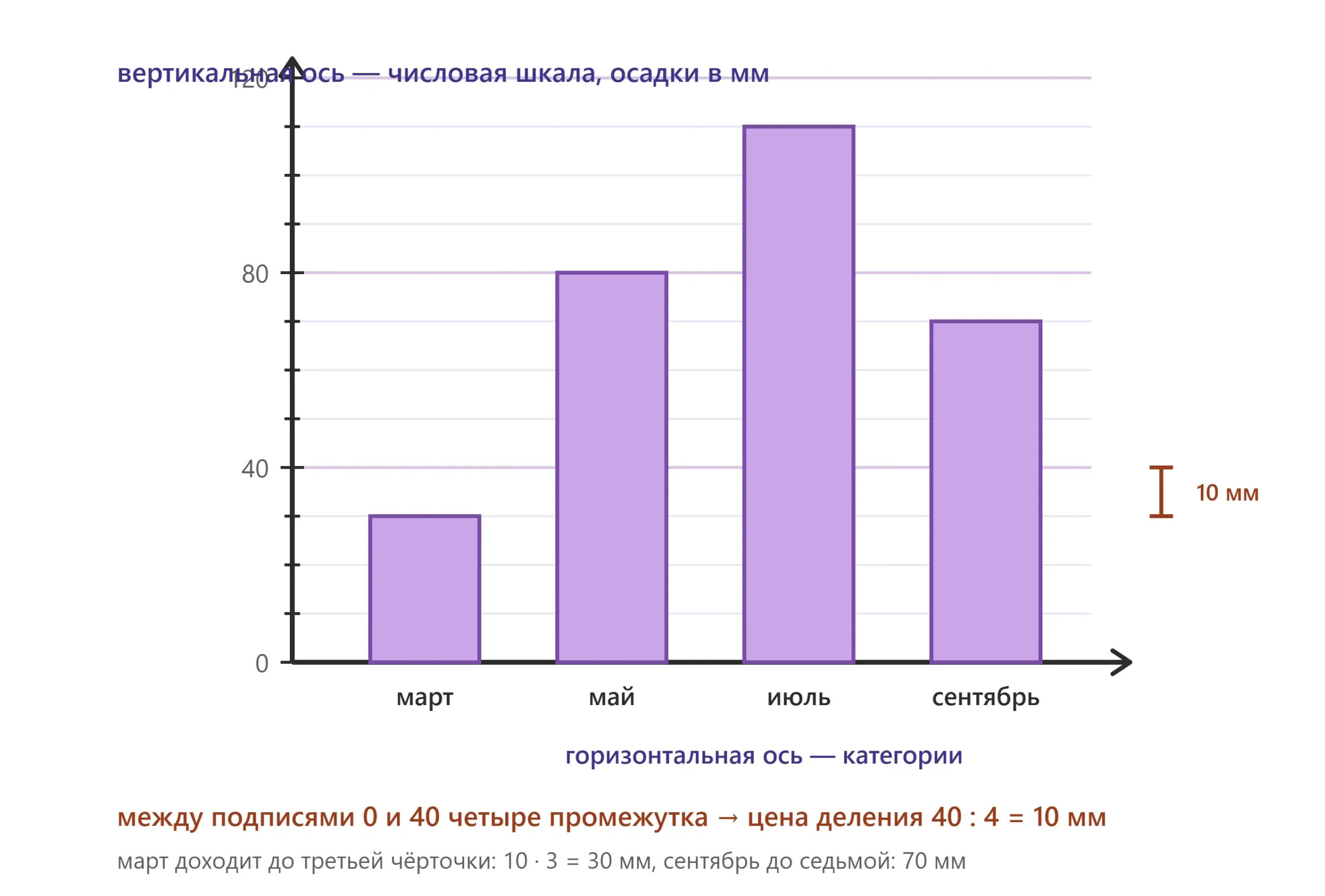

Рисунок к заданию 1
Шаг 1. Находим цену деления. Между подписями $0$ и $40$ четыре промежутка: $40 : 4 = 10$ мм.
Шаг 2. Читаем март. Столбец доходит до третьей чёрточки: $10 \cdot 3 = 30$ мм.
Шаг 3. Читаем сентябрь. Седьмая чёрточка даёт $10 \cdot 7 = 70$ мм.
Шаг 4. Находим разность между максимумом и минимумом: $110-15=95$ мм.
Проверка. Значение сентября должно лежать между подписями $40$ и $80$ — так и есть, $70$ попадает в этот промежуток. Март меньше $40$, что тоже согласуется с положением столбца.
Ответ: март $30$ мм, сентябрь $70$ мм, разность $95$ мм.
Множественная диаграмма
Условие
Результаты контрольной по геометрии в двух классах. В 8 «А»: пять пятёрок, восемь четвёрок, три тройки, двоек нет. В 8 «Б»: четыре пятёрки, семь четвёрок, пять троек, одна двойка. Опиши построение двойной диаграммы и сравни классы.
Рисунок к заданию 2
Шаг 1. Определяем категории. Ими будут оценки: «5», «4», «3», «2». Размещаем их по горизонтальной оси на равных расстояниях.
Шаг 2. Подбираем масштаб. Наибольшее значение — восемь четвёрок в 8 «А». Шкалу удобно взять от $0$ до $10$ с ценой деления в одного ученика.
Шаг 3. Строим по два столбца над каждой категорией: первый для 8 «А», второй для 8 «Б». Над «пятёркой» это столбцы высотой $5$ и $4$, над «четвёркой» — $8$ и $7$, и так далее.
Шаг 4. Добавляем легенду, различая классы штриховкой или цветом. Без неё непонятно, какой столбец к какому классу относится.
Шаг 5. Сравниваем классы. Проверим сначала количество учеников: в 8 «А» их $5 + 8 + 3 = 16$, в 8 «Б» — $4 + 7 + 5 + 1 = 17$.
Вывод. В 8 «А» больше пятёрок и четвёрок, а троек и двоек меньше — этот класс написал работу лучше. Важно, что классы близки по численности: если бы в одном училось вдвое больше человек, сравнивать столбцы напрямую было бы некорректно.
Ответ: результаты 8 «А» выше по всем категориям.
Цена деления по одной подписи
Условие
На диаграмме посещаемости секции подписаны только нуль и верхняя отметка $120$. Между ними ровно шесть равных промежутков. Столбец среды доходит до четвёртой чёрточки снизу. Сколько человек пришло в среду?
Рисунок к заданию 3
Шаг 1. Находим цену деления. Делим разность подписанных чисел на число промежутков: $120 : 6 = 20$ человек.
Шаг 2. Определяем значение. Столбец доходит до четвёртой чёрточки, поэтому умножаем: $20 \cdot 4 = 80$ человек.
Проверка. Прикинем иначе: четыре промежутка из шести — это две трети шкалы. Две трети от $120$ равны $80$. Совпало.
Ответ: в среду пришло $80$ человек.
Типичные ошибки
Считают деления вместо вычисления цены
Как ошибаются: видят четвёртую чёрточку и записывают в ответ число $4$.
Как правильно: значение равно цене деления, умноженной на количество делений. Сначала находят цену, потом умножают.
Путают расстояние между подписями с ценой деления
Как ошибаются: подписаны $0$ и $40$, между ними четыре чёрточки — и цену деления считают равной $40$.
Как правильно: делить разность подписей на количество промежутков. Здесь $40 : 4 = 10$, а не $40$.
Строят множественную диаграмму без легенды
Как ошибаются: рисуют одинаковые столбцы для разных групп и рассчитывают, что смысл понятен.
Как правильно: различать группы штриховкой или цветом и обязательно давать легенду с пояснением.
Ставят столбцы вплотную
Как ошибаются: сдвигают прямоугольники так, что они сливаются в одну фигуру.

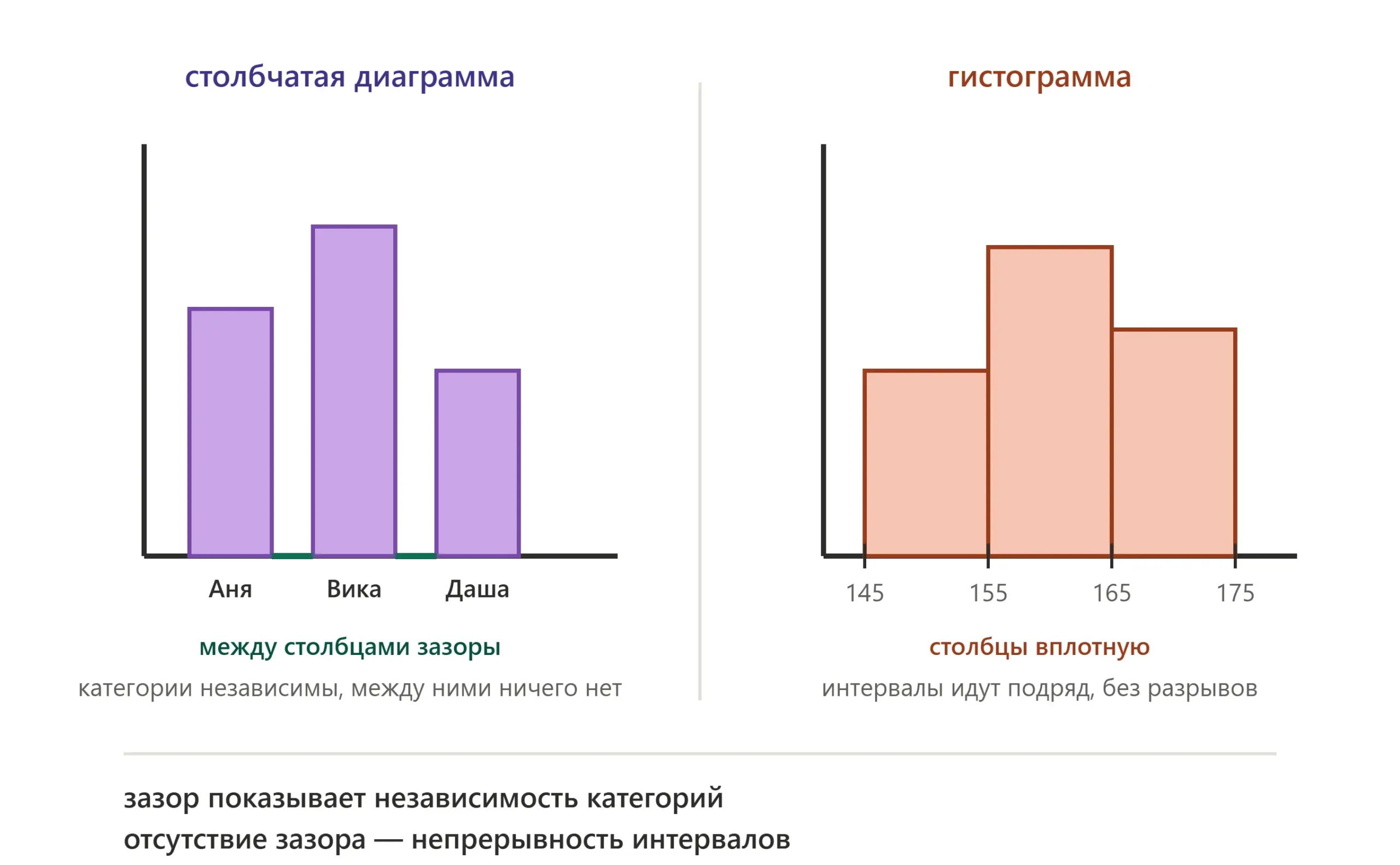

Как правильно: для независимых категорий между столбцами оставляют равные промежутки. Вплотную столбцы стоят только в гистограммах, где по горизонтали отложены интервалы непрерывной величины.
Начинают вертикальную ось не с нуля

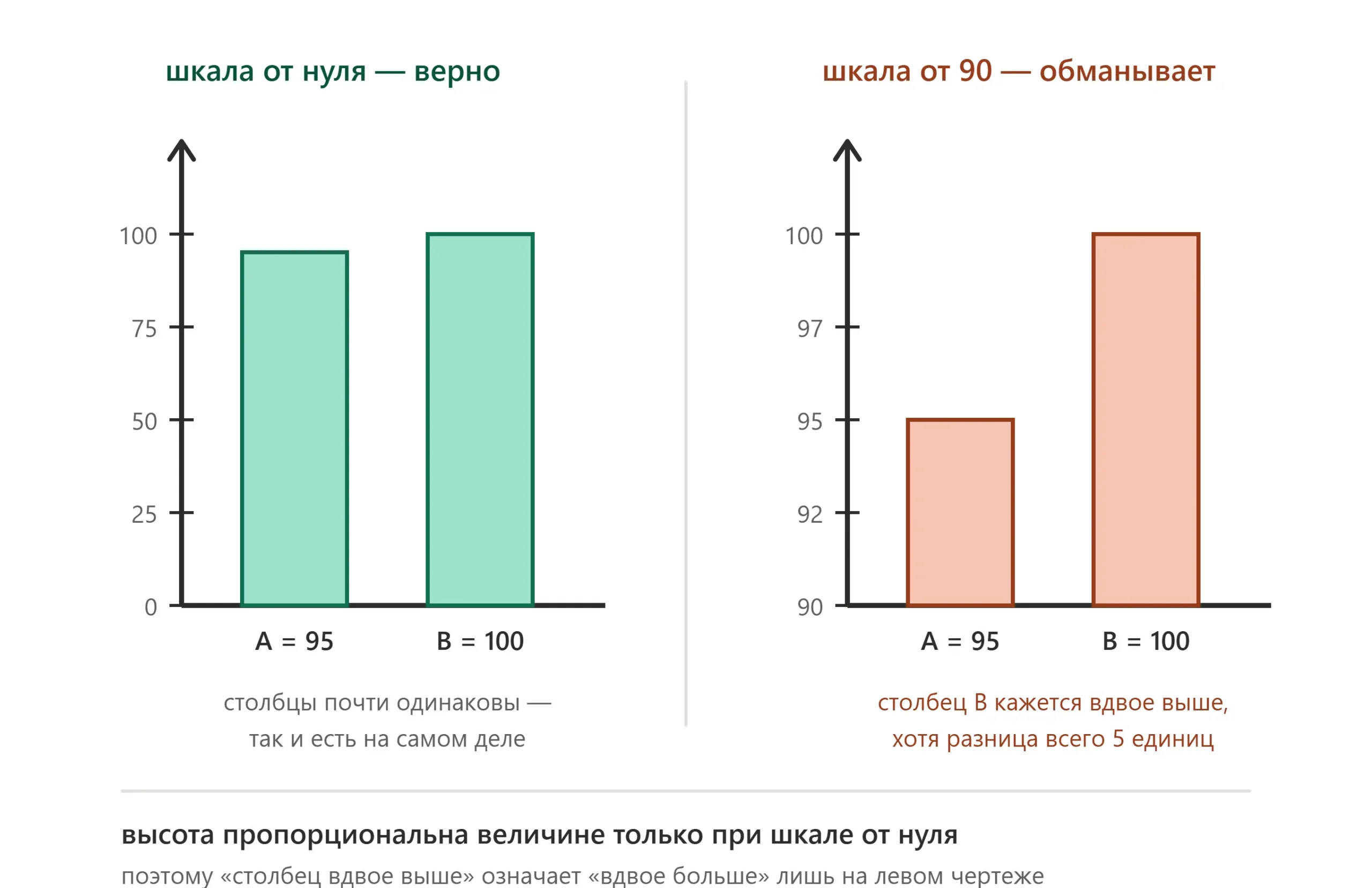

Как ошибаются: ведут шкалу, скажем, от $90$ до $100$, и разница между столбцами кажется огромной.
Как правильно: начинать с нуля, иначе пропорциональность высот нарушается и диаграмма вводит в заблуждение. Если диапазон узкий, используют знак разрыва оси, но в школьных задачах обычно хватает шкалы от нуля.
Делают столбцы разной ширины
Как ошибаются: рисуют важные категории пошире.
Как правильно: ширина одинакова у всех столбцов, значение передаётся только высотой. Разная ширина зрительно искажает сравнение.
Самопроверка
Реши задания самостоятельно, а затем сверься с ответами.
Задание 1. Меняется ли ширина столбцов в зависимости от значения на обычной столбчатой диаграмме?
Задание 2. Как называется пояснение, которое показывает, к какой группе относится каждый столбец множественной диаграммы?
Задание 3. На шкале прибыли нижняя отметка равна нулю, четвёртая — $4000$ рублей. Столбец мая доходит до седьмой отметки. Найди прибыль за май.
Задание 4. Подписаны отметки $0$ и $50$, между ними пять промежутков. Чему равна цена деления? На какой чёрточке окажется значение $30$?
Задание 5. Один столбец вдвое выше другого. Можно ли утверждать, что и величина вдвое больше?
Задание 6. Почему в гистограмме столбцы стоят вплотную, а в обычной столбчатой диаграмме — с промежутками?
Решение к заданию 1. Значение передаётся только высотой, поэтому ширина у всех столбцов одинакова.
Ответ: нет, не меняется.
Решение к заданию 2. Это отдельный элемент чертежа с образцами оформления и подписями групп.
Ответ: легенда.
Решение к заданию 3. Находим цену деления: $4000 : 4 = 1000$ рублей.
Умножаем на номер отметки: $1000 \cdot 7 = 7000$ рублей.
Ответ: $7000$ рублей.
Решение к заданию 4. Цена деления: $50 : 5 = 10$.
Значение $30$ достигается на третьей чёрточке, поскольку $10 \cdot 3 = 30$.
Ответ: цена деления $10$; значение $30$ — на третьей чёрточке.
Решение к заданию 5. Утверждение верно только при шкале, начинающейся с нуля. Если ось начинается, например, с $90$, столбцы высотой $95$ и $100$ будут отличаться вдвое по рисунку, хотя величины почти равны.
Ответ: только если шкала начинается с нуля.
Решение к заданию 6. В обычной диаграмме по горизонтали отложены независимые категории — между ними нет ничего промежуточного, и зазор это подчёркивает.
В гистограмме по горизонтали отложены интервалы непрерывной величины, идущие подряд без разрывов. Столбцы вплотную показывают эту непрерывность.
Ответ: зазор отражает независимость категорий, отсутствие зазора — непрерывность интервалов.
Заключение
Теперь ты умеешь строить столбчатые диаграммы и читать готовые. Порядок чтения всегда один: сначала оси, затем цена деления, и только потом сами столбцы.
Цена деления — главное место, где теряют ответ. Её находят делением разности подписанных чисел на количество промежутков между ними, а не берут равной расстоянию между подписями.
При построении держи три правила: одинаковая ширина столбцов, равные промежутки между ними и шкала от нуля. Последнее особенно важно — без нуля высоты перестают быть пропорциональными величинам, и диаграмма начинает обманывать. А для множественной диаграммы обязательна легенда. Эти навыки пригодятся на контрольных работах и станут основой для тем про гистограммы и анализ данных.
