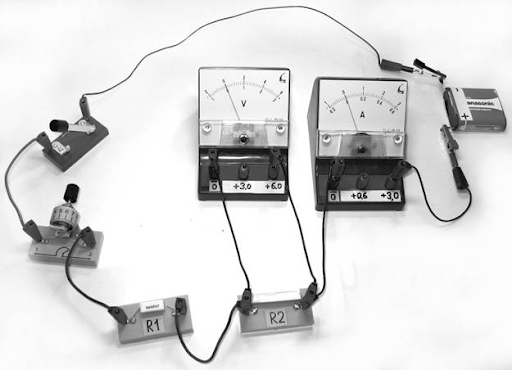

Ученик собрал электрическую цепь, представленную на рисунке.

Какое утверждение верное?

1) Вольтметр включён в электрическую цепь с нарушением полярности подключения.

2) При замыкании ключа вольтметр покажет электрическое напряжение на резисторе $R2$.

3) При замыкании ключа вольтметр покажет общее электрическое напряжение на  резисторах $R1$ и  $R2$.

4) Амперметр включён в электрическую цепь с нарушением полярности подключения.

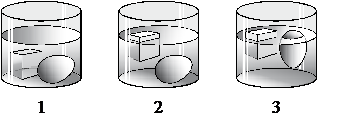

Учитель на уроке последовательно опустил в три разные жидкости сплошной кубик изо льда и сырое яйцо (см. рисунок).

Выберите из предложенного перечня два утверждения, которые соответствуют результатам проведённых экспериментальных наблюдений. Укажите их номера.

1) Плотность яйца равна плотности льда.
2) Во всех трёх жидкостях сила тяжести, действующая на яйцо, уравновешена выталкивающей силой.
3) Плотность жидкости в третьем стакане наибольшая.
4) Плотность жидкости во втором стакане больше плотности льда.
5) В первом стакане чистая вода.

Ответ: _______________________ .

Используя источник тока (4,5 В), вольтметр (с пределом измерения 6В), ключ, соединительный провода, резисторы, обозначенные R1 и R2, реостат, соберите экспериментальную установку для проверки правила для электрического напряжения при последовательном соединении двух проводников. Абсолютную погрешность измерения напряжения принять равной ±0,2 В

В бланке ответов № 2:

1) нарисуйте электрическую схему эксперимента;

2) измерьте электрическое напряжение на концах каждого из резисторов и общее напряжение на контактах двух резисторов при их последовательном соединении (с учётом абсолютной погрешности);

3) сравните общее напряжение на двух резисторах с суммой напряжений на каждом из резисторов. Сделайте вывод.

В какую погоду - тихую или ветреную – человек переносит мороз легче? Ответ поясните.

Однородный стержень (см. рисунок) подвешен на двух одинаковых вертикальных пружинах жёсткостью $800$ Н/м каждая.

Какова масса стержня, если удлинение каждой пружины равно $2$ см? Стержень неподвижен.
